F-MS 12/FM
-
Overspanningsbeveiliging Type 2
2817974
Overspanningsbeveiliging Type 2, bestaande uit basiselement met meldcontact en beveiligingssteker met N-PE-totaalstroomvonkbrug, voor montage op NS 35/7,5, moduulbreedte: 17,5 mm (1 TE)
Productdetails
| Producttype | Overspanningsbeveiliging |
| Productfamilie | VALVETRAB MS |
| IEC-testklasse | II |
| T2 | |
| EN-type | T2 |
| Voedingssysteem IEC | TN |
| TT | |
| bouwvorm | moduul voor railmontage, tweedelig steekbaar |
| aantal polen | 1 |
| melding overspanningsbeveiliging defect | optisch, meldcontact |
| Isolatie-eigenschappen | |
| Overspanningscategorie | III |
| Vervuilingsgraad | 2 |
| nominale frequentie fN | 50 Hz (60 Hz) |
| Weergave / afstandsmelding | |
| Benaming aansluiting | defectmeldcontact |
| schakelfunctie | Wisselcontact |
| bedrijfsspanning | 5 V AC ... 250 V AC |
| 30 V DC | |
| belastingsstroom | 5 mA AC ... 1 A AC |
| 1 A DC | |
| Aansluitmethode | schroefaansluiting |
| schroefdraad | M5 |
| Aanhaalmoment | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Striplengte | 16 mm |
| Aderdoorsnede soepel | 1,5 mm² ... 25 mm² |
| Aderdoorsnede massief | 1,5 mm² ... 35 mm² |
| Aderdoorsnede AWG | 15 ... 2 |
| Aansluitmethode | Kabelschoen |
| Aderdoorsnede soepel | 1,5 mm² ... 16 mm² |
| defectmeldcontact | |
| Aansluitmethode | steekbare COMBICON-schroefaansluiting |
| schroefdraad | M2 |
| Aanhaalmoment | 0,25 Nm |
| Striplengte | 7 mm |
| Aderdoorsnede soepel | 0,14 mm² ... 1,5 mm² |
| Aderdoorsnede massief | 0,14 mm² ... 1,5 mm² |
| Aderdoorsnede AWG | 28 ... 16 |
| Maatschets |
|
| Breedte | 17,6 mm |
| Hoogte | 96,8 mm |
| diepte | 65,7 mm (incl. montagerail 7,5 mm) |
| Deeleenheid | 1 TE |
| Kleur | zwart (RAL 9005) |
| Brandbaarheidsklasse volgens UL 94 | V-0 |
| CTI-waarde van het materiaal | 600 |
| Isolatiemateriaal | PA 6.6/PBT |
| materiaalgroep | I |
| materiaal behuizing | PA 6.6 |
| PBT |

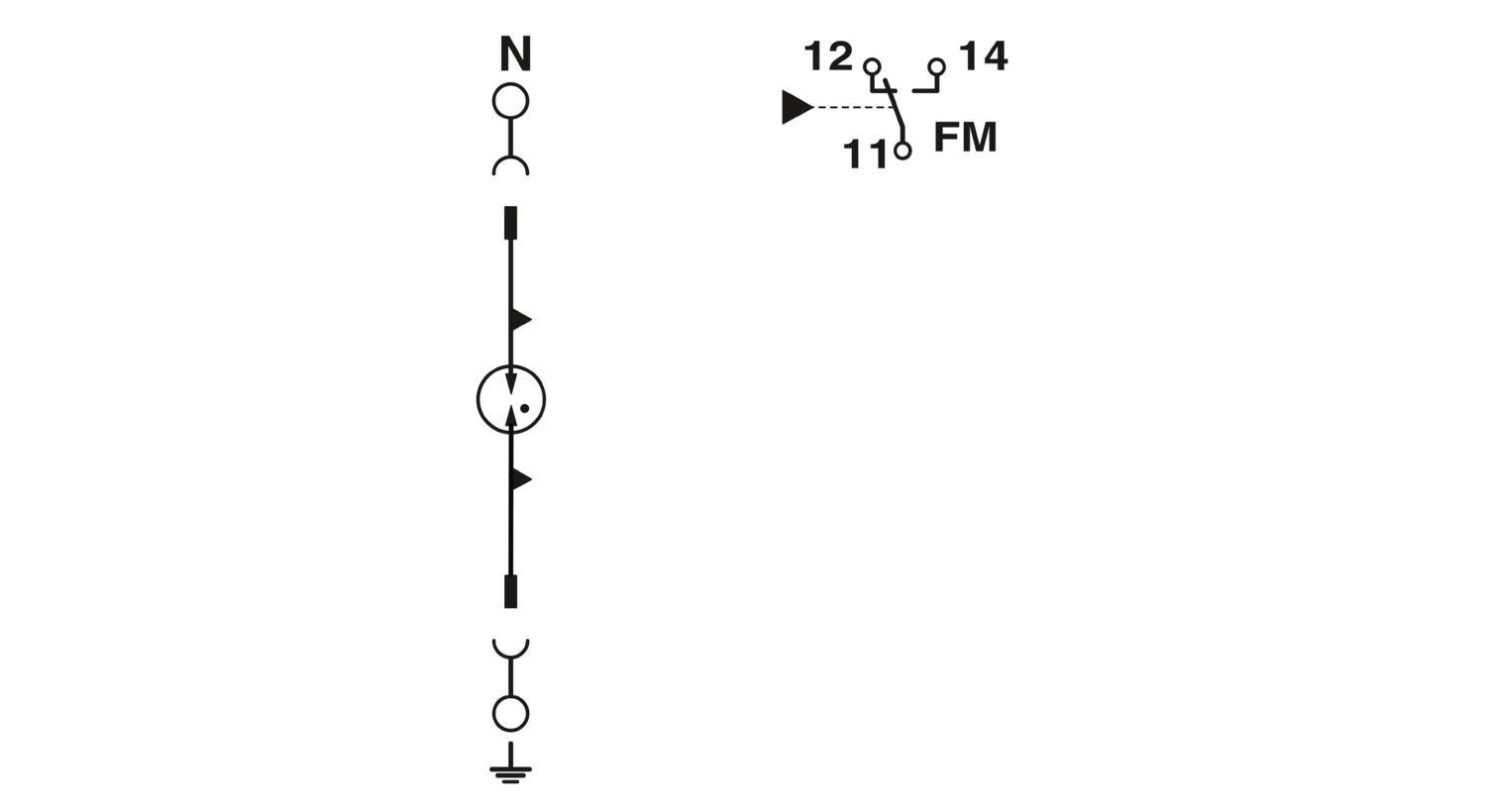

| beveiligingscircuits | N-PE |
| signaalrichting | N-PE |
| nominale spanning UN | 240/415 V AC (TN - only N-PE) |
| 240/415 V AC (TT - only N-PE) | |
| nominale frequentie fN | 50 Hz (60 Hz) |
| Maximale continue spanning UC | 260 V AC |
| Nominale belastingsstroom IL | 80 A |
| aardstroom IPE | ≤ 5 µA |
| standby vermogensopname PC | ≤ 1,5 mVA |
| nominale afleidstootstroom In (8/20) µs | 20 kA |
| maximale afleidstootstroom Imax (8/20) µs | 40 kA |
| Volgstroom-afschakelvermogen Ifi | 100 A |
| beveiligingsniveau Up | ≤ 1,5 kV |
| restspanning Ures | ≤ 0,4 kV (bij In) |
| ≤ 0,25 kV (bij 10 kA) | |
| ≤ 0,15 kV (bij 5 kA) | |
| ≤ 0,1 kV (bij 3 kA) | |
| Aanspreekstootspanning bij 6 kV (1,2/50) µs | ≤ 1,5 kV |
| TOV-gedrag bij UT | 1200 V AC (200 ms / withstand mode) |
| aanspreektijd tA | ≤ 100 ns |
| Maximale voorzekering bij V-doorgaande bedrading | 80 A (gG) |
| Aanvullende technische gegevens | |
| Maximale continue spanning UC | 305 V AC |
| Omgevingsomstandigheden | |
| beschermklasse | IP20 (alleen bij benutting van alle aansluitingen) |
| omgevingstemperatuur (bedrijf) | -40 °C ... 80 °C |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 80 °C |
| hoogtepositie | ≤ 2000 m (amsl) |
| Toelaatbare luchtvochtigheid (bedrijf) | 5 % ... 95 % |
| schok (bedrijf) | 25g (halfsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| trillingen (bedrijf) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| UL-specificaties | |
| maximale continue spanning MCOV (N-G) | 260 V AC |
| nominale afleidstootstroom In (N-G) | 20 kA |
| beveiligingscircuits | N-G |
| Energieverdelingssysteem | Single phase |
| nominale frequentie | 50/60 Hz |
| gemeten begrenzingsspanning MLV (N-G) | 1490 V |
| SPD-type | 4CA |
| UL-weergave / afstandsmelding | |
| Bedrijfsspanning | 125 V AC |
| bedrijfsstroom AC | 1 A AC |
| UL-aansluitgegevens | |
| Aanhaalmoment | 30 lbf-in. |
| Aderdoorsnede AWG | 14 ... 2 |
| normen/bepalingen | IEC 61643-11 |
| Opmerking | 2011 |
| normen/bepalingen | EN 61643-11 |
| Opmerking | 2012 |
| montagetechniek | montagerail: 35 mm |
Uw voordelen
Miljoenen malen beproefde kwaliteit in de meest uiteenlopende toepassingen
Snelle installatie met bruggen dankzij de in de industrie gebruikelijke bouwbreedte van 1 TE
Eenvoudige test en isolatiemeting dankzij uniform steekbare beveiligingsmodulen
Groot toepassingsgebied dankzij veelzijdige nominale spanningen
Hoge modulariteit biedt individuele oplossingen voor elke toepassing
