ELR W3/ 9-500 MM - Omkeervermogensrelais - 2963543

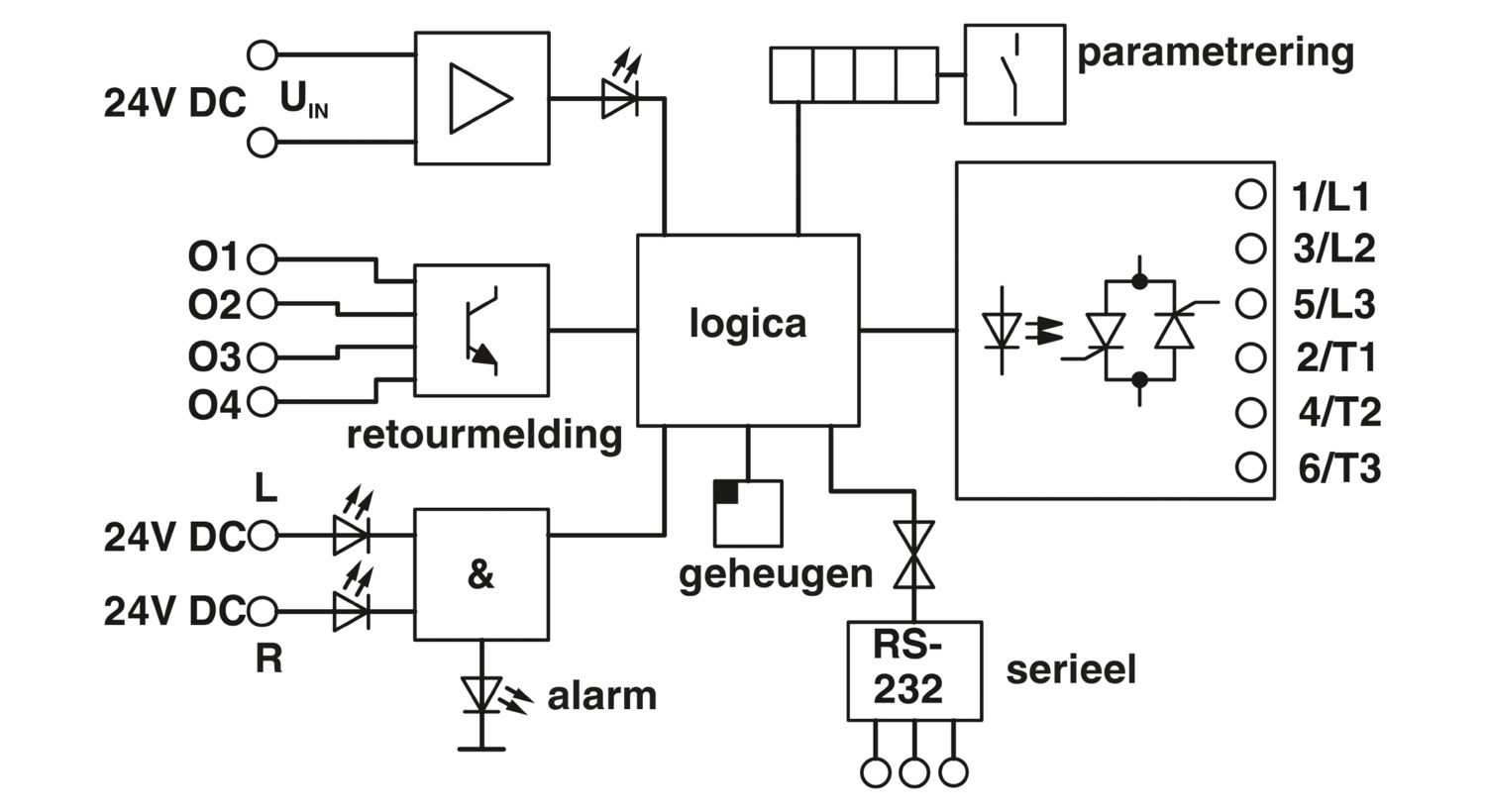

Producttype	Elektronische motormanagers
Bedrijfstoestand	100 % ED

Aantal fasen	3
netsoort	3-fase
Testspanning ingang/uitgang	2,5 kV
omschakelfrequentie	≤ 2,5 Hz (bij cos φ= 0,5)
Voeding
benaming ingang	moduulvoeding
nominale voedingsspanning	24 V DC
voedingsspanningsbereik heeft betrekking op U_VN	0,8 ... 1,2
ruststroom	80 mA AC
beveiligingsschakeling	polariteitsbeveiliging; in serie geschakelde polariteitsdiode
	overspanningsbeveiliging
bedrijfsspanningsindicatie	led groen
Foutindicatie	led rood
statusindicatie	led (geel)

Besturen
benaming ingang	stuuringang rechts / links
Nominale ingangsspanning U_N	24 V DC
ingangsspanningsbereik heeft betrekking op U_N	0,8 ... 1,2
	0,8 ... 1,2
typische ingangsstroom bij U_N	7 mA
reactietijd tijdens normale werking	< 35 ms
inschakeltijd typ.	< 25 ms
uitschakeltijd typ.	< 25 ms
reactietijd tijdens normale werking	< 35 ms
omschakelfrequentie	< 2,5 Hz (bij cos φ= 0,5)
stroommeting
basisnauwkeurigheid	± 2 % (van de eindwaarde, typ. ± 1 %)
stroombereik	0,25 A ... 8 A
meting via	stroomtransformator voor elke fasestroom

AC-uitgang
nominale uitgangsspanning	500 V AC
nominaal uitgangsspanningsbereik	110 V AC ... 550 V AC
pieksperspanning	1500 V
netfrequentie	50 Hz
	60 Hz
belastingsstroombereik	150 mA ... 8 A (zie derating)
lekstroom	typ. 7 mA
restspanning	typ. 1,4 V
stootstroom	360 A (tp = 10ˆms, bij 25 °C)
grensstroomintegraal	645 A²s
beveiligingsschakeling	RC-circuit; RC-circuit
	overspanningsbeveiliging
overspanningsbegrenzing	> 880 V
retourmeldcontacten O1-O4
Aantal uitgangen	4
nominale uitgangsspanning	U_VN - 1 V
continue belastingsstroom	max. 50 mA

Kleur	groen (RAL 6021)

Omgevingsomstandigheden
beschermklasse	IP20
omgevingstemperatuur (bedrijf)	-20 °C ... 60 °C
Omgevingstemperatuur (opslag/transport)	-20 °C ... 70 °C

lucht- en kruipwegen tussen de stroomcircuits
normen / bepalingen	DIN EN 50178
	veilige scheiding
energiecentralerichtlijnen
normen / bepalingen	DWR 1300/ZXX01/DD/7080.8d
EMC-bepalingen
normen / bepalingen	EN 61000-6-2
	EN 61000-6-4

Montage-instructie	rijgbaar met afstand > 20 mm
inbouwpositie	verticaal (montagerail horizontaal)

Artikelnummer	2963543
Verpakkingseenheid	1 Stuks
Minimale bestelhoeveelheid	1 Stuks
Productcode	DK7222
Cataloguspagina	Pagina 169 (IF-2011)
GTIN	4017918899691
Gewicht per stuk (inclusief verpakking)	868,5 g
Gewicht per stuk (exclusief verpakking)	742,72 g
Land van herkomst	DE

Uw voordelen

Optionele koppeling aan ELR-PB-GATEWAY

Permanente statusbewaking

Speciale modulen ELR-MM EX voor toepassing in de chemische en petrochemische industrie. Het bijbehorende Ex-typecertificaat is aanwezig

Elke 6,6 ms bepaling van de effectieve vermogensopname

Vrij te parametreren meld- en contactniveaus voor de herkenning van onder-/overbelasting

Weergave van schijnbaar, effectief en blindvermogen, stromen, spanningen, fasehoeken, tellers van schakelingen en bedrijfsuren

Schakelen van aandrijvingen, regelapparatuur, pompen en gereedschappen en controle op functie, verontreiniging of slijtage

China RoHS
Environment friendly use period (EFUP)	EFUP-50 Een China RoHS declaratietabel met betrekking tot het artikel, is als download beschikbaar en vindt u bij het betreffende artikel onder Fabrikantverklaring. Voor geen van de artikelen met EFUP-E is een China RoHS declaratietabel beschikbaar en nodig.
EU REACH SVHC
Aanduiding van REACH-kandidaatstof (CAS-nr.)	Geen stof met een massafractie van meer dan 0,1 %
