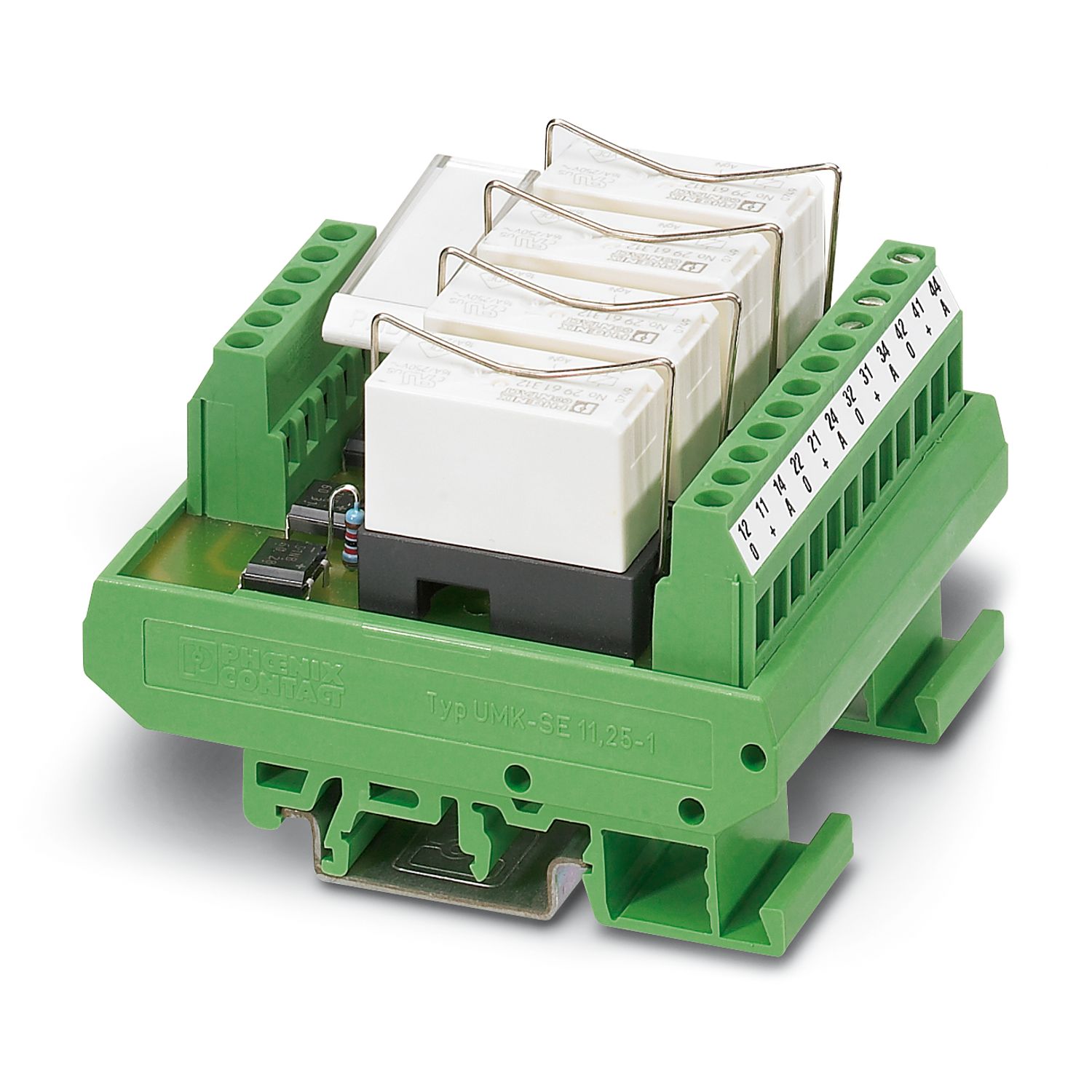

UMK- 4 RM 24/KSR-24/21
-
Meervoudig relaismoduul
2970743
VARIOFACE-moduul, voor 4 steekbare miniatuurrelais of miniatuuroptorelais, met lichtindicatie, ingangsspanning 24 V AC/DC
Productdetails
| Gebruiksbeperking | |
| EMC-opmerking | EMC: klasse A-product, zie fabrikantverklaring in het downloadbereik |
| Producttype | Meerkanaals relaismoduul |
| aantal kanalen | 4 |
| Bedrijfstoestand | 100 % ED |
| Levensduur mechanisch | 3x 107 schakelingen |
| Isolatie-eigenschappen | |
| Overspanningscategorie | III |
| Vervuilingsgraad | 2 |
| Nominale isolatiespanning | 260 V AC |
| test-stootspanning | 4 kV (Basisisolatie) |
| Nominale ingangsspanning UN | 24 V AC/DC |
| ingangsspanningsbereik heeft betrekking op UN | 0,9 ... 1,1 |
| Ingangsspanningsbereik | 21,6 V DC ... 26,4 V DC |
| typische ingangsstroom bij UN | 18 mA |
| aanspreektijd typ. | 8 ms |
| afvaltijd typ. | 12 ms |
| beveiligingsschakeling | bruggelijkrichter |
| bedrijfsspanningsindicatie | led geel |
| statusindicatie / kanaal | led geel |
| schakelen | |
| Type contactswitch | 1 wisselcontact |
| Contactmateriaal | AgNi (90/10) verguld |
| Schakelspanning maximaal | 250 V AC/DC |
| schakelspanning minimaal | 12 V AC/DC (bij 10 mA) |
| continue grensstroom | 5 A |
| schakelstroom minimaal | 10 mA (bij 12 V AC/DC) |
| Afschakelvermogen (ohmse belasting) maximaal | 120 W (bij 24 V DC) |
| 58 W (bij 48 V DC) | |
| 48 W (bij 60 V DC) | |
| 50 W (bij 110 V DC) | |
| 80 W (bij 220 V DC) | |
| 1250 VA (bij 250 V AC) | |
| Ingang | |
| Aansluitmethode | schroefaansluiting |
| Striplengte | 8 mm |
| schroefdraad | M3 |
| Aderdoorsnede massief | 0,2 mm² ... 4 mm² |
| Aderdoorsnede soepel | 0,2 mm² ... 2,5 mm² |
| Aderdoorsnede AWG | 24 ... 12 |
| uitgang | |
| Aansluitmethode | schroefaansluiting |
| Striplengte | 8 mm |
| schroefdraad | M3 |
| Aderdoorsnede massief | 0,2 mm² ... 4 mm² |
| Aderdoorsnede soepel | 0,2 mm² ... 2,5 mm² |
| Aderdoorsnede AWG | 24 ... 12 |
| statusindicatie aanwezig | ja |
| Breedte | 67,5 mm |
| Hoogte | 77 mm |
| diepte | 59 mm |
| Kleur | groen (RAL 6021) |
| Omgevingsomstandigheden | |
| omgevingstemperatuur (bedrijf) | -20 °C ... 50 °C |
| Omgevingstemperatuur (opslag/transport) | -20 °C ... 70 °C |
| normen / bepalingen | DIN EN 50178 |
| Montage-instructie | samenbouw zonder tussenafstand |
| Inbouwpositie | willekeurig |
| Artikelnummer | 2970743 |
| Verpakkingseenheid | 1 Stuks |
| Minimale bestelhoeveelheid | 1 Stuks |
| Productcode | DK6164 |
| GTIN | 4017918087890 |
| Gewicht per stuk (inclusief verpakking) | 141,48 g |
| Gewicht per stuk (exclusief verpakking) | 141,48 g |
| Land van herkomst | DE |
| EU REACH SVHC | |
| Aanduiding van REACH-kandidaatstof (CAS-nr.) | Geen stof met een massafractie van meer dan 0,1 % |
