PSR-SCP- 24DC/FSP/2X1/1X2 - Veiligheidsrelais - 2986960

Artikeleigenschappen

Producttype	Koppelrelais
Productfamilie	PSRclassic

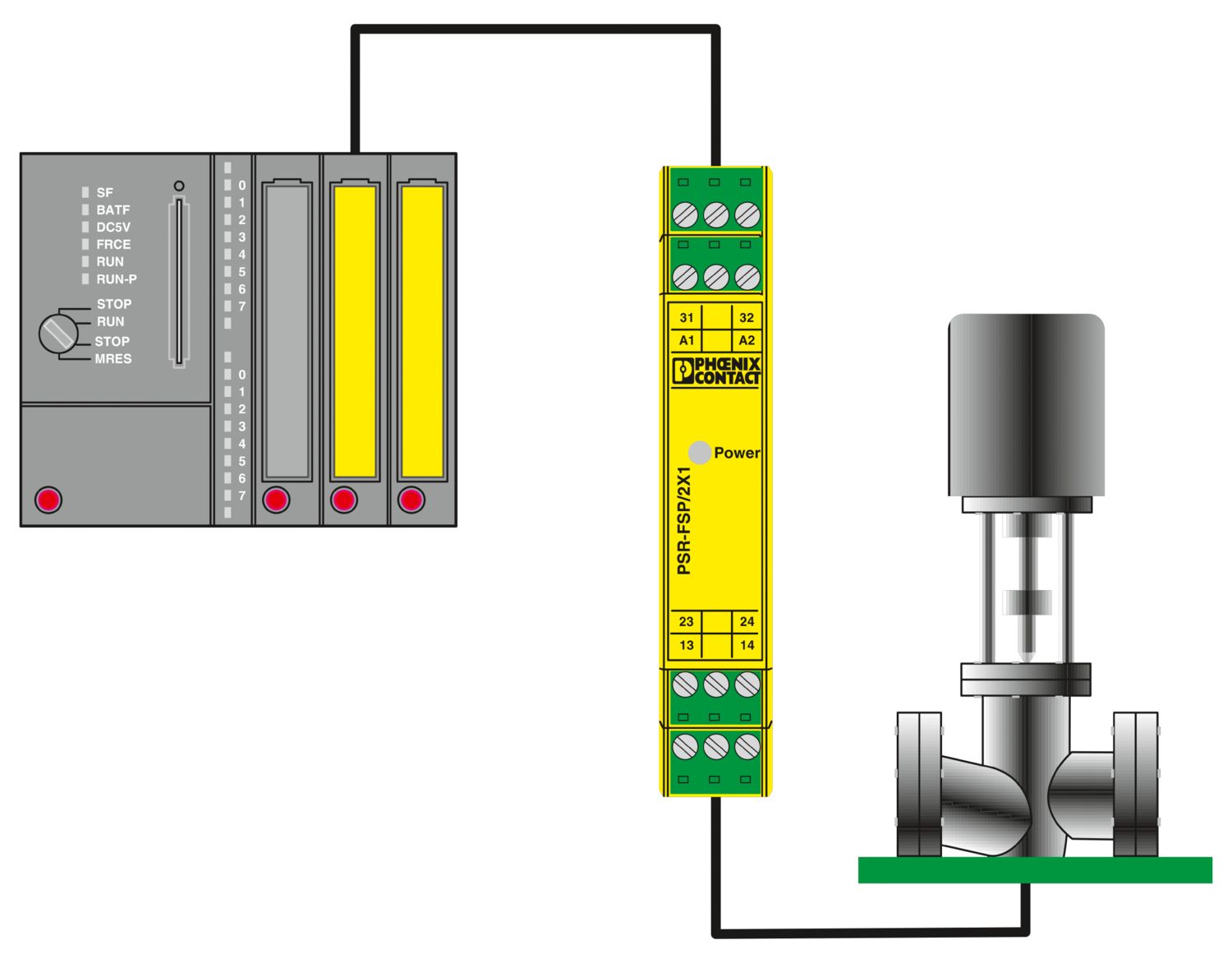

toepassing	Veilig uitschakelen
	High Demand
	Low Demand
Aansturing	1-kanaals
Levensduur mechanisch	10x 10⁶ schakelingen
relaistype	Elektromechanisch relais met geforceerde contacten volgens IEC/EN 61810-3
Isolatie-eigenschappen
overspanningscategorie	III
vervuilingsgraad	2
Tijden
aanspreektijd typ. bij U_s	50 ms (bij aansturing A1 bij U_s)
afvaltijd typ.	50 ms (bij aansturing A1 bij U_s)
Hersteltijd	1 s

Elektrische eigenschappen

Maximale vermogensdissipatie tijdens nominaal bedrijf	2,4 W
nominale bedrijfssituatie	100 % ED
Nominale isolatiespanning	250 V
Impulsspanningsbestendigheid / Isolatie	veilige scheiding, verhoogde isolatie 6 kV tussen de stuurstroomcircuit (A1/A2), (31/32), (13/14, 23/24)
Voeding
Benaming	A1/A2
nominale stuurstroomcircuit-voedingsspanning U_S	24 V DC -15 % / +10 %
nominale stuurvoedingsstroom I_S	typ. 55 mA (typ. bij U_S)
vermogensopname naar U_S	typ. 1,32 W
Inschakelstroom	max. 100 mA (typ. bij U_S)
filtertijd	max. 5 ms (bij spanningsdips bij U_s)
		max. 1 ms (testpulsbreedte; high-testpuls op A1/A2)
		≥ 100 ms (testpulsbreedte; high-testpuls op A1/A2)
		Testpulssnelheid = 100 x testpulsbreedte
		max. 5 ms (testpulsbreedte; low-testpuls op A1/A2)
		≥ 50 ms (testpulssnelheid; low-testpuls op A1/A2)
		testpulssnelheid = 15 x testpulsbreedte
beveiligingsschakeling	overspanningsbeveiliging; Suppressordiode, 33 V (A1 - A2)

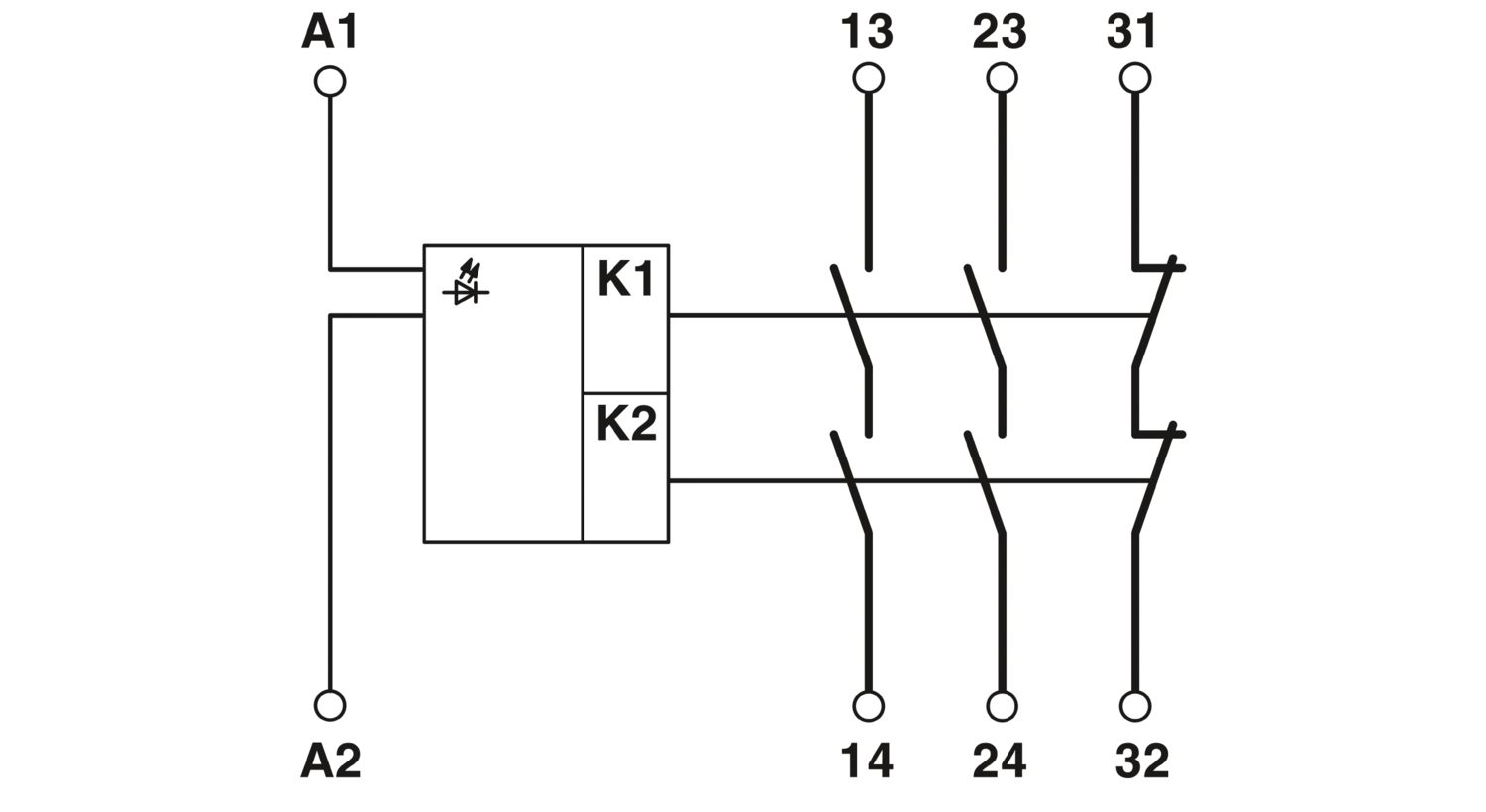

Uitgangsgegevens

relais: Vrijgavecircuits (13/14, 23/24)
beschrijving van de uitgang	2 x N/O, undelayed
Aantal uitgangen	2
Type contactswitch	2 vrijgavecircuits
Contactmateriaal	AgCuNi, + 0,2 µm Au
schakelvermogen	min. 75 mW
Inschakelstroom	max. 5 A
continue grensstroom	5 A
kwadr. totale stroom	50 A² (rekening houden met derating)
schakelfrequentie	max. 0,5 Hz
Levensduur mechanisch	10⁷ schakelingen
uitgangszekering	10 A gL/gG
relais: 31/32
beschrijving van de uitgang	1 N/C signal contact
Aantal uitgangen	1
Type contactswitch	1 retourmeldcircuit
Contactmateriaal	AgCuNi, + 0,2 µm Au
schakelvermogen	min. 75 mW
Inschakelstroom	max. 100 mA
continue grensstroom	100 mA
Levensduur mechanisch	10⁷ schakelingen
uitgangszekering	4 A gL/gG

aansluitgegevens

Aansluittechniek
steekbaar	ja
Aderaansluiting
Aansluitmethode	schroefaansluiting
Aderdoorsnede massief	0,2 mm² ... 2,5 mm²
Aderdoorsnede soepel	0,2 mm² ... 2,5 mm²
Aderdoorsnede AWG	24 ... 12
Striplengte	7 mm
schroefdraad	M3
Aanhaalmoment	0,5 Nm ... 0,6 Nm

Signalering

bedrijfsspanningsindicatie	1 x led geel

Afmetingen

Breedte	17,5 mm
Hoogte	99 mm
diepte	114,5 mm

Materiaal

Kleur (Behuizing)	geel (RAL 1018)
materiaal behuizing	PA

Kengetallen

Veiligheidstechnische gegevens
stop-categorie	0
Veiligheidstechnische gegevens: EN ISO 13849
Categorie	4 (diagnosedekkingsgraad (DC) van de aansturingseenheid bij A1/A2 dient ≥ 99 % te zijn)
Performance Level (PL)	e (diagnosedekkingsgraad (DC) van de aansturingseenheid bij A1/A2 dient ≥ 99 % te zijn)
Veiligheidstechnische gegevens: EN 50156
Safety Integrity Level (SIL)	3
Veiligheidstechnische gegevens: IEC 61508 - High-Demand
Safety Integrity Level (SIL)	3 (max. 10 % van de totale SIL; diagnosedekkingsgraad (DC) van de aansturingseenheid bij A1/A2 dient ≥ 90 % te zijn)
Veiligheidstechnische gegevens: IEC 61508 - Low-Demand
Safety Integrity Level (SIL)	3 (max. 10 % van de totale SIL; diagnosedekkingsgraad (DC) van de aansturingseenheid bij A1/A2 dient ≥ 90 % te zijn)
Veiligheidstechnische gegevens: EN IEC 62061
Safety Integrity Level (SIL)	3 (max. 10 % van de totale SIL; diagnosedekkingsgraad (DC) van de aansturingseenheid bij A1/A2 dient ≥ 90 % te zijn)

Omgevings- en levensduuromstandigheden

Omgevingsomstandigheden
beschermklasse	IP20
min. beschermklasse inbouwpositie	IP54
omgevingstemperatuur (bedrijf)	-20 °C ... 55 °C (rekening houden met derating)
Omgevingstemperatuur (opslag/transport)	-40 °C ... 70 °C
Inzethoogte	≤ 2000 m (via NN)
Max. toel. luchtvochtigheid (opslag/transport)	75 % (gemiddeld, 85 % incidenteel, geen condens)
max. toel. luchtvochtigheid (bedrijf)	75 % (gemiddeld, 85 % incidenteel, geen condens)
schokken	15g
trillingen (bedrijf)	10 Hz ... 150 Hz, 2g

Toelatingen

CE
Codering	CE-conform

Montage

montagetechniek	Railmontage
inbouwpositie	willekeurig

Artikelnummer	2986960
Verpakkingseenheid	1 Stuks
Minimale bestelhoeveelheid	1 Stuks
Verkoopcode	DNA161
Productcode	DNA161
Cataloguspagina	Pagina 255 (C-6-2019)
GTIN	4046356520911
Gewicht per stuk (inclusief verpakking)	160,1 g
Gewicht per stuk (exclusief verpakking)	160,1 g
Douanetariefnummer	85364900
Land van herkomst	DE

EU RoHS
Voldoet aan de eisen van de RoHS-richtlijn	Ja
uitzonderingsregelingen voor zover bekend	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Een China RoHS declaratietabel met betrekking tot het artikel, is als download beschikbaar en vindt u bij het betreffende artikel onder Fabrikantverklaring. Voor geen van de artikelen met EFUP-E is een China RoHS declaratietabel beschikbaar en nodig.
EU REACH SVHC
Aanduiding van REACH-kandidaatstof (CAS-nr.)	Lead (CAS-nr.: 7439-92-1)
SCIP	c3451eea-28a9-426e-ab1b-3d9f48a31bb0
EF3.0 Klimaatverandering
CO2e kg	3,063 kg CO2e
