Door de toepassing van repeaters kunnen de prestaties en beschikbaarheid van bussystemen aanzienlijk worden verhoogd. De bussegmentering met repeaters maakt naast de galvanische scheiding een veel grotere toelaatbare netwerkomvang en een uitbreiding van het aantal deelnemers mogelijk.
PSI-REP-PROFIBUS/12MB
-
Repeater
2708863
Modulaire repeater voor potentiaalscheiding en bereikvergroting voor PROFIBUS tot 12 Mbit/s, 4-wegscheiding, geschikt voor railmontage, voeding 24 V DC. Het product wordt voorbereid op de Cyber Resilience Act (CRA).
Productdetails
| Opmerking met betrekking tot de toepassing | Uitsluitend voor industrieel gebruik |
| Opmerking met betrekking tot de toepassing | Zoals de zaken er nu voorstaan, bereiden we het product zo voor dat het vanaf 11 december 2027 zal voldoen aan de eisen van de Cyber Resilience Act van de EU (CRA), op basis van de informatie die momenteel over de CRA beschikbaar is. |
| Gebruiksbeperking | |
| CCCex - aanwijzing | Het gebruik in explosiegevaarlijke omgevingen is in China niet toegestaan. |
| Producttype | interfaceconverter |
| MTTF | 1638 jaren (SN 29500-standaard, temperatuur 25 °C, arbeidscyclus 21% ) |
| 812 jaren (SN 29500-standaard, temperatuur 40 °C, arbeidscyclus 34,25% ) | |
| 340 jaren (SN 29500-standaard, temperatuur 40 °C, arbeidscyclus 100% ) | |
| MTBF | 1136 jaren (Telcordia-standaard, temperatuur: 25 °C, arbeidscyclus: 21 % (5 dagen per week, 8 uur per dag)) |
| 238 jaren (Telcordia-standaard, temperatuur: 40 °C, arbeidscyclus: 34,25 % (5 dagen per week, 12 uur per dag)) |
| galvanische scheiding | VCC // TBUS // PROFIBUS (A) // PROFIBUS (B) |
| Maximale vermogensdissipatie tijdens nominaal bedrijf | 2,16 W |
| Testspanning data-interface/voeding | 1,5 kVeff (50 Hz, 1 min.) |
| Testspanning data-interfaces | 1,5 kV |
| Voeding | |
| voedingsspanningsbereik | 18 V DC ... 30 V DC (via steekbare COMBICON-schroefaansluiting) |
| nominale voedingsspanning | 24 V DC |
| stroomopname typ. | 90 mA (24 V DC ) |
| stroomopname maximaal | ≤ 2 A (Bij gebruik in een verzamelstation, via een montagerail-busconnector) |
| schakelen | |
| benaming uitgang | relaisuitgang |
| beschrijving van de uitgang | storingsmelduitgang |
| Aantal uitgangen | 1 |
| Schakelspanning maximaal | 60 V DC (Ohmse belasting, algemene belasting) |
| 30 V AC (ohmse belasting) | |
| 42 V AC (Peak, ohmse belasting) | |
| Continue grensstroom | 0,46 A |
| Voeding | |
| Eendraads/aansluitpunt stijf | 0,2 mm² ... 2,5 mm² |
| Eendraads/aansluitpunt flexibel | 0,2 mm² ... 2,5 mm² |
| aderdoorsnede soepel [AWG] | 24 ... 14 |
| Striplengte | 7,00 mm |
| Aanhaalmoment | 0,6 Nm ... 0,8 Nm |
| bitvervorming, ingang | max. ± 35 % |
| Bitvervorming, uitgang | < 6,25 % |
| bitvertraging | 1 Bit (Direct-mode) |
| signaal | PROFIBUS |
| overdrachtskanalen | 2 (1/1), TD, RD, halfduplex |
| Data: PROFIBUS volgens IEC 61158, RS-485-2-draads | |
| overdrachtssnelheid | 9,6/19,2/45,45/93,75/187,5/500/1500/3000/6000/12000 kBit/s (automatisch en handmatig instelbaar) |
| Aansluitmethode | D-SUB 9-bus |
| Aanhaalmoment | 0,4 Nm |
| overdrachtslengte | ≤ 1200 m (afhankelijk van de overdrachtssnelheid en het kabeltype) |
| afsluitweerstand | extern |
| overdrachtsmedium | 2-draads Twisted-Pair, afgeschermd |
| dataformaat/codering | UART (11 bit, NRZ) |
| datarichtingomschakeling | zelfsturend, min. stationsreactietijd 2 bit |
| nominale uitgangsspanning | 5 V DC ±5 % |
| uitgangsstroom | 50 mA |
| Maatschets |
|
| Breedte | 35 mm |
| Hoogte | 99 mm |
| diepte | 105 mm |
| Kleur (Behuizing) | grijs (RAL 7042) |
| materiaal (Behuizing) | PA 6.6-FR |
| Vrije val volgens IEC 60068-2-32 | Vrije val: 1 m |
| Trilbestendig volgens EN 60068-2-6/IEC 60068-2-6 | Bedrijf: 5g, 10 ... 150 Hz, 2,5 h, in XYZ...richting |
| Schokbestendig volgens EN 60068-2-27/IEC 60068-2-27 | Bedrijf: 15 g, gedurende 11 ms, halfsinus-schokimpuls |
| Omgevingsomstandigheden | |
| beschermklasse | IP20 |
| omgevingstemperatuur (bedrijf) | -20 °C ... 60 °C |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 85 °C |
| hoogtepositie | ≤ 5000 m (Beperking, zie de fabrikantverklaring voor gebruik op hoogte) |
| ≤ 2000 m (Ex-omgeving) | |
| Toelaatbare luchtvochtigheid (bedrijf) | 30 % ... 95 % (geen condens) |
| CE | |
| Certificaat | CE-conform |
| ATEX | |
| Codering | II 3 G Ex ec IIC T5 Gc |
| Certificaat | UL 21 ATEX 2550X |
| Opmerking | Neem de bijzondere installatieaanwijzingen in de documentatie in acht! |
| IECEx | |
| Codering | Ex ec IIC T5 Gc |
| Certificaat | IECEx ULD 21.0013X |
| UL, VS / Canada | |
| Codering | Class I, Zone 2, AEx ec IIC T5 Gc |
| Ex ec IIC T5 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Toelating Zuid-Korea, KC | |
| Certificaat | MSIP-REI-PCK-2708863 |
| Schadelijke-gassentest | |
| Codering | ISA-S71.04-1985 G3 Harsh Group A |
| elektromagnetische compatibiliteit | conformiteit met EMC-richtlijn 2014/30/EU |
| stoorimmuniteit | EN 61000-4-2 |
| Stooremissie | |
| normen/bepalingen | EN 55011 |
| Ontlading statische elektriciteit | |
| normen / bepalingen | EN 61000-4-2 |
| Ontlading statische elektriciteit | |
| Contactontlading | ± 6 kV |
| luchtontlading | ± 8 kV |
| Opmerking | criterium B |
| Elektromagnetisch HF-veld | |
| normen / bepalingen | EN 61000-4-3 |
| Elektromagnetisch HF-veld | |
| frequentiebereik | 80 MHz ... 3 GHz |
| veldsterkte | 10 V/m |
| Opmerking | criterium A |
| Snelle transiënten (Burst) | |
| normen / bepalingen | EN 61000-4-4 |
| Snelle transiënten (Burst) | |
| Ingang | ± 2 kV |
| signaal | ± 2 kV |
| Opmerking | criterium B |
| stootstroombelasting (surge) | |
| normen / bepalingen | EN 61000-4-5 |
| stootstroombelasting (surge) | |
| Ingang | ± 0,5 kV |
| signaal | ± 1 kV |
| Opmerking | criterium B |
| Adergebonden beïnvloeding | |
| normen / bepalingen | EN 61000-4-6 |
| Adergebonden beïnvloeding | |
| Opmerking | criterium A |
| Spanning | 10 V |
| Stooremissie | |
| normen / bepalingen | EN 55011 |
| Opmerking | Klasse A, toepassingsgebied industrie |
| Criteria | |
| criterium A | Normale werking binnen de vastgelegde grenzen. |
| criterium B | Tijdelijk gevaar voor de werking, die het apparaat zelf weer corrigeert. |
| vrij van stoffen die de laklaag kunnen aantasten | VDMA 24364:2018-05 |
| normen / bepalingen | EN 62368 |
| montagetechniek | Railmontage |
cULus Listed
Toelatings-ID: E238705cULus Recognized
Toelatings-ID: E238705cUL Listed
Toelatings-ID: E199827UL Listed
Toelatings-ID: E199827IECEx
Toelatings-ID: IECEx ULD 21.0013XATEX
Toelatings-ID: UL 21 ATEX 2550X
Uw voordelen
Automatische herkenning van de overdrachtssnelheid of vaste instelling van de overdrachtssnelheid met DIP-switch
Geschikt voor alle overdrachtssnelheden tot 12 Mbit/s

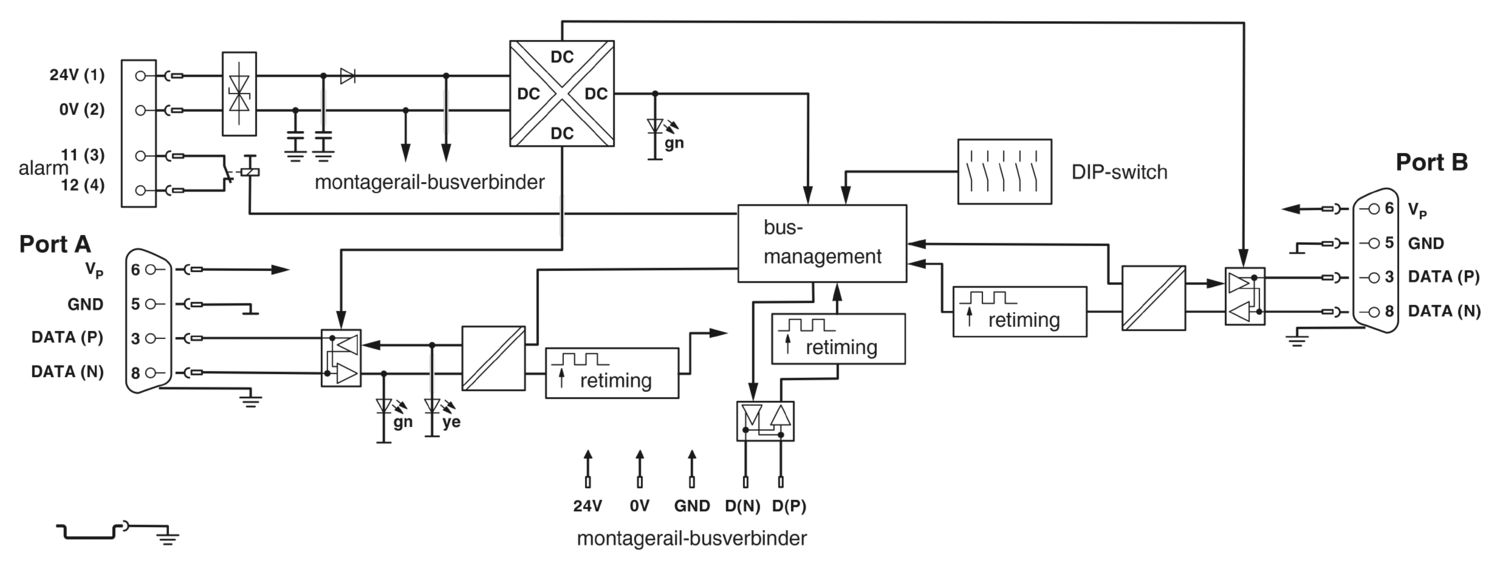

Hoogwaardige 4-weg-scheiding tussen alle interfaces
Bit-oversampling voor de veilige herkenning van sporadische storingen
Bit-retiming voor een willekeurige cascadering van de modulen
Filteren gestoorde telegrammen door start-delimiter-herkenning
Via montagerail-busverbinder modulair combineerbaar met de PSI-MOS-glasvezelconverters
