Het moduul is een Axioline P I/O-moduul voor gebruik in het modulaire Axioline P I/O-systeem. De module is een modulaire I/O-module die kan worden toegevoegd aan de Axioline P-lokale bus, om I/O-gegevens over te dragen aan het kopstation, die bovengeschikt is aan het station. Het analoge I/O-ingangsmoduul met HART-compatibiliteit verzamelt analoge ingangs- en HART-gegevens van de veld-I/O-klemmen en stelt deze informatie via de Axioline P-lokale bus beschikbaar aan het kopstation. De passieve analoge ingangsmodule maakt het aansluiten van maximaal acht HART-compatibele, actieve analoge ingangssignalen mogelijk. De module heeft volledige hot swap-mogelijkheid en mag worden verwijderd wanneer deze onder spanning staat.
AXL P AI8 P HART 1F
-
Analoge module
1215392
Axioline P, analoog ingangsmoduul, Passieve analoge ingangen: 8 (HART), 0 mA ... 20 mA, 4 mA ... 20 mA, aansluittechniek: 2-draads, overdrachtssnelheid in de localbus: 100 MBit/s, HART-functionaliteit, beschermklasse: IP20, inclusief bus base module en Axioline P stekkers
Productdetails

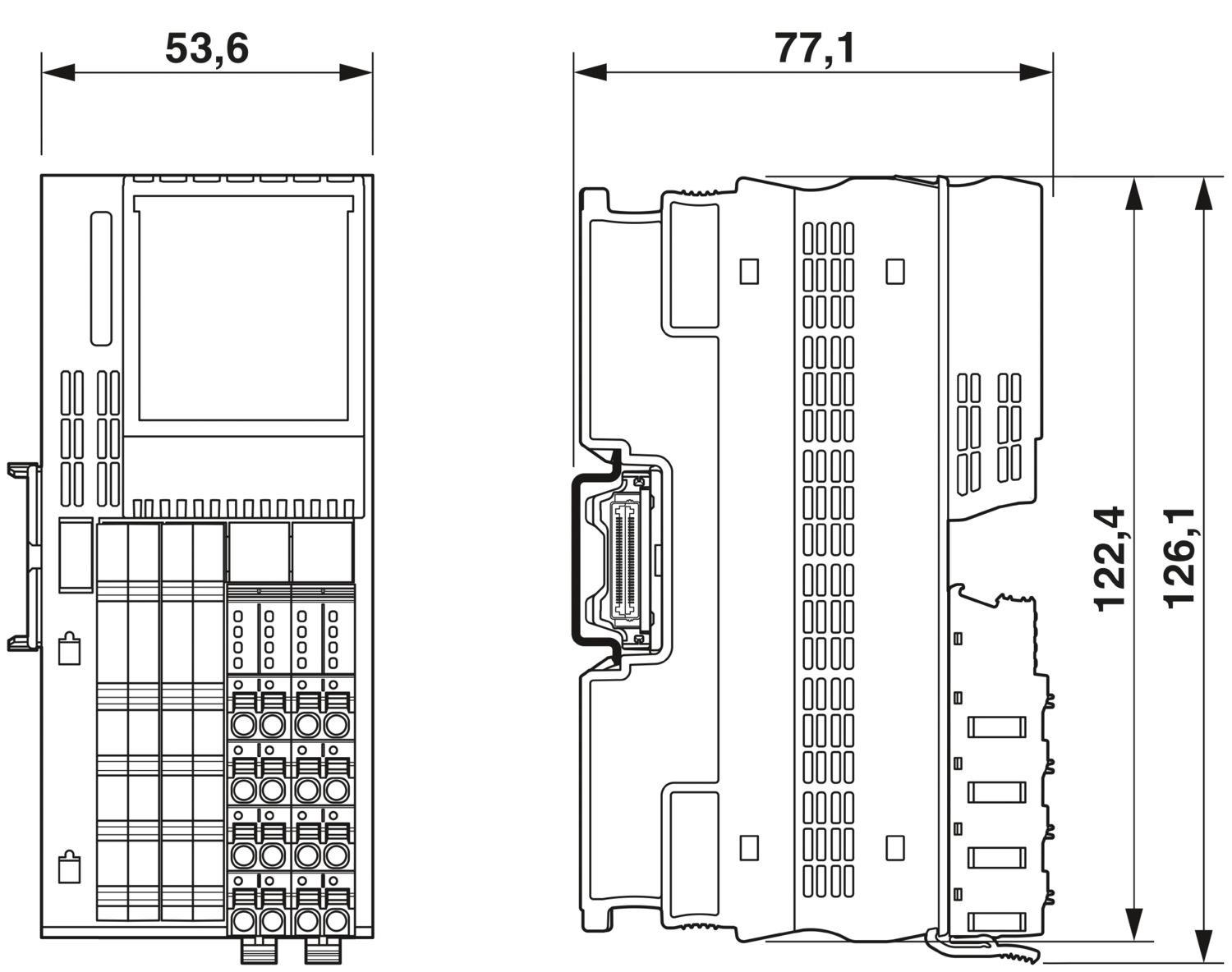

| Maatschets |
|
| Breedte | 53,6 mm |
| Hoogte | 126,1 mm |
| diepte | 77,1 mm |
| aanwijzing m.b.t. opgave van afmetingen | De diepte geldt bij toepassing van een montagerail TH 35-7,5 (volgens EN 60715) |
| Opmerking met betrekking tot de toepassing | |
| Opmerking met betrekking tot de toepassing | Uitsluitend voor industrieel gebruik |
| Gebruiksbeperking | |
| EMC-opmerking | EMC: klasse A-product, zie fabrikantverklaring in het downloadbereik |
| Axioline P-lokale bus | |
| Aantal interfaces | 2 |
| Aansluitmethode | Bus base module |
| overdrachtssnelheid | 100 MBit/s |
| Moduul | |
| ingangsadressen | 48 byte |
| uitgangsadressen | 0 byte |
| Analoog: | |
| benaming ingang | Passieve analoge ingangen |
| beschrijving van de ingang | HART-compatibele, passieve analoge ingangssignalen |
| Aantal ingangen | 8 (HART) |
| A/D-omzettingstijd | 500 µs |
| Resolutie A/D-omvormer | 12 Bit |
| Aansluitmethode | Push-in-aansluiting |
| Aansluittechniek | 2-draads |
| Opmerking bij de aansluittechniek | afgeschermd, getwiste aderparen |
| ingangssignaal stroom | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| dataformaten | Inline, S7-compatibel, standaardformatering |
| grensfrequentie (3 dB) | 11 Hz |
| meetwaarderesolutie | 16 bits (15 bits + voorteken) |
| beveiligingsschakeling | polariteitsbeveiliging ingangen |
| Producttype | IO-componenten |
| Productfamilie | Axioline P |
| bouwvorm | block modular |
| Inbouwpositie | willekeurig (geen temperatuur-derating) |
| Omvang van de levering | inclusief bus base module en Axioline P stekkers |
| Bijzondere eigenschappen | HART-functionaliteit |
| Isolatie-eigenschappen | |
| Overspanningscategorie | II (IEC 60664-1, EN 60664-1) |
| Vervuilingsgraad | 2 (IEC 60664-1, EN 60664-1) |
| Maximale vermogensdissipatie tijdens nominaal bedrijf | 2,15 W |
| Potentialen: Voedingsspanning (UL) | |
| voedingsspanning | 24 V DC (via bussokkelmoduul) |
| voedingsspanningsbereik | 19,2 V DC ... 30 V DC |
| stroomopname | max. 27 mA (via bussokkelmoduul) |
| typ. 22 mA (via bussokkelmoduul) | |
| beveiligingsschakeling | overspanningsbeveiliging; elektronisch (35 V, 0,5 s) |
| polariteitsbeveiliging; polariteitsdiode | |
| transiëntenbeveiliging; suppressordiode | |
| Potentialen: voeding van de Axioline P-localbus (UBus) | |
| voedingsspanning | 5 V DC (via bussokkelmoduul) |
| stroomopname | max. 135 mA |
| typ. 110 mA | |
| Potentiaalscheiding/isolatie van de spanningsbereiken | |
| Testspanning: 5 V-voeding van de localbus (UBus)/functionele aarde | 500 V AC, 60 Hz, 1 min |
| Testspanning: 5 V-voeding van de lokale bus (UBus)/analoge ingangen | 1500 V AC, 60 Hz, 1 min |
| Testspanning: 24 V-voeding (periferie) / aarde | 500 V AC, 60 Hz, 1 min |
| Testspanning: 24 V-voeding (periferie) / analoge ingangen | 1500 V AC, 60 Hz, 1 min |
| Testspanning: analoge ingangen / aarde | 500 V AC, 60 Hz, 1 min |
| Aansluittechniek | |
| Benaming aansluiting | Axioline P-connectoren |
| Opmerking met betrekking tot de aansluiting | Neem de informatie met betrekking tot aderdoorsneden in het handboek "Axioline P: Systeem en installatie" in acht. |
| Aderaansluiting | |
| Aansluitmethode | Push-in-aansluiting |
| Aderdoorsnede massief | 0,2 mm² ... 1,5 mm² |
| Aderdoorsnede soepel | 0,2 mm² ... 1,5 mm² |
| Aderdoorsnede AWG | 24 ... 16 |
| Striplengte | 8 mm |
| Axioline P-connectoren | |
| Aansluitmethode | Push-in-aansluiting |
| Opmerking met betrekking tot de aansluiting | Neem de informatie met betrekking tot aderdoorsneden in het handboek "Axioline P: Systeem en installatie" in acht. |
| Aderdoorsnede massief | 0,2 mm² ... 1,5 mm² |
| Aderdoorsnede soepel | 0,2 mm² ... 1,5 mm² |
| aderdoorsnede AWG | 24 ... 16 |
| Striplengte | 8 mm |
| Omgevingsomstandigheden | |
| omgevingstemperatuur (bedrijf) | -40 °C ... 70 °C |
| beschermklasse | IP20 |
| Luchtdruk (bedrijf) | 70 kPa ... 106 kPa (tot max. 2000 m boven zeeniveau) |
| luchtdruk (opslag/transport) | 70 kPa ... 106 kPa (tot max. 2000 m boven zeeniveau) |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 85 °C |
| Toelaatbare luchtvochtigheid (bedrijf) | 5 % ... 95 % (geen condens) |
| toelaatbare luchtvochtigheid (opslag/transport) | 5 % ... 95 % (geen condens) |
| beveiligingsklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
| ATEX | |
| Codering | II 3G Ex ec IIC T4 Gc |
| Certificaat | DEMKO 20 ATEX 2334X |
| IECEx | |
| Codering | Ex ec IIC T4 Gc |
| Certificaat | IECEx UL 20.0002X |
| UKCA Ex (UKEX) | |
| Codering | II 3G Ex ec IIC T4 Gc |
| Certificaat | PxCAI22UKEx1052416X |
| UL, VS / Canada | |
| Codering | cULus |
| Certificaat | E238705 |
| UL Ex, VS / Canada | |
| Codering | Class I, Division 2, Groups A, B, C, D, T4 |
| Class I, Zone 2, IIC T4 | |
| Certificaat | E196811 |
| CCC / China-Ex | |
| Codering | Ex ec IIC T4 Gc |
| montagetechniek | Railmontage |
| Inbouwpositie | willekeurig (geen temperatuur-derating) |
cUL Listed
Toelatings-ID: E238705IECEx
Toelatings-ID: IECEx UL 20.0002XcUL Listed
Toelatings-ID: E196811UL Listed
Toelatings-ID: E196811ATEX
Toelatings-ID: DEMKO 20 ATEX 2334X
Uw voordelen
Passieve analoge ingangsmodule
Neemt stroom af uit maximaal acht HART-compatibele, actieve analoge ingangssignalen
Cyclische toegang tot PV, SV, TV, QV en lusstroom
Stroombereiken: 0 mA ... 20 mA, 4 mA ... 20 mA
Onder extreme omgevingsomstandigheden toe te passen
Temperatuurbereik: -40 °C ... +70 °C
Hot swap-mogelijkheid
