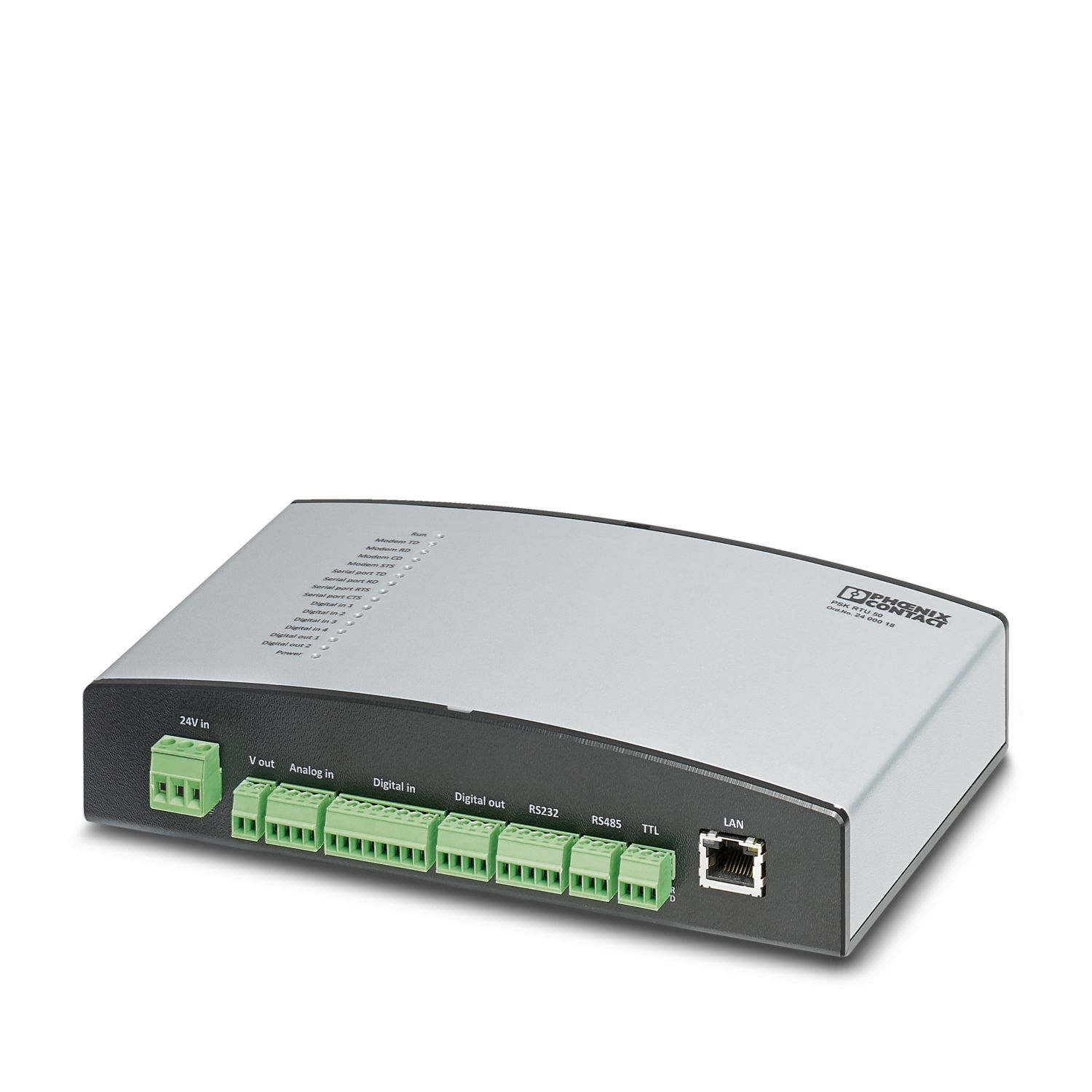

PSK RTU 50 - Data-logger - 2400018

Artikeleigenschappen

Producttype	Dataloggers
bouwvorm	Stand-Alone
Isolatie-eigenschappen
Beveiligingsklasse	II (kunststofbehuizing)

Systeemeigenschappen

remanent datageheugen	1 Mbyte
IEC-61131-runtime-systeem
programmeergeheugen	832 kByte

Elektrische eigenschappen

opgenomen vermogen	typ. 70 mW (min. 2,45 mW, max. 1,4 W)
Maximale vermogensdissipatie tijdens nominaal bedrijf	max. 0,12 W
Voeding
voedingsspanning	24 V DC
voedingsspanningsbereik	10 V DC ... 30 V DC
stroomopname maximaal	100 mA
stroomopname typ.	5 mA
Realtime klok
realtime klok	ja (accugebufferd)
beschrijving realtime klok	±9 s/m interne accu

Ingangsgegevens

Analoog:
Aantal ingangen	2
Resolutie A/D-omvormer	12 Bit
Aansluitmethode	COMBICON-connector
Aansluittechniek	schroefaansluiting
ingangssignaal stroom	4 mA ... 20 mA
ingangsweerstand stroomingang	50 Ω (naar massa)
digitaal:
Aantal ingangen	4
Aansluittechniek	COMBICON

Uitgangsgegevens

digitaal:
benaming uitgang	digitale uitgangen
Aantal uitgangen	2 (relaisuitgang)
uitgangsspanning	max. 60 V DC
uitgangsstroom	max. 1 A

Energiebuffers

accuspanning	3 V DC
accucapaciteit	235 mAh

aansluitgegevens

Aansluitmethode	COMBICON
Ingang/uitgang, voeding
Aansluitmethode	schroefaansluiting
Aderdoorsnede massief	0,14 mm² ... 2,5 mm²
Aderdoorsnede soepel	0,14 mm² ... 2,5 mm²
aderdoorsnede AWG	26 ... 14

Interfaces

Draadloos
beschrijving van de interface	GSM / GPRS
frequentiebereik	850 MHz ... 1900 MHz
Aantal	1
Aansluitmethode	SMA (female)
impedantie	50 Ω
SIM-interface	1,8 V en 3 V-SIM-kaart
RS-232
overdrachtsmedium	TTL-piek
Aantal kanalen	1 (IDE)
RS-232/-485
Aantal kanalen	1
ondersteunde protocollen	IEC 60870-5-101, Modbus/RTU, IEC 62056-21
serieel
bussysteem	Overigen
Opmerking met betrekking tot de aansluiting	Speciale interface voor VEGABAR 66
Aantal kanalen	1
Ethernet
Aansluitmethode	RJ45
Aantal kanalen	1 (Datawatt Network Application Protocol)
ondersteunde protocollen	IEC 60870-5-104, Modbus TCP/IP, FTP
dataformaat/codering	Configuratieprotocol

Afmetingen

Breedte	210 mm
Hoogte	110 mm
diepte	45 mm

Materiaal

Kleur	zilver/zwart

Omgevings- en levensduuromstandigheden

Omgevingsomstandigheden
beschermklasse	IP20
omgevingstemperatuur (bedrijf)	-20 °C ... 65 °C
Omgevingstemperatuur (opslag/transport)	-40 °C ... 85 °C
Toelaatbare luchtvochtigheid (bedrijf)	10 % ... 95 % (volgens DIN EN 61131-2)
toelaatbare luchtvochtigheid (opslag/transport)	10 % ... 95 % (volgens DIN EN 61131-2)
schokken	25g, criterium 1, volgens IEC 60068-2-27
trillingen (bedrijf)	5g
Luchtdruk (bedrijf)	70 kPa ... 106 kPa (tot max. 3000 m boven zeeniveau)
luchtdruk (opslag/transport)	70 kPa ... 106 kPa (tot max. 3000 m boven zeeniveau)

EMC-gegevens

elektromagnetische compatibiliteit	conformiteit met EMC-richtlijn 2014/30/EU
conformiteit met EMC-richtlijnen	Controle van de stoorvastheid conform EN 61000-6-2/IEC 61000-6-2 Ontlading van statische elektriciteit (ESD) EN 61000-4-2/IEC 61000-4-2 EN 61000-4-2 (ESD) Criterium B, ±6 kV contactontlading, ±8 kV luchtontlading
		Controle van de stoorvastheid conform EN 61000-6-2/IEC 61000-6-2 Elektromagnetische velden EN 61000-4-3/IEC 61000-4-3 IEC 61000-4-3 (stoorimmuniteit ten opzichte van straling) Criterium A, 10 V/m
		Controle van de stoorvastheid conform EN 61000-6-2/IEC 61000-6-2 Snelle transiënten (Burst) EN 61000-4-4/IEC 61000-4-4 EN 61000-4-4 (EFT/Burst) Criterium B, voedingskabels: ±2 kV, signaal-/datakabels: ±2 kV
		Controle van de stoorvastheid conform EN 61000-6-2/IEC 61000-6-2 Transiënte overspanning (Surge) EN 61000-4-5/IEC 61000-4-5 EN 61000-4-5 (overspanning) Criterium B
		Controle van de stoorvastheid conform EN 61000-6-2/IEC 61000-6-2 Storingen via voedingsleidingen EN 61000-4-6/IEC 61000-4-6 EN 61000-4-6 (storingen via voedingsleidingen) Criterium A, testspanning 10 V
		Controle van de stooremissie conform EN 61000-6-4/IEC 61000-6-4 EN 55011 (stooremissie) Klasse A
Stooremissie
normen/bepalingen	EN 61000-6-4

Montage

Artikelnummer	2400018
Verpakkingseenheid	1 Stuks
Minimale bestelhoeveelheid	1 Stuks
Productcode	DREDZX
Cataloguspagina	Pagina 207 (C-5-2019)
GTIN	4055626016429
Gewicht per stuk (inclusief verpakking)	980 g
Gewicht per stuk (exclusief verpakking)	475 g
Land van herkomst	NL

EU RoHS
Voldoet aan de eisen van de RoHS-richtlijn	Ja (Geen uitzonderingsregelingen)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Een China RoHS declaratietabel met betrekking tot het artikel, is als download beschikbaar en vindt u bij het betreffende artikel onder Fabrikantverklaring. Voor geen van de artikelen met EFUP-E is een China RoHS declaratietabel beschikbaar en nodig.
EU REACH SVHC
Aanduiding van REACH-kandidaatstof (CAS-nr.)	Geen stof met een massafractie van meer dan 0,1 %
