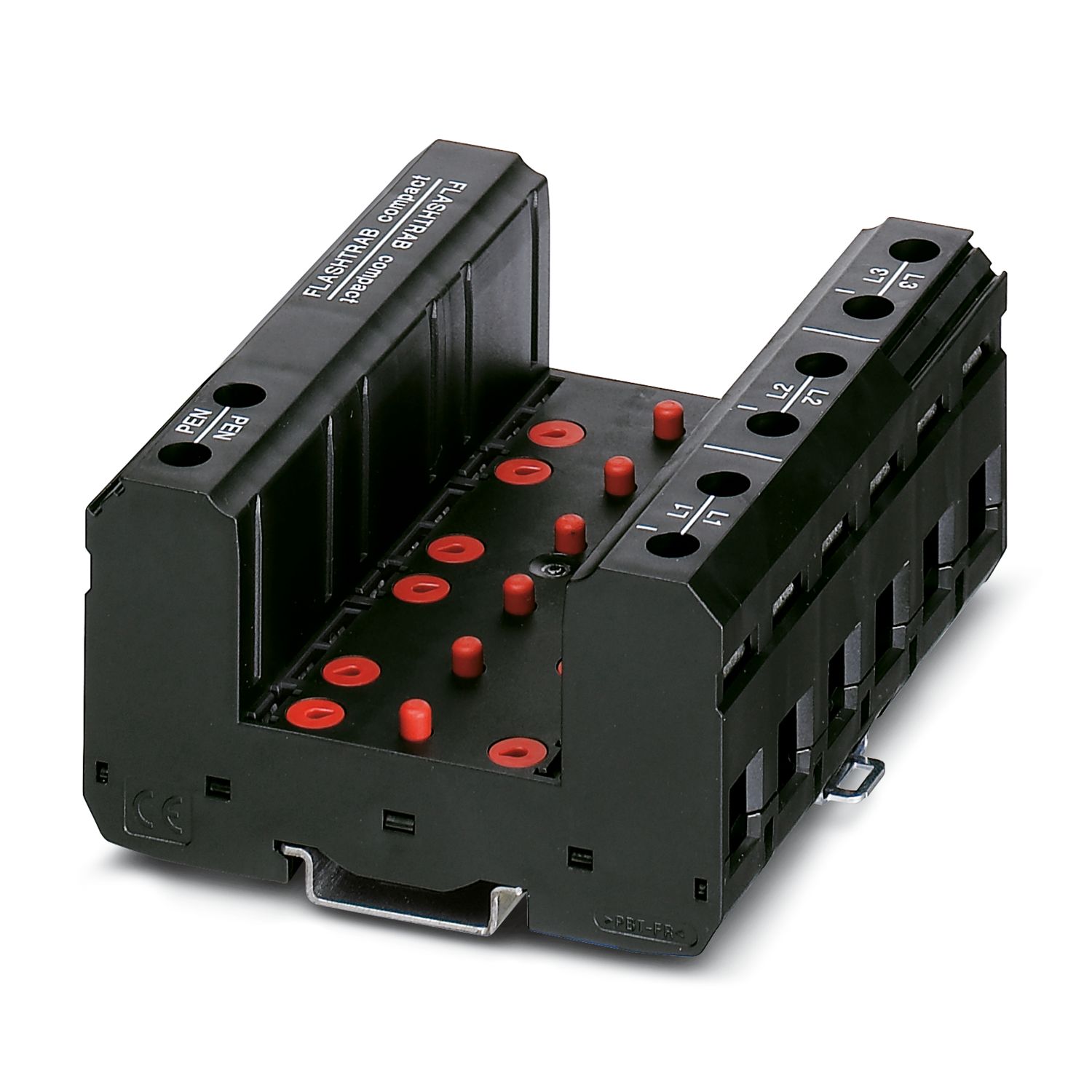

FLT-CP-3C-BE
-
Basiselement
2880927
Basiselement voor combi-afleiders type 1+2 special van de productserie FLASHTRAB compact. Uitvoering voor 3-fase voedingen met PEN-ader.
Productdetails
Producttype | Basiselement |
IEC-testklasse | I + II |
T1 + T2 | |
melding overspanningsbeveiliging defect | meldcontact |
Isolatie-eigenschappen | |
Overspanningscategorie | III |
Vervuilingsgraad | 2 |
nominale frequentie fN | 50 Hz (60 Hz) |
nominale spanning UN | 240 V AC |
Weergave / afstandsmelding | |
Benaming aansluiting | defectmeldcontact |
schakelfunctie | Wisselcontact |
bedrijfsspanning | 12 V AC ... 250 V AC |
125 V DC (200 mA DC) | |
belastingsstroom | 10 mA AC ... 1 A AC |
1 A DC (30 V DC) |
Aansluitmethode | schroefklemmen |
schroefdraad | M5 |
Aanhaalmoment | 4,5 Nm |
Striplengte | 18 mm |
Aderdoorsnede soepel | 2,5 mm² ... 25 mm² |
Aderdoorsnede massief | 2,5 mm² ... 35 mm² |
Aderdoorsnede AWG | 13 ... 2 |
defectmeldcontact | |
Aansluitmethode | steekbare COMBICON-schroefaansluiting |
schroefdraad | M2 |
Aanhaalmoment | 0,25 Nm |
Striplengte | 7 mm |
Aderdoorsnede soepel | 0,14 mm² ... 1,5 mm² |
Aderdoorsnede massief | 0,14 mm² ... 1,5 mm² |
Aderdoorsnede AWG | 28 ... 16 |
Brandbaarheidsklasse volgens UL 94 | V - 0 |
CTI-waarde van het materiaal | 600 |
Isolatiemateriaal | PBT |
materiaalgroep | I |
materiaal behuizing | PBT |
signaalrichting | 3L-PEN |
nominale frequentie fN | 50 Hz (60 Hz) |
max. continue spanning UC (L-PEN) | 350 V AC |
Nominale belastingsstroom IL | 125 A (< 55 °C) |
kortsluitvastheid ISCCR | 25 kA |
Maximale voorzekering bij V-doorgaande bedrading | 125 A (gG) |
Maximale voorzekering bij aftakking | 315 A (gG) |
Omgevingsomstandigheden | |
beschermklasse | IP20 (alleen bij benutting van alle aansluitingen) |
omgevingstemperatuur (bedrijf) | -40 °C ... -80 °C |
Omgevingstemperatuur (opslag/transport) | -40 °C ... 80 °C |
hoogtepositie | ≤ 2000 m (asml) |
Toelaatbare luchtvochtigheid (bedrijf) | 5 % ... 95 % |
schok (bedrijf) | 25g |
trillingen (bedrijf) | 5g (10 Hz ... 500 Hz) |
UL-specificaties | |
maximale continue spanning MCOV (L-N) | 264 V AC |
nominale frequentie | 50/60 Hz |
UL-weergave / afstandsmelding | |
Bedrijfsspanning | 125 V AC |
bedrijfsstroom AC | 1,5 A AC |
UL-aansluitgegevens | |
Aanhaalmoment | 40 lbf-in. |
Aderdoorsnede AWG | 12 ... 2 |
normen/bepalingen | IEC 61643-11 |
Opmerking | 2011 |
normen/bepalingen | EN 61643-11 |
Opmerking | 2012 |
montagetechniek | montagerail: 35 mm |
Artikelnummer | 2880927 |
Verpakkingseenheid | 1 Stuks |
Minimale bestelhoeveelheid | 1 Stuks |
Aanwijzing | Ordergebonden productie (geen retournering) |
Productcode | CL1211 |
GTIN | 4046356049177 |
Gewicht per stuk (inclusief verpakking) | 673,5 g |
Gewicht per stuk (exclusief verpakking) | 474,52 g |
Land van herkomst | DE |
EU REACH SVHC | |
Aanduiding van REACH-kandidaatstof (CAS-nr.) | Geen stof met een massafractie van meer dan 0,1 % |
