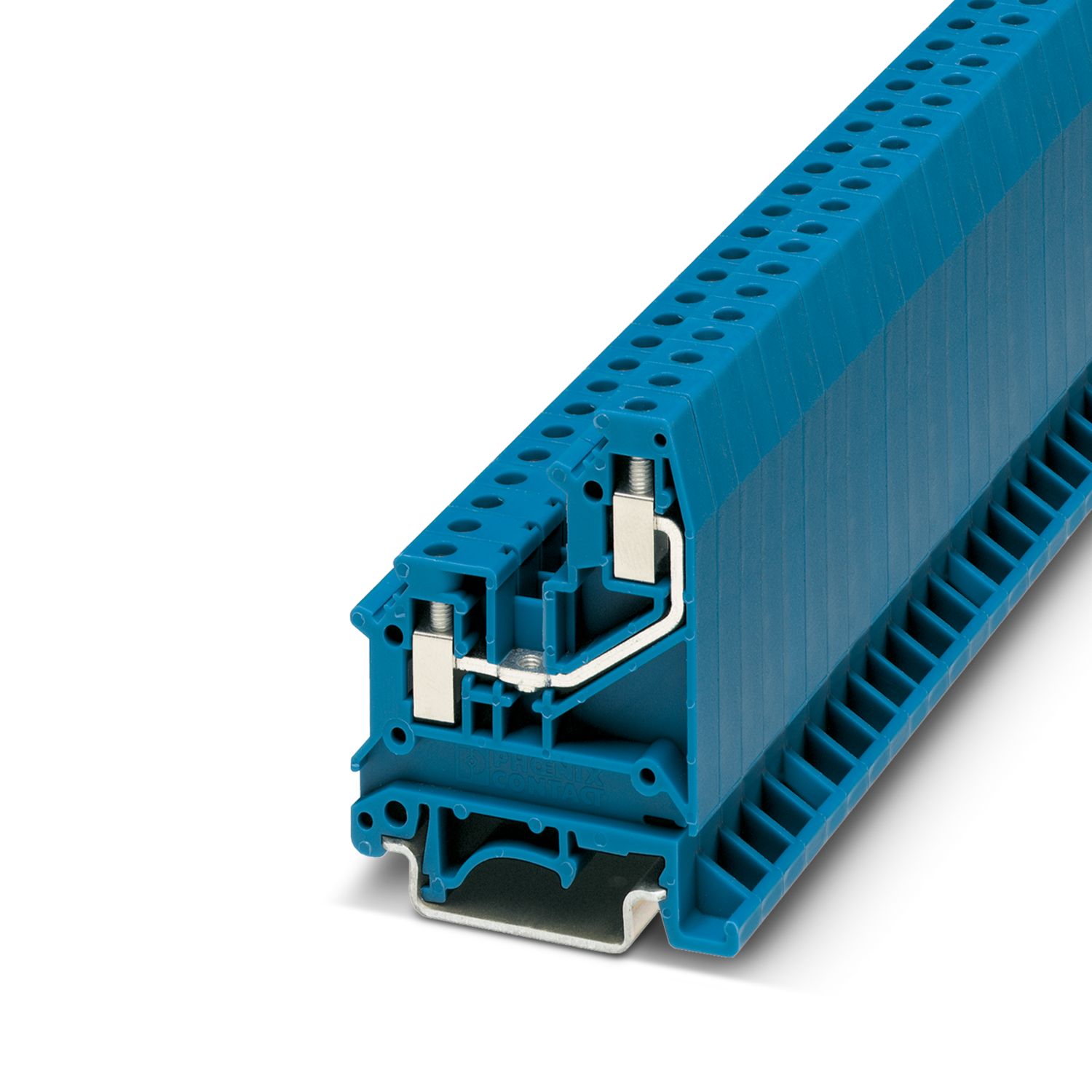

Universele aansluitklem met schroefaansluiting, doorsnede: 0,2-4 mm2, AWG: 24-10, dikte: 6,2 mm, kleur: blauw
Productdetails
Producttype
Aansluitklem
Aantal Aansluitingen
2
Aantal rijen
2
potentialen
1
Isolatie-eigenschappen
Overspanningscategorie
III
vervuilingsgraad
3
test-stootspanning
6 kV
Aantal aansluitingen per etage
2
Etage 1 boven 1 onder 1
Aansluitmethode
schroefaansluiting
schroefdraad
M3
Aanhaalmoment
0,6 ... 0,8 Nm
Striplengte
8 mm
aansluiting overeenkomstig norm
IEC / EN
Aderdoorsnede massief
0,2 mm² ... 6 mm²
Aderdoorsnede AWG
24 ... 10 (omgezet naar IEC)
Aderdoorsnede soepel
0,2 mm² ... 4 mm²
aderdoorsnede soepel [AWG]
24 ... 8 (omgezet naar IEC)
Aderdoorsnede soepel (adereindhuls zonder kunststofhuls)
0,25 mm² ... 4 mm²
Aderdoorsnede soepel (adereindhuls met kunststofhuls)
0,25 mm² ... 2,5 mm²
doorsnede met inlegbrug massief
4 mm²
doorsnede met inlegbrug soepel
4 mm²
2 massieve aders met dezelfde doorsnede
0,2 mm² ... 1,5 mm²
2 soepele aders met dezelfde doorsnede
0,2 mm² ... 1,5 mm²
2 aders met dezelfde doorsnede flexibel met adereindhuls zonder kunststofhuls
0,25 mm² ... 1,5 mm²
2 aders met dezelfde doorsnede flexibel met TWIN-adereindhuls met kunststofhuls
0,5 mm² ... 1,5 mm²
Nominale stroom
41 A
belastingsstroom maximaal
41 A (bij een aderdoorsnede van 6 mm²)
nominale spanning
500 V
aansluiting overeenkomstig norm
UL
Aderdoorsnede AWG
30 ... 10 (omgezet naar IEC)
Nominale stroom
30 A
nominale spanning
300 V
aansluiting overeenkomstig norm
CSA
Nominale stroom
40 A
nominale spanning
300 V
Breedte
6,2 mm
Kleur
blauw
Brandbaarheidsklasse volgens UL 94
V2
isolatiemateriaalgroep
I
Isolatiemateriaal
PA
Temperatuur Index isolatiemateriaal (DIN EN 60216-1 (VDE 0304-21))
125 °C
Relatieve Temperatuur Index isolatiemateriaal (Elec., UL 746 B)
125 °C
Stootspanningstest
Testspanning gewenste waarde
7,3 kV
resultaat
Test doorstaan
Opwarmingstest
eis m.b.t. verwarmingstest
Temperatuurverhoging ≤ 45 K
resultaat
Test doorstaan
Mechanische gegevens
open zijwand
Ja
Mechanische bestendigheid
resultaat
Test doorstaan
bevestiging op de houder
Montagerail/bevestigingsplaats
NS 32/NS 35
gewenste waarde testvermogen
5 N
resultaat
Test doorstaan
testen op beschadiging en losraken van de ader
rotatiesnelheid
10 U/min
toeren
135
aderdoorsnede/gewicht
0,2 mm2/0,2 kg
4 mm2/0,9 kg
6 mm2/1,4 kg
resultaat
Test doorstaan
aansluiting overeenkomstig norm
IEC / EN
UL
CSA
montagetechniek
NS 35/7,5
NS 35/15
NS 32
Artikelnummer
3002490
Verpakkingseenheid
50 Stuks
Minimale bestelhoeveelheid
1 Stuks
Verkoopcode
BE1211
Productcode
BE1211
GTIN
4017918090272
Gewicht per stuk (inclusief verpakking)
10,91 g
Gewicht per stuk (exclusief verpakking)
10,91 g
Douanetariefnummer
85369010
Land van herkomst
PL
UNSPSC
UNSPSC 21.0
39121410
EU RoHS
Voldoet aan de eisen van de RoHS-richtlijn
Ja
(Geen uitzonderingsregelingen)
China RoHS
Environment friendly use period (EFUP)
EFUP-50
Een China RoHS declaratietabel met betrekking tot het artikel, is als download beschikbaar en vindt u bij het betreffende artikel onder Fabrikantverklaring. Voor geen van de artikelen met EFUP-E is een China RoHS declaratietabel beschikbaar en nodig.
EU REACH SVHC
Aanduiding van REACH-kandidaatstof (CAS-nr.)
Geen stof met een massafractie van meer dan 0,1 %
