QUINT-DIODE/12-24DC/2X20/1X40 - Redundansmodul

2320157

Bæreskinnediodemodul 12 - 24 V DC/2 x 20 A eller 1 x 40 A. Gennemgående redundans helt hen til forbrugeren.

Produktdetaljer

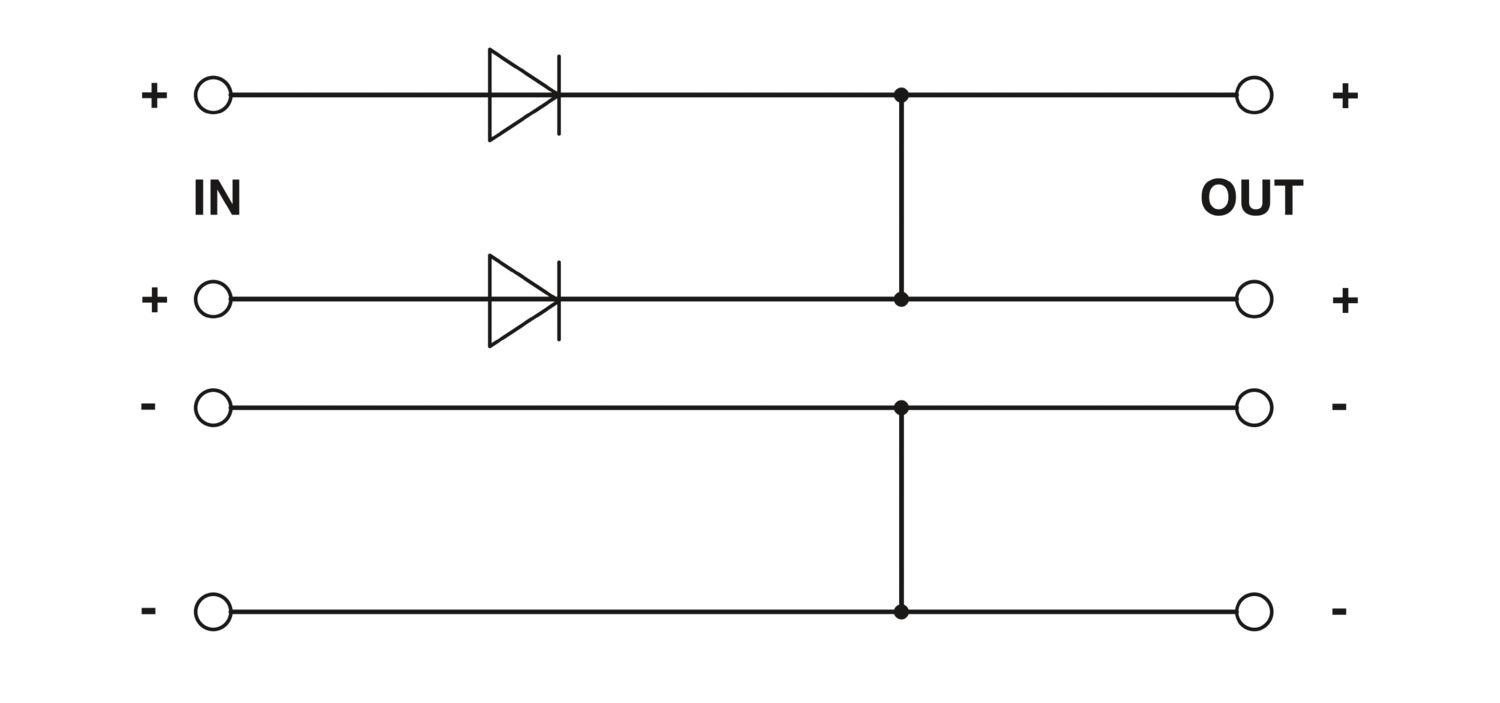

Produktbeskrivelse

DC-drift
Indgangsspændingsområde	12 V DC ... 24 V DC
Indgangsspændingsområde	10 V DC ... 30 V DC
Forsyningsspændingens spændingstype	DC
Fejltilslutningsbeskyttelse	ja, < 60 V
Mærkeindgangsstrøm (I_N)	2x 20 A (-25 °C ... 60 °C)
	1x 40 A (-25 °C ... 60 °C)
Maksimal strøm I_maks.	2x 30 A (-25 °C ... 40 °C)
	1x 60 A (-25 °C ... 40 °C)
Transientoverspændingsbeskyttelse	Varistor
Spændingsfald indgang/udgang	typ. 0,5 V
Indgangsspændingsområde	12 V DC ... 24 V DC
Indgangsspændingsområde	10 V DC ... 30 V DC
Indgangsspændingsområde DC	10 V DC ... 30 V DC

Virkningsgrad	> 97 %
Mærkeudgangsspænding	U_In - 0,5 V
Udgangsstrøm (I_N)	40 A (Effektforhøjelse)
	20 A (Redundans)
Derating	60 °C ... 70 °C (2,5 %/K)
Maksimal tabseffekt mærkebelastning	10 W (I_OUT = 20 A)
Seriekobling	nej
Derating	60 °C ... 70 °C 2,5 %/K

Indgang
Tilslutningstype	Skruetilslutning
Ledertværsnit stiv min.	0,2 mm²
Ledertværsnit stiv maks.	6 mm²
Ledertværsnit fleksibelt min.	0,2 mm²
Ledertværsnit fleksibelt maks.	4 mm²
Ledertværsnit AWG min.	12
Ledertværsnit AWG maks.	10
Afisoleringslængde	8 mm
Skruestørrelse	M3
Tilspændingsmoment min.	0,5 Nm
Tilspændingsmoment maks.	0,6 Nm
Udgang
Tilslutningstype	Skruetilslutning
Ledertværsnit stiv min.	0,5 mm²
Ledertværsnit stiv maks.	16 mm²
Ledertværsnit fleksibelt min.	0,5 mm²
Ledertværsnit fleksibelt maks.	16 mm²
Ledertværsnit AWG min.	10
Ledertværsnit AWG maks.	6
Afisoleringslængde	10 mm
Skruestørrelse	M4
Tilspændingsmoment min.	1,2 Nm
Tilspændingsmoment maks.	1,5 Nm

Isolationsspænding indgang, udgang/hus	1000 V

Produktfamilie	QUINT DIODE
MTBF (IEC 61709, SN 29500)	40000000 h
LED	nej
Isoleringsegenskaber
Kapslingsklasse	III
Forureningsgrad	2

Bredde	50 mm
Højde	130 mm
Dybde	125 mm
Delingsenhed	2,8 ME
Indbygningsmål
Indbygningsafstand højre/venstre	5 mm / 5 mm
Indbygningsafstand oppe/nede	50 mm / 50 mm

Monteringstype	Bæreskinnemontering
Monteringsvejledning	kan monteres: P_N ≥50 %, horisontalt 5 mm, ved siden af aktive komponenter 15 mm, vertikalt 50 mm kan monteres: P_N <50 %, horisontalt 0 mm, vertikalt ovenfor 40 mm, vertikalt nedenfor 20 mm
Monteringsposition	vandret bæreskinne NS 35, EN 60715

Brændbarhedsklasse iht. UL 94 (hus / klemmer)	V0
Husmateriale	Metal
Materiale hus	Stålplade forzinket

Omgivelser
Kapslingsklasse	IP20
Omgivelsestemperatur (drift)	-40 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Omgivelsestemperatur (lagring/transport)	-40 °C ... 85 °C
Anvendelseshøjde	≤ 5000 m
Klimaklasse	3K3 (iht. EN 60721)
Maks. tilladelig luftfugtighed (drift)	≤ 95 % (ved 25 °C, ikke kondenserende)
Chok	18 ms, 30g, pr. retning (iht. IEC 60068-2-27)
Vibration (drift)	< 15 Hz, amplitude ±2,5 mm (efter IEC 60068-2-6)
	15 Hz ... 150 Hz, 2,3g, 90 min.
Temp Code	T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K)

Norm - Udrustning af stærkstrømsanlæg med elektronisk materiel	EN 50178/VDE 0160 (PELV)
Norm - Elektrisk sikkerhed	EN 60950-1/VDE 0805 (SELV)
Norm - Beskyttelse mod skadelige strømme, grundkrav til sikker adskillelse i elektrisk materiel	EN 50178
Norm - Ekstra lav spænding	IEC 60950-1 (SELV) og EN 60204-1 (PELV)
Norm - Sikker adskillelse	DIN VDE 0100-410

UL-godkendelser	UL/C-UL Listed UL 508
	UL/C-UL Recognized UL 60950-1
	UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T3C ... T4 (Hazardous Location)
Konformitet/godkendelser
ATEX	 II 3 G Ex ec IIC T4 Gc
	DEKRA 20ATEX0041 X
IECEx	Ex ec IIC T4 Gc
	IECEx DEK 20.0022X

EMC, elektromagnetisk kompatibilitet (forligelighed):	Konform med EMC-direktiv 2014/30/EU
Lavspændingsdirektiv	Konform med NSR-direktiv 2014/35/EU
EMC-krav støjemission	EN 61000-6-3
	EN 61000-6-4
EMC-krav støjimmunitet	EN 61000-6-1
	EN 61000-6-2
Stødspændingsbelastning (surge)
Standarder	EN 61000-4-5
Stødspændingsbelastning (surge)
Indgang	2 kV (Level 3 - usymmetrisk: Ledning mod jord)
	1 kV (Level 2 - symmetrisk: Ledning mod ledning)
Udgang	2 kV (Level 3 - usymmetrisk: Ledning mod jord)
	1 kV (Level 2 - symmetrisk: Ledning mod ledning)
Bemærkning	Kriterium A
Stødstrømsbelastning (surge)
Standarder	EN 61000-4-5
Stødstrømsbelastning (surge)
Indgang	2 kV (Level 3 - usymmetrisk: Ledning mod jord)
	1 kV (Level 2 - symmetrisk: Ledning mod ledning)
Udgang	2 kV (Level 3 - usymmetrisk: Ledning mod jord)
	1 kV (Level 2 - symmetrisk: Ledning mod ledning)
Støjemission
Standarder	EN 61000-6-3
Radiostøjspænding efter EN 55011	EN 55011 (EN 55022) klasse B anvendelsesområde industri og boligområde
Radiostøjstråling efter EN 55011	EN 55011 (EN 55022) klasse B anvendelsesområde industri og boligområde

Varedata

Varenummer	2320157
Pakningsenhed	1 Stk.
Minimum bestillingsmængde	1 Stk.
Salgsnøgle	CMRQ43
Produktnøgle	CMRQ43
GTIN	4046356524766
Vægt pr. stk. (inkl. indpakning)	984 g
Vægt pr. stk. (ekskl. indpakning)	750 g
Toldtarifnummer	85363030
Oprindelsesland	IN

Klassifikationer

Godkendelser

Approval Specification Data
	Mærkespænding U_N	Mærkestrøm I_N	Tværsnit AWG	Tværsnit mm²
keine
	500 V	63 A		- 10

Environmental product compliance

Kompatible produkter

Tilbehør

Dine fordele

Fleksibel

Robust design

Gennemgående redundans helt hen til forbrugeren

Ofte stillede spørgsmål

Er dette modul også egnet til serieforbindelse af strømforsyninger?

Nej, QUINT-DIODE/12-24DC/2X20/1X40 kan også bruges i en seriekobling af strømforsyninger. Korrekt tilslutning kan beskytte strømforsyningerne mod kritiske spændinger i til- og frakoblingsøjeblikket, især med kapacitive belastninger.
BEMÆRK:
Da "-" ikke er tilsluttet til beskyttelse af et seriekredsløb, fungerer denne enhed ikke i overensstemmelse med specifikationen.
Se mindre

Har varen en integreret overspændingsbeskyttelse?

Nej. For integreret overspændingsbeskyttelse anbefaler vi QUINT4-ORING/12-24DC/2X20/2X20 som alternativ.

Se FAQ

Product Help

PHOENIX CONTACT A/S

Hammerholmen 43C, 1. tv. 2650 Hvidovre

Stil et spørgsmål 36 77 44 11 kundeservice@phoenixcontact.dk

ECLASS-13.0	27371010
ECLASS-15.0	27371010

EU RoHS
Opfylder kravene iht. RoHS-direktivet	Ja
undtagelser hvis kendt	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 En artikelrelateret China RoHS-deklarationstabel kan findes i downloadområdet for den respektive artikel under "Leverandørerklæring". For alle varer med EFUP-E gælder det, at ingen China RoHS-deklarationstabel er udstedt og påkrævet.
EU REACH SVHC
Henvisning til REACH-kandidatstof (CAS-No.)	Lead (CAS-No.: 7439-92-1)
SCIP	b4319540-742d-431b-8687-5235403a9ae6
EF3.1 Klimaforandringer
CO2e kg	27,943 kg CO2e
