ELR W3/ 9-400 S
-
Vermogenselektronica
2963569
Elektronisch omkeervermogensrelais, met geïntegreerde softstarter, laststroom 3 x 8 A

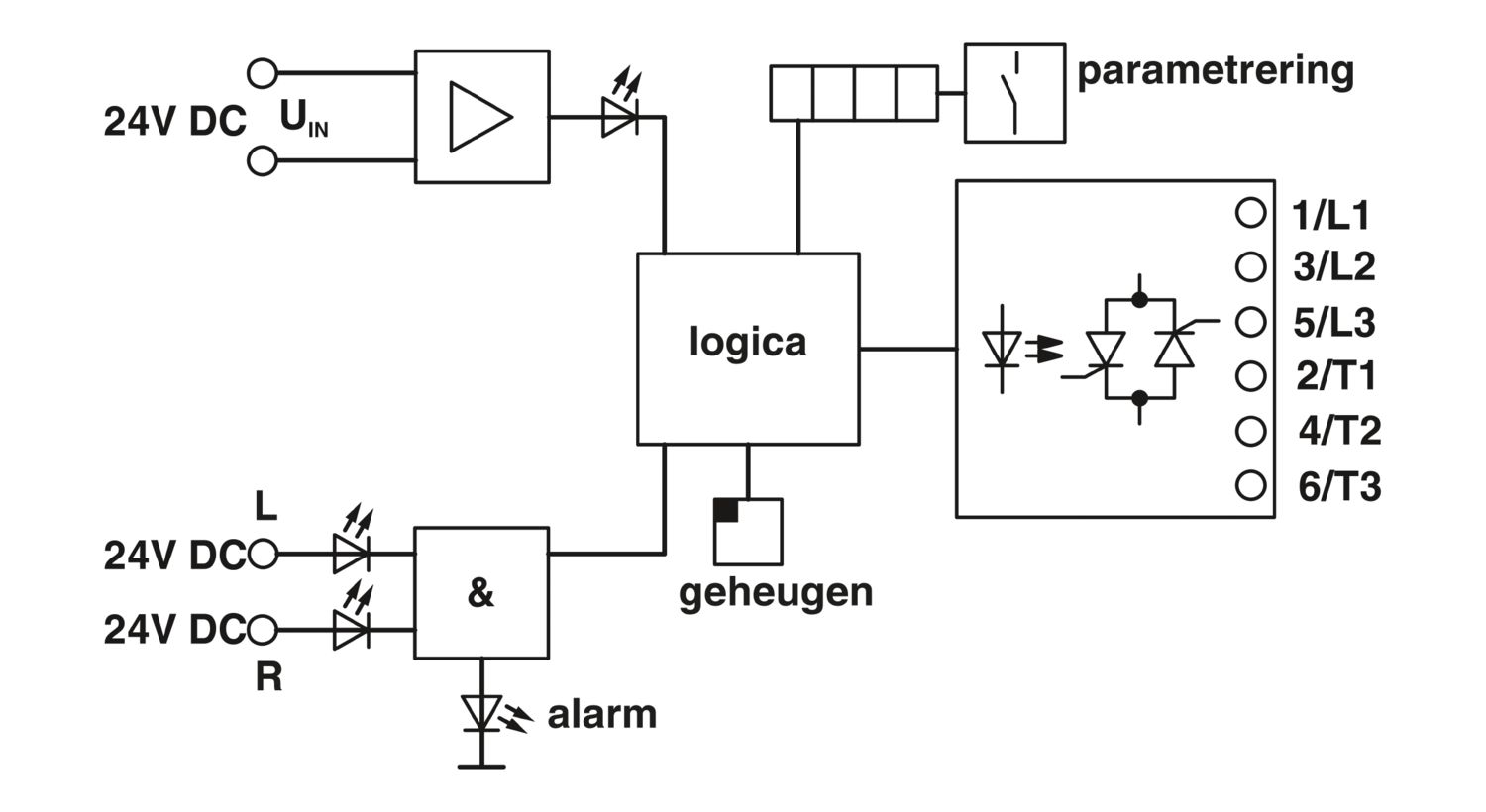

Productdetails
| Producttype | Elektronische contactor |
| Bedrijfstoestand | 100 % ED |
| Aantal fasen | 3 |
| netsoort | 3-fase |
| Testspanning (ingang-uitgang) | 2,5 kV (50 Hz, 60 s) |
| Besturen | |
| benaming ingang | stuuringang rechts / links |
| nominale voedingsspanning | 24 V DC |
| voedingsspanningsbereik heeft betrekking op UVN | 0,8 ... 1,2 |
| Nominale ingangsspanning UN | 24 V DC |
| ingangsspanningsbereik heeft betrekking op UN | 0,8 ... 1,2 |
| 0,8 ... 1,2 | |
| ruststroom | 85 mA |
| typische ingangsstroom bij UN | 5 mA |
| nominale activeringsspanning UC | 24 V DC |
| Bedieningsspanningsbereik | 19,2 V DC ... 28,8 V DC |
| spanningsbereik gerelateerd aan UC | 0,8 ... 1,2 |
| 0,8 ... 1,2 | |
| nominale activeringsstroom IC | 5 mA |
| max. inschakelvertraging | < 35 ms |
| max. uitschakelvertraging | < 25 ms |
| beveiligingsschakeling | polariteitsbeveiliging; in serie geschakelde polariteitsdiode |
| overspanningsbeveiliging | |
| bedrijfsspanningsindicatie | led groen |
| Foutindicatie | led rood |
| statusindicatie | led (geel) |
| omschakelfrequentie | < 2,5 Hz (bij cos φ= 0,5) |
| AC-uitgang | |
| nominale spanning Ue | 400 V AC |
| Bedrijfsspanningsbereik | 110 V AC ... 433 V AC |
| Schakelspanning maximaal | 440 V AC (L1/T1) |
| 440 V AC (L2/T2) | |
| 440 V AC (L3/T3) | |
| pieksperspanning | 1000 V |
| netfrequentie | 50 Hz |
| 60 Hz | |
| continue belastingsstroom | 8 A (zie deratingcurve) |
| belastingsstroombereik | 150 mA ... 8 A (bij Tu = 20 °C, zie derating) |
| lekstroom | 5 mA (IL1, in uitgeschakelde toestand) |
| 3 mA (IL2, in uitgeschakelde toestand) | |
| 3 mA (IL3, in uitgeschakelde toestand) | |
| restspanning | typ. 1,5 V (bij IL) |
| stootstroom | 230 A (tp = 10ˆms, bij 25 °C) |
| grensstroomintegraal | 265 A2s |
| beveiligingsschakeling | RC-circuit; RC-circuit |
| overspanningsbeveiliging | |
| overspanningsbegrenzing | > 690 V |
| stuurstroomcircuit | |
| Aansluitmethode | schroefaansluiting |
| Striplengte | 8 mm |
| schroefdraad | M3 |
| Aderdoorsnede massief | 0,2 mm² ... 6 mm² |
| Aderdoorsnede soepel | 0,2 mm² ... 4 mm² |
| Aderdoorsnede AWG | 24 ... 10 |
| belastingscircuit | |
| Aansluitmethode | schroefaansluiting |
| Striplengte | 8 mm |
| schroefdraad | M3 |
| Aderdoorsnede massief | 0,2 mm² ... 6 mm² |
| Aderdoorsnede soepel | 0,2 mm² ... 4 mm² |
| Aderdoorsnede AWG | 24 ... 10 |
| statusindicatie | led (geel) |
| bedrijfsspanningsindicatie | led groen |
| Foutindicatie | led rood |
| Breedte | 62,5 mm |
| Hoogte | 84,1 mm |
| diepte | 120 mm |
| Kleur | groen (RAL 6021) |
| Omgevingsomstandigheden | |
| beschermklasse | IP20 |
| omgevingstemperatuur (bedrijf) | -20 °C ... 60 °C |
| Omgevingstemperatuur (opslag/transport) | -20 °C ... 70 °C |
| normen / bepalingen | DIN EN 50178 |
| normen / bepalingen | |
| normen / bepalingen | EN 61000-6-2 |
| EN 61000-6-4 | |
| montagetechniek | Railmontage |
| Montage-instructie | rijgbaar met afstand > 20 mm |
| inbouwpositie | verticaal (montagerail horizontaal) |
| Artikelnummer | 2963569 |
| Verpakkingseenheid | 1 Stuks |
| Minimale bestelhoeveelheid | 1 Stuks |
| Verkoopcode | DK7222 |
| Productcode | DK7222 |
| Cataloguspagina | Pagina 44 (C-5-2019) |
| GTIN | 4017918922498 |
| Gewicht per stuk (inclusief verpakking) | 789,5 g |
| Gewicht per stuk (exclusief verpakking) | 663,72 g |
| Douanetariefnummer | 85364900 |
| Land van herkomst | DE |
UNSPSC
| UNSPSC 21.0 | 39122333 |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Een China RoHS declaratietabel met betrekking tot het artikel, is als download beschikbaar en vindt u bij het betreffende artikel onder Fabrikantverklaring. Voor geen van de artikelen met EFUP-E is een China RoHS declaratietabel beschikbaar en nodig.
|
| EU REACH SVHC | |
| Aanduiding van REACH-kandidaatstof (CAS-nr.) | Geen stof met een massafractie van meer dan 0,1 % |
Uw voordelen
Parametrering van het moduul direct op het moduul via display en toetsenbord
Lokale besturing van de aandrijving via toetsenbord mogelijk
Starttijd
Kick-start tijd
Start koppel
Stoptijd
Stop koppel
Remkoppel
