G-INS-M32-M68N-PNES-BK
-
Kabelwartel
1411136
Kabelwartel, materiaal wartel: PA, toepassing: Standaard, kabeldiameter 15 mm ... 21 mm, afscherming: nee, aansluitschroefdraad: M32 x 1,5, kleur: gitzwart RAL 9005
Productdetails
| Montage-instructie | 1) Schroefdraadbus van de wartel met het juiste aandraaimoment in de behuizing monteren 2) Kabel invoeren 3) Wartelmoer met het juiste aandraaimoment aanhalen |
| Producttype | Kabelwartel |
| toepassing | Standaard |
| Aantal kabels | 1 |
| fabrikant | BIMED |
| fabrikantnaam | BM-EN-24 |
| Afgeschermd | nee |
| uitvoering van de trekontlasting | A |
| categorie slagbelasting | 4 |
| Uitvoering, Trekontlasting | A |

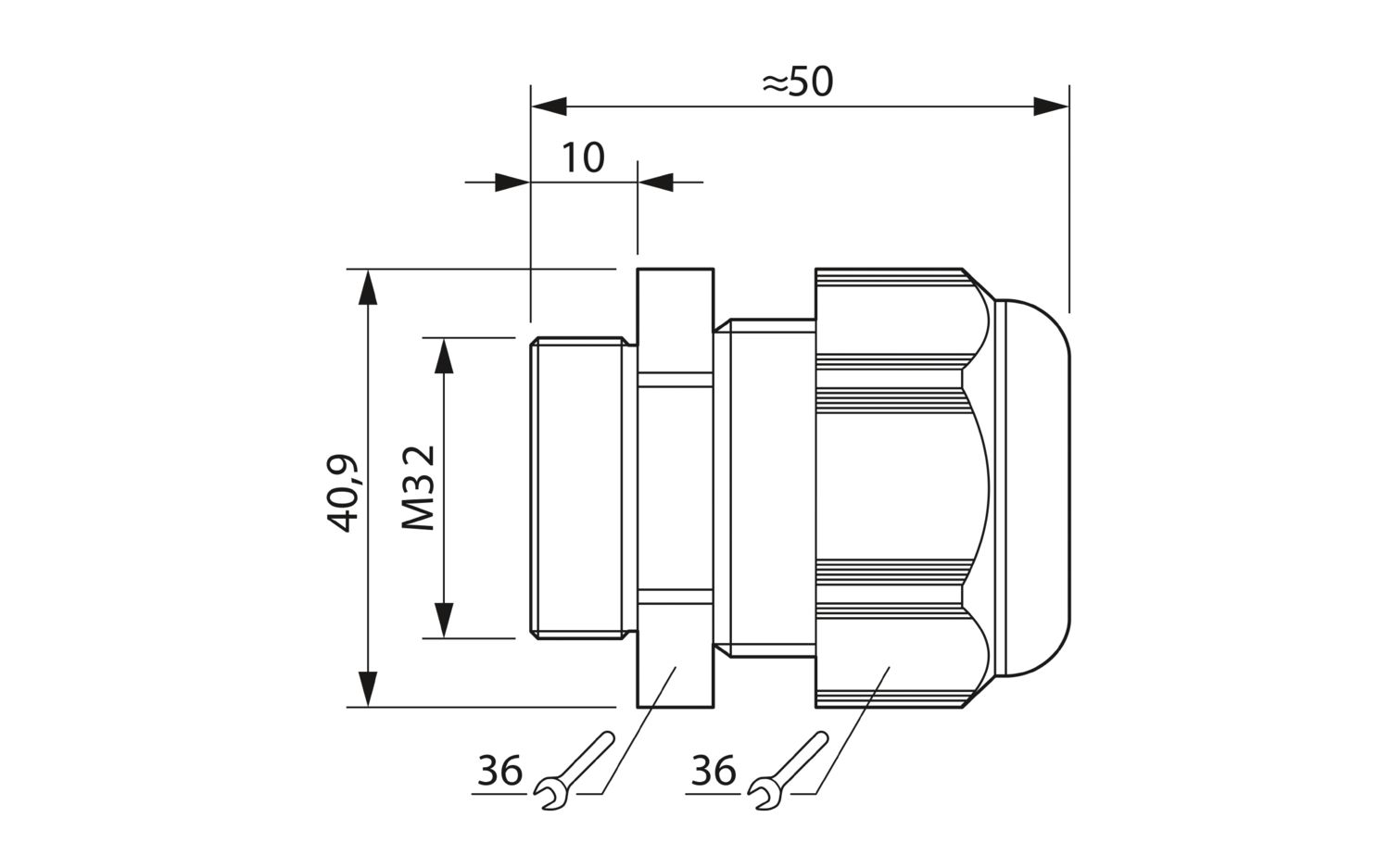

| Maatschets |
|
| lengte | 50 mm |
| lengte bevestigingsschroefdraad | 10 mm |
| printgatdiameter | 32,1 mm ... 32,3 mm |
| sleutelwijdte wartelmoer | 36 mm |
| sleutelwijdte wartel | 36 mm |
| zeskant hoekmaat | 40,9 mm |
| schroefdraadsoort aansluitzijde | M32 x 1,5 |
| schroefdraadspoed | 1,5 mm |
| Aanhaalmoment | 6 Nm ±1 Nm (Drukmoer) |
| 5 Nm (adapter) |
| Kleur | zwart (RAL 9005) |
| materiaal behuizing | PA (Behuizing) |
| Brandbaarheidsklasse volgens UL 94 | V2 |
| materiaal afdichting Kabelafdichting | CR |
| Materiaal wartel | PA |
| kabelbuitendiameter Kabel 1 | 15 mm ... 21 mm |
| kabelbuitendiameter | 16 mm ... 21 mm (bij UL 514 B) |
| Halogeenvrij | nee |
| Omgevingsomstandigheden | |
| beschermklasse | IP66 |
| IP68 (5 bar / 0,5 h) | |
| Beschermklasse (NEMA) | 1 |
| 4 | |
| 4X | |
| 12 | |
| 13 | |
| omgevingstemperatuur (bedrijf) | -40 °C ... 100 °C (statisch) |
Uw voordelen
Kunststofmateriaal overeenkomstig UL 746C f1
