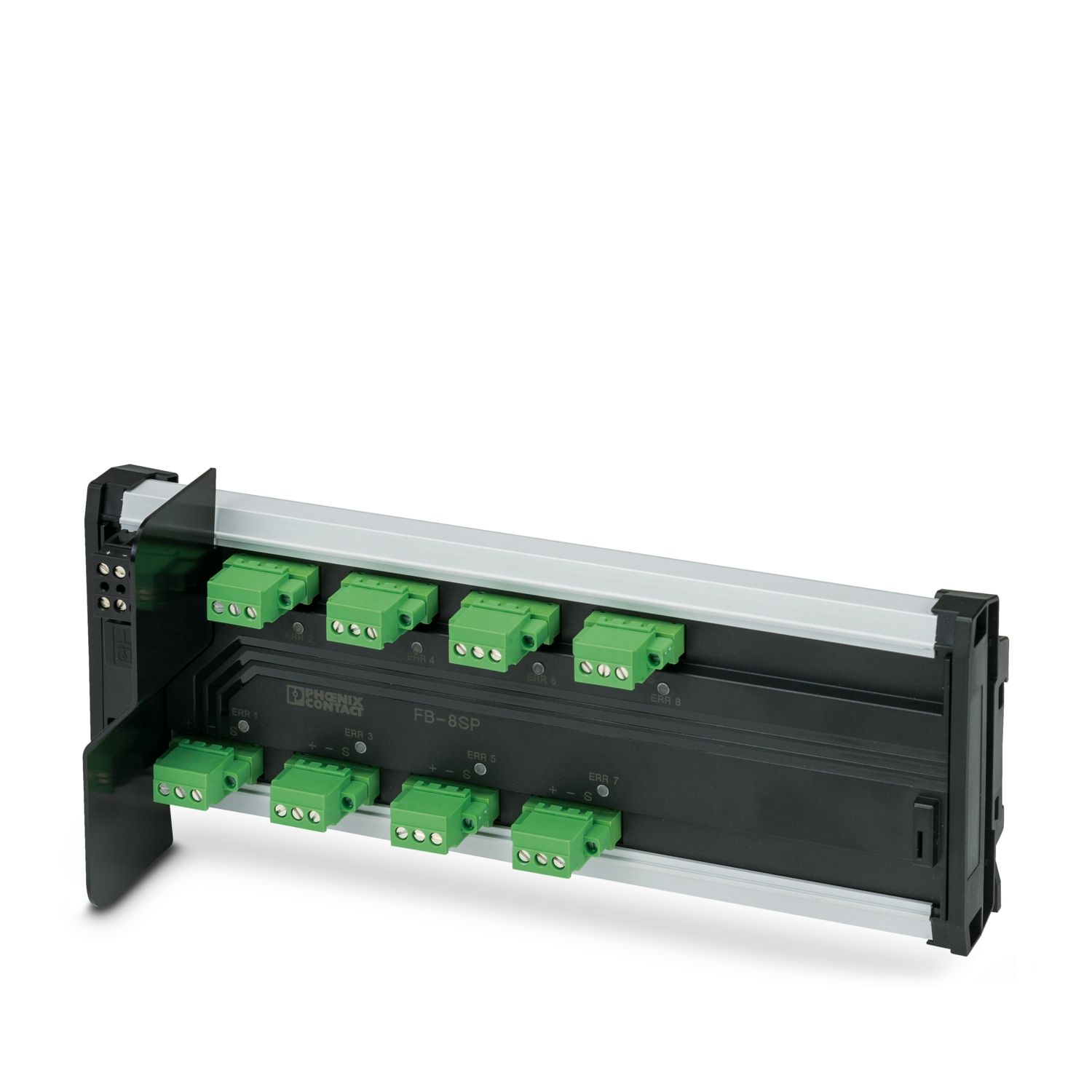

FB-8SP
-
Apparaatkoppeling
1026043

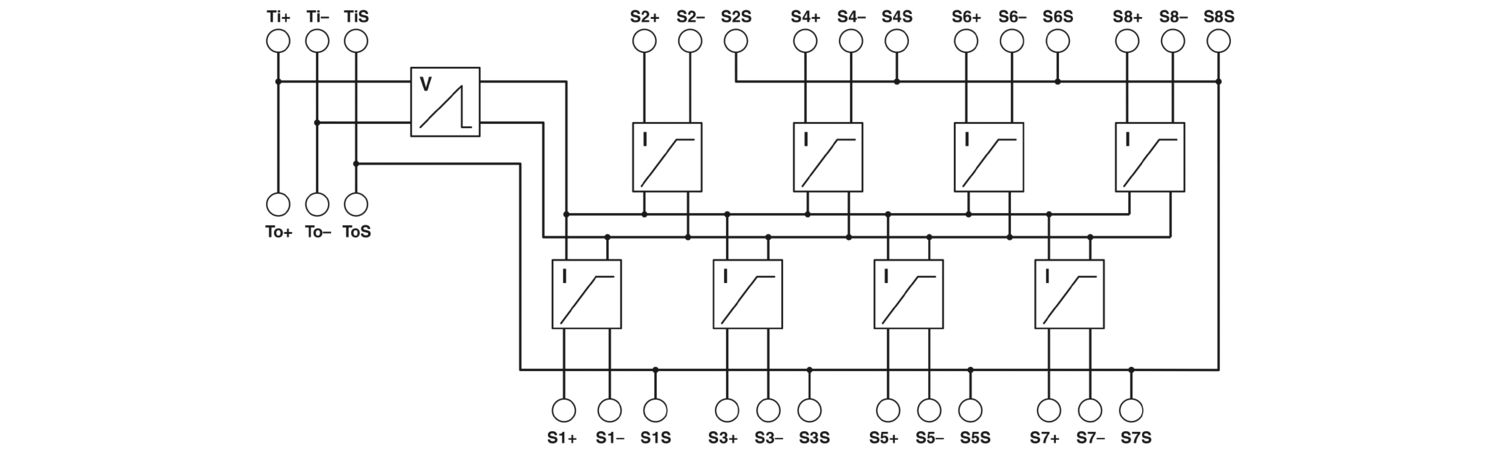

Apparaatkoppeling voor Foundation Fieldbus en PROFIBUS PA met klemverbindingen voor acht aftakkingen met veldbuseindapparaten.
Productdetails
| Opmerking met betrekking tot de toepassing | |
| Opmerking met betrekking tot de toepassing | Uitsluitend voor industrieel gebruik |
| Gebruiksbeperking | |
| EMC-opmerking | EMC: klasse A-product, zie fabrikantverklaring in het downloadbereik |
| Producttype | Apparaatkoppeling |
| MTTF | 723 jaren (25 graden C) |
| Voeding | |
| voedingsspanningsbereik | 10,6 V DC ... 32 V DC (ingang aan de trunkzijde) |
| stroomopname typ. | 6,5 mA |
| Voeding | |
| Aderdoorsnede soepel | 2,50 mm² ... 0,20 mm² |
| Aderdoorsnede massief | 2,50 mm² ... 0,20 mm² |
| aderdoorsnede soepel [AWG] | 24 ... 12 |
| aderdoorsnede AWG | 24 ... 12 |
| Veiligheidstechnische gegevens | |
| ingangsspanning Ui | 32 V (IIB (C/D)) |
| 24 V (IIC (A/B)) | |
| 17,5 V (FISCO) | |
| Inductiviteit Li | 4 µH |
| capaciteit Ci | 0 µF |
| max. uitgangsspanning Uo | Uin (Aftakleiding) |
| max. uitgangsstroom Io | 56 mA (Aftakleiding) |
| max. uitgangsvermogen Po | 1,792 W |
| stroomopname | 6,5 mA (maximale nullast) |
| 0,46 A (maximale stroom van de hoofdleiding) | |
| IIC/IIB (Aftakleiding): max. externe inductiviteit Lo / max. externe capaciteit Co | / 80 nF |
| 0,26 mH | |
| signaal | FOUNDATION Fieldbus |
| PROFIBUS | |
| Data: Foundation Fieldbus en PROFIBUS PA-segment | |
| Aansluitmethode | Steekbare COMBICON-schroefaansluiting voor elke aftakking |
| Aantal kanalen | 8 |
| afsluitweerstand | inclusief externe uitneembare 100 Ω-connector |
| 100 Ω (Externe uitneembare connector) | |
| Max. aderdoorsnede soepel | 2,5 mm² |
| Min. aderdoorsnede soepel | 0,2 mm² |
| Max. aderdoorsnede massief | 2,5 mm² |
| Min. aderdoorsnede massief | 0,2 mm² |
| max. aderdoorsnede AWG | 12 |
| min. aderdoorsnede AWG | 24 |
| nominale uitgangsspanning | ≤ 32 V (per aftakking) |
| uitgangsstroom | 38 mA |
| Maatschets |
|
| Breedte | 254,1 mm |
| Hoogte | 112,5 mm |
| diepte | 83,5 mm |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| Corrosieweerstand conform ANSI-ISA 71.04-1985 - klasse G3 | : |
| Omgevingsomstandigheden | |
| beschermklasse | IP20 |
| omgevingstemperatuur (bedrijf) | -50 °C ... 90 °C |
| Omgevingstemperatuur (opslag/transport) | -50 °C ... 90 °C |
| hoogtepositie | 2000 m |
| max. toel. luchtvochtigheid (bedrijf) | < 95 % (geen condens) |
| Toelaatbare luchtvochtigheid (bedrijf) | 5 % ... 95 % (geen condens) |
| toelaatbare luchtvochtigheid (opslag/transport) | geen condens |
| schokken | 30g, 11 ms |
| trillingen (bedrijf) | 5g, 10 Hz ... 150 Hz |
| ATEX | |
| Codering | II 3(3)G Ex nA [ic] IIC T4 Gc, Entity/FISCO ic spurs |
| Ex nA [nL] IIC T4 Gc | |
| Ex ic IIC T4 Gc, FISCO ic | |
| Certificaat | Sira 13ATEX4247X |
| IECEx | |
| Codering | Ex nA [ic] IIC T4 Gc, Entity/FISCO ic spurs |
| Ex nA [nL] IIC T4 Gc | |
| Ex ic IIC T4 Gc, FISCO ic | |
| Certificaat | IECEx SIR 13.0089X |
| CSA, USA/Canada | |
| Codering | Class I, Div. 2, Groups A, B, C, D |
| Ex nA [nL] IIC T4 Gc | |
| Class I, Zone 2, AEx nA [nC] IIC T4 Gc | |
| UL, VS | |
| Codering | Class I, Zone 2 |
| AEx nA [ic] IIC T4, Entity/FISCO spurs | |
| Ex nA [ic] IIC T4 Gc | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| UKCA Ex (UKEX) | |
| Codering | II 3(3)G Ex nA [ic] IIC T4 Gc, Entity/FISCO ic spurs |
| Ex nA [nL] IIC T4 Gc | |
| Ex ic IIC T4 Gc, FISCO ic | |
| Certificaat | PxCAI22UKEx2316307X |
| CCC | |
| Codering | Ex ec [ic] IIC T4 Gc |
| Ex ic IIC T4 Gc | |
| Normen | |
| normen / bepalingen | EN 60079-0:2011, EN 60079-11:2012, EN 60079-15:2005, EN 60079-15:2010 |
| IEC 60079-0:2011, IEC 60079-11:2011, IEC 60079-15:2005, IEC 60079-15:2010 | |
| normen / bepalingen | |
| normen / bepalingen | Stoorvastheid tegen gedempte sinustrillingen conform IEC 61000-4-12 |
| normen / bepalingen | |
| normen / bepalingen | Droge warmte conform IEC 61131-2 |
| normen / bepalingen | |
| normen / bepalingen | Vochtige warmte conform IEC 61131-2 |
| normen / bepalingen | |
| normen / bepalingen | Schokken en trillingen conform EN 61131-2 en EN 50178 |
| normen / bepalingen | IEC 61158-2 |
| inbouwpositie | op horizontale en verticale montagerail NS 35 volgens EN 60715 |
Uw voordelen
Aansluiting van maximaal 8 Foundation Fieldbus- of PROFIBUS PA-veldapparaten
Vooraf gemonteerde afsluitweerstand
Kortsluitbeveiliging met stroombegrenzing per aftakking
Wegvallen van problemen met de kromtestraal van de kabel door stekkerconfiguratie aan slechts één zijde
Ex-nA- [nL], Ex nA- [ic] of FISCO ic-aftakaansluitingen
