SK 5
-
屏蔽端子
3025338
屏蔽连接夹，用于汇流条上的屏蔽，触点电阻< 1 mΩ
产品详情
| 概述 | |
| 注意事项 | 屏蔽连接夹不得用于消除电缆/导线的应力。 |
| 不得用于保护性导线连接。 | |
| 针距 | 9 mm |
| 连接量 | 1 |
| 行数 | 1 |
| 额定条件下的最大功耗 | 0 W |
| 接触电阻 | < 0.001 Ω |
| 连接方式 | 螺钉连接 |
| 螺纹 | M4 |
| 紧固扭矩 | ... 0.4 Nm |

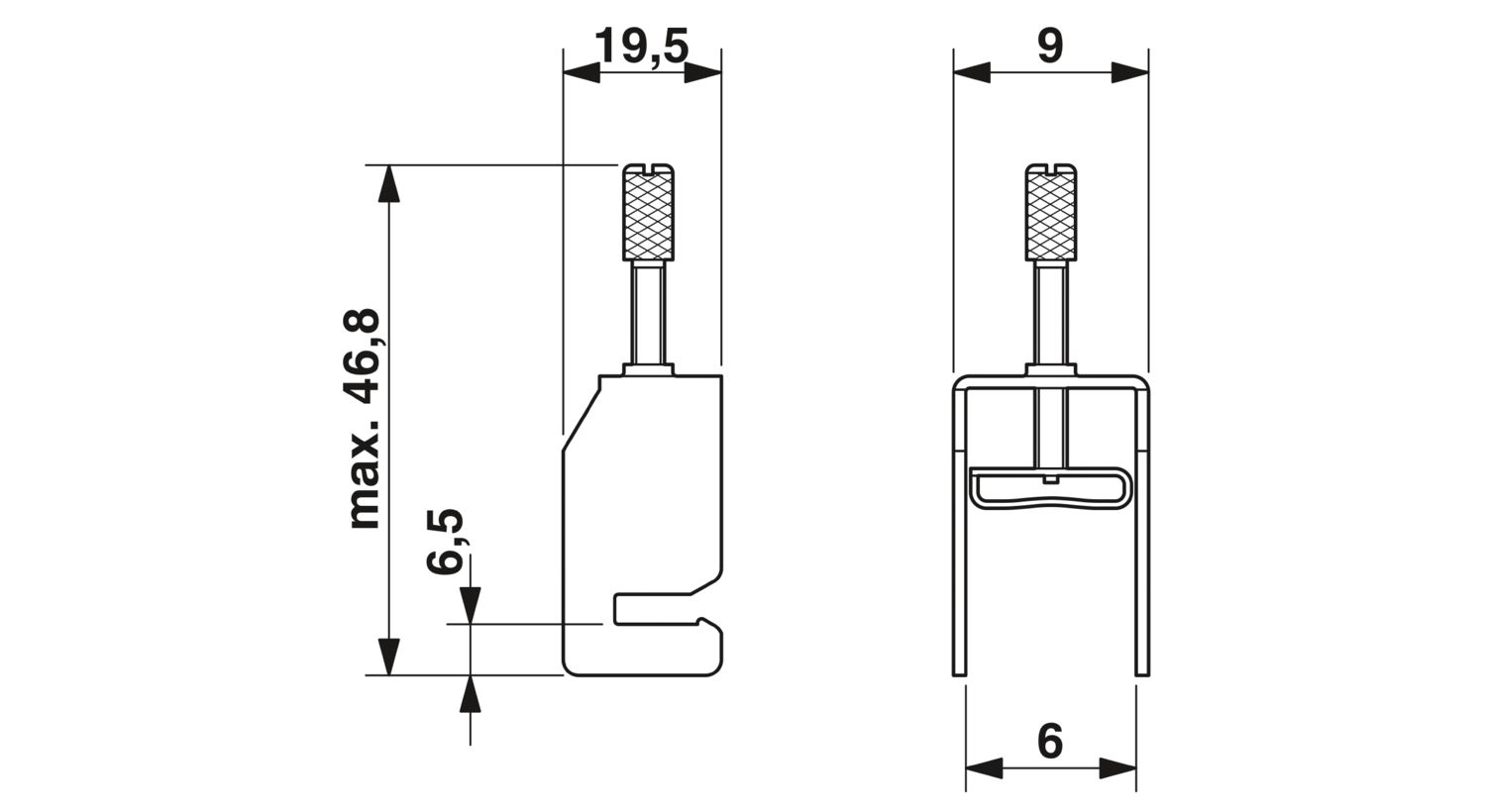

| 尺寸图 |
|
| 宽度 | 9 mm |
| 高度 | 19.5 mm |
| 深度 | 46.8 mm |
| 针距 | 9 mm |
| 外部尺寸 | |
| 外径 | 2 mm ... 5 mm |
| 颜色 | 银色 |
| 标识材料 | 钢 |
| 电缆外径 | 2 mm ... 5 mm |
| 机械参数 | |
| 开口式侧板 | 否 |
| 机械强度 | |
| 结果 | 已通过测试 |
| 振荡/宽频带噪音 | |
| 规格 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 频谱 | 使用寿命测试类别 1，B 级，已安装在车身上 |
| 频率 | f1 = 5 Hz 到 f2 = 150 Hz |
| ASD等级 | 0.02g²/Hz |
| 加速度 | 0.8g |
| 每轴的测试周期 | 5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 结果 | 已通过测试 |
| 冲击 | |
| 规格 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 脉冲波形 | 半弦 |
| 加速度 | 5g |
| 电击时间 | 30 ms |
| 每个方向的电击次数 | 3 |
| 测试方向 | X-, Y- 与 Z-轴 （正向与负向） |
| 结果 | 已通过测试 |
| 安装类型 | 中性汇流条 |
优势
操作简单
弹簧加载，顶头面积大
适合于直接安装和汇流条安装
滚花螺钉
作为组件，屏蔽连接无法获得易爆区电气设备相关指令和标准的认证。因此，即使在未获得相应认证和标识的情况下，也可以将屏蔽连接夹用于易爆区域。
