充电桩充电插座，用于以交流电（AC）为电动车辆（EV）充电，与2型充电装置插头兼容，用于安装在电动汽车充电站（EVSE）上
IECEE-CB方案
认证ID: DE 3 - D0053| 额定电压UN | 额定电流IN | 接线容量AWG | 接线容量mm2 | |
|---|---|---|---|---|
| keine | ||||
| 480 V | 32 A | |||
CHARX T2M3SO12-4P-8
-
充电桩充电插座
1822664
CHARX connect modular，2类，充电桩充电插座，32 A ， 480 V AC，Gen 3，无单线，电子锁: 12 V，4位，正方形，板后安装，M5螺纹，外壳: 黑色，用于使用交流电 (AC) 为电动汽车 (EV) 充电，IEC 62196-2
该产品需搭配其他产品才可正常运行。
必选附件
产品详情
| 产品类型 | 充电桩充电插座 |
| 产品系列 | CHARX connect modular |
| 型号 | Gen 3 |
| 兼容性 | 兼容CHARX connect modular Gen 3产品组合 |
| 兼容CHARX connect保护盖产品组合 | |
| 不兼容CHARX connect modular Gen 2电缆套件 | |
| 充电标准 | 2类 |
| 充电模式 | 模式 3，方案 B |
| 设计结构 (充电桩充电插座) | 正方形 |
| 圆形 | |
| 定制型 | 根据客户要求提供 |
| 充电功率和电流 (交流充电，三相) | |
| 充电电流类型 | 3相交流 |
| 充电电流 | 32 A AC (三相) |
| 充电功率 | 26.6 kW (三相) |
| 额定充电功率 | 22 kW (32 A，3相) |
| 标称工作电压 | 典型值 400 V AC |
| 引脚分配 (功率触点) | |
| 连接方法方面的注意事项 | 通过针式接点连接 |
| 数目 | 5 (L1, L2, L3, N, PE) |
| 额定电压 | 480 V AC |
| 额定电流 | 32 A (充电桩充电插座设计用于单相和三相充电，充电电流最高可达32 A。) |
| 引脚分配 (信号触点) | |
| 连接方法方面的注意事项 | 通过针式接点连接 |
| 信号传输类型 | 脉冲宽度调节 |
| 数目 | 2 (CP, PP) |
| 额定电压 | 30 V AC |
| 额定电流 | 2 A |
| 锁定执行器 | |
| 电子锁 | 12 V，4位 |
| 左侧位置 | |
| 电机可能的电源电压范围 | 9 V ... 16 V |
| 锁定检测的最大电压 | 30 V |
| 用于锁定的典型电机电流 | 0.2 A |
| 电机的反向电流 | 最大 1 A |
| 最大反向电流停留时间 | 1000 ms |
| 建议的适应时间 | 600 ms |
| 进入或退出路径之后的间歇时间 | 3 s |
| 使用寿命插接次数 | > 10000次负载 |
| 机械紧急解锁 | 可用 |
| 电缆长度 | 0.5 m |
| 电缆结构 | 4 x 0.5 mm² |
| 充电桩充电插座 | |
| 尺寸图 |
|
| 宽度 | 102 mm |
| 高度 | 98 mm |
| 深度 | 81 mm |
| 孔径 | |
| 尺寸图 |
|
| 宽度 | 60 mm |
| 高度 | 60 mm |
| 颜色 (外壳) | 黑色 (9005) |
| 标识材料 (外壳) | 塑料 |
| 标识材料 (触点表面) | 银色 |
| 光缆类型 | 无单线 |
| 可单独提供用于AC和通信的单线，见附件 | |
| 适用于电子锁的单芯线 | |
| 电缆长度 | 0.5 m |
| 电缆结构 | 4 x 0.5 mm² |
| 单股线，材料 | PVC |
| 单线，颜色 | BU/RD, BU/GN, BU/YE, BU/BN |
| 电缆外径 | 1.60 mm ±0.20 mm |
| 电缆电阻 | ≤ 37.1 Ω/m |
| 机械参数 | |
| 插／拔周期 | > 10000 |
| 插入力 | < 100 N |
| 拔出力 | < 100 N |
| 环境条件 | |
| 保护等级 (充电桩充电插座) | IP54 (插拔式) |
| 保护等级 (保护盖) | IP55 (见附件) |
| 环境温度（运行） | -30 °C ... 65 °C |
| 环境温度（存放/运输） | -40 °C ... 80 °C |
| 海拔 | 5000 m (海平面以上) |
| 标准/规格 | IEC 62196-2 |
| 注意事项 | 符合AFIR - EU 2025/656 |
| 安装类型 充电桩充电插座 | 板后安装 (只允许0到90度正面倾斜) |
| 安装类型 保护盖 | 板后安装 (单独提供) |
| 安装孔直径 | 7.00 mm (ø) |
| 固定螺钉 | M5螺纹 |
| 螺钉包含在供货范围内 | 无 |
优势
系统支持个性化配置，现亦可灵活选择执行器位置

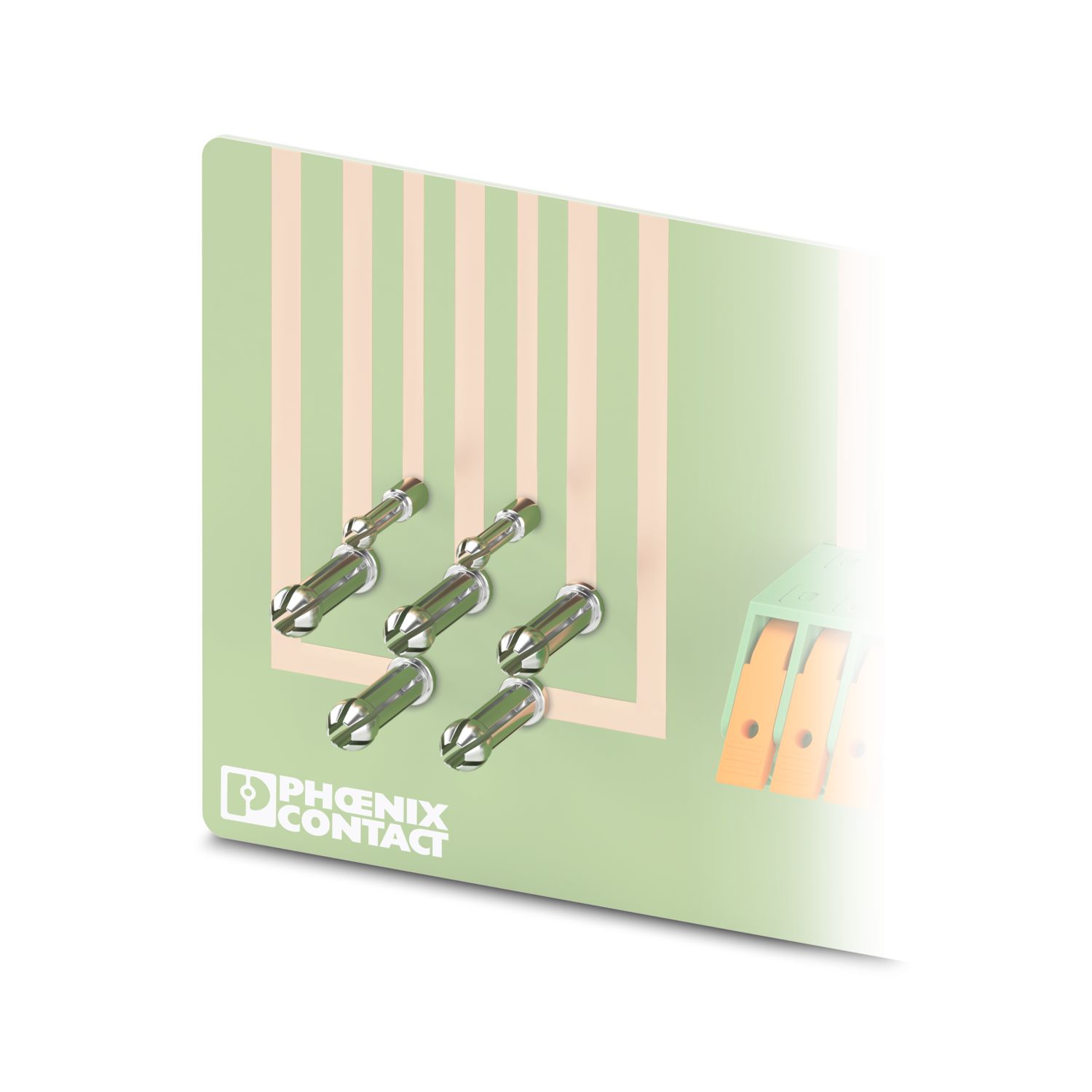

轻松安装，现可直接安装到印刷电路板上或使用直插式连接电缆的传统方式
模塑接点，可抗侧向力并且防水防尘
兼容CHARX contact modular系列的所有保护盖和盖板
注塑端子，可防水防尘
相较上一代产品，可节约达38%的空间
如有需要，可附带客户公司的标识 - 确保充电站品牌一致
基于IATF 16949汽车标准和ISO 9001标准进行开发和生产
