ST 1,5 BU - 直通式接线端子

3031089

直通式接线端子，标称工作电压: 500 V，额定电流: 17.5 A，连接量: 2，接线方式: 回拉式弹簧连接，额定接线容量: 1.5 mm²，第一层，横截面: 0.08 mm² - 1.5 mm²，安装方式: NS 35/7,5， NS 35/15，颜色: 蓝色

产品详情

产品类型	直通式接线端子
产品系列	ST
应用领域	铁路工业
	机械工程
	工厂工程
	过程工业
连接量	2
行数	1
电位	1
绝缘特性
过电压类别	III
污染等级	3

额定浪涌电压	6 kV
额定条件下的最大功耗	0.56 W

每层的连接数量	2
额定横截面	1.5 mm²
第一层
剥线长度	8 mm ... 10 mm
塞规	A1
连接符合标准	IEC 60947-7-1
刚性导线横截面	0.08 mm² ... 1.5 mm²
横截面 AWG	28 ... 16 (按IEC标准修订)
柔性导线横截面	0.08 mm² ... 1.5 mm²
导线横截面，柔性[AWG]	28 ... 16 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管）	0.14 mm² ... 1.5 mm²
柔性导线横截面（带塑料绝缘管的套管）	0.14 mm² ... 1.5 mm²
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管	0.5 mm²
标称电流	17.5 A
最大负载电流	17.5 A (当连接截面积为1.5 mm²的导线时)
额定电压	500 V
额定横截面	1.5 mm²

额定参数 (ATEX/IECEx)
标识	 II 2 GD Ex eb IIC Gb
工作温度范围	-60 °C ... 85 °C
Ex认证附件	3030417 D-ST 2,5
	3030721 ATP-ST 4
	1204504 SZF 0-0,4X2,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
桥接列表	插拔式桥接件 / FBS 2-4 / 3030116
	插拔式桥接件 / FBS 3-4 / 3030129
	插拔式桥接件 / FBS 4-4 / 3030132
	插拔式桥接件 / FBS 5-4 / 3030145
	插拔式桥接件 / FBS 10-4 / 3030158
	插拔式桥接件 / FBS 20-4 / 3030352
桥接数据	16.5 A (1.5 mm²)
防爆温度上升	40 K (19.4 A / 1.5 mm²)
用于使用桥接件进行桥接	440 V
- 不相邻的接线端子之间桥接	352 V
—— 通过PE接线端子对不相邻的接线端子进行桥接	352 V
- 切割至所需长度的桥接，带盖板	220 V
- 切割至所需长度的桥接，带分隔板	275 V
额定绝缘电压	400 V
输出	(永久)
Ex等级常规
标称工作电压	440 V
额定电流	17.5 A
最大负载电流	17.5 A
接触电阻	1.43 mΩ
Ex 连接数据概述
额定横截面	1.5 mm²
额定接线容量AWG	16
刚性接线容量	0.08 mm² ... 1.5 mm²
接线容量AWG	28 ... 16
柔性接线容量	0.08 mm² ... 1.5 mm²
接线容量AWG	28 ... 16

宽度	4.2 mm
端板宽度	2.2 mm
高度	48.5 mm
NS 35/7,5深度	36.5 mm
NS 35/15深度	44 mm

颜色	蓝色 (RAL 5015)
阻燃等级，符合UL 94	V0
绝缘材料组	I
绝缘材料	PA
低温下的静态绝缘材料应用	-60 °C
绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））	125 °C
绝缘材料相对温度指数（电气，UL 746 B）	130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26	HL 1 - HL 3
量热释热NFPA 130 (ASTM E 1354)	27,5 MJ/kg
表面可燃性NFPA 130 (ASTM E 162)	通过
烟雾比光密度NFPA 130 (ASTM E 662)	通过
烟气毒性NFPA 130 (SMP 800C)	通过

机械参数
开口式侧板	是

环境条件
环境温度（运行）	-60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)
环境温度（存放/运输）	-25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C)
环境温度（组装）	-5 °C ... 70 °C
环境温度（执行）	-5 °C ... 70 °C
允许湿度（运行）	20 % ... 90 %
允许湿度（存放/运输）	30 % ... 70 %

连接符合标准	IEC 60947-7-1

安装类型	NS 35/7,5
	NS 35/15

商业数据

订货号	3031089
包装单位	50 pc
最小订货量	50 pc
销售关键代码	BE2111
产品关键代码	BE2111
目录页面	页码207 (C-1-2019)
GTIN	4017918186630
单件重量（含包装）	5 g
单件重量（不含包装）	4.505 g
原产地	CN

分类

认证

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG
使用组 B
	300 V	15 A	26 - 14
使用组 C
	300 V	15 A	26 - 14

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG	接线容量mm²
	500 V	17.5 A		0.2 - 1.5

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG	接线容量mm²
	500 V	17.5 A		0.2 - 1.5

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG
使用组 B
	300 V	15 A	26 - 14
使用组 C
	300 V	15 A	26 - 14
使用组 D
	600 V	5 A	26 - 14

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG	接线容量mm²
型号测试认证	440 V	17.5 A		0.08 - 1.5

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG	接线容量mm²
	440 V	17.5 A		0.08 - 1.5

产品环境合规性

适配产品

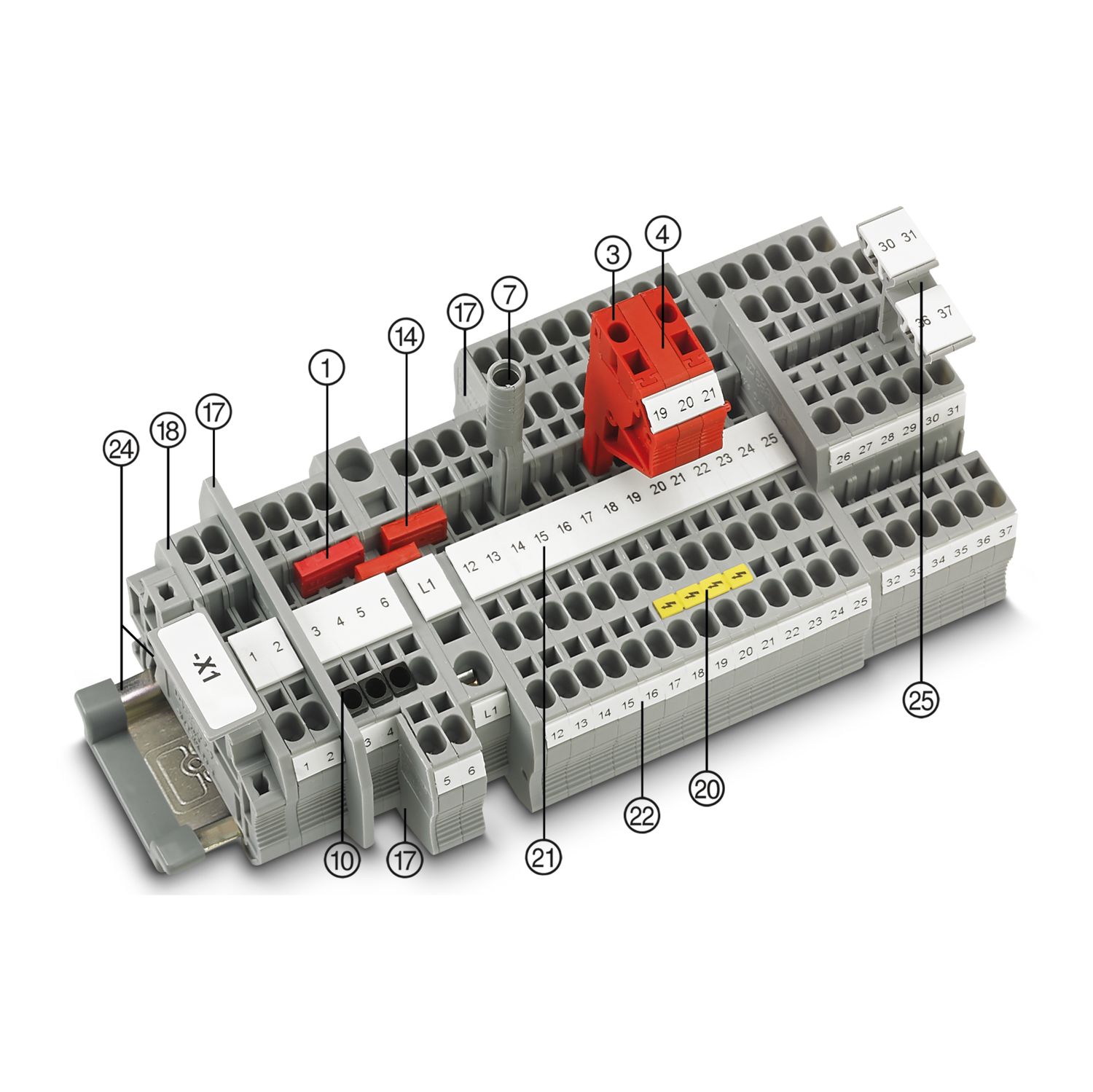

附件

优势

功能传动轴可最大程度上节省电压分配时间，并可以安装测试附件

由于采用紧凑型设计和前端接线，即使在狭小空间内接线也十分方便

接线空间大，可在额定接线容量内使用带冷压头和塑料卡套的导线

针对轨道交通应用进行了测试

EU RoHS
符合《欧盟RoHS物质指令要求》	是 (无豁免)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 没有超过限值的危险物质
EU REACH SVHC
《REACH候选物质注释》（CAS编号）	相关物质重量百分比不超过0.1%
