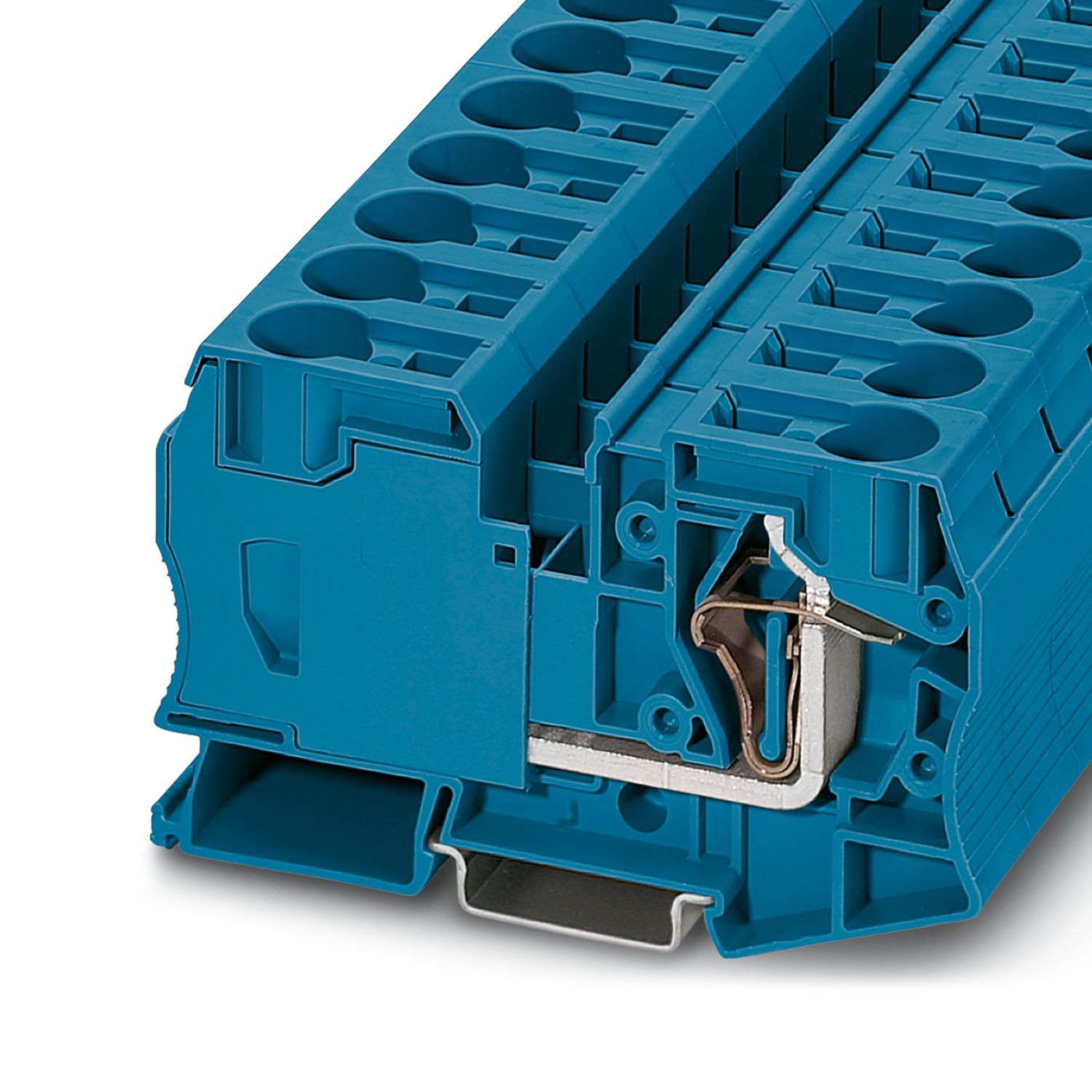

ST 35 BU - 直通式接线端子

3036181

直通式接线端子，标称工作电压: 1000 V，额定电流: 125 A，连接量: 2，接线方式: 回拉式弹簧连接，额定接线容量: 35 mm²，第一层，横截面: 2.5 mm² - 35 mm²，安装方式: NS 35/7,5， NS 35/15，颜色: 蓝色

产品详情

产品类型	直通式接线端子
产品系列	ST
连接量	2
行数	1
电位	1
绝缘特性
过电压类别	III
污染等级	3

额定浪涌电压	8 kV
额定条件下的最大功耗	4.06 W

每层的连接数量	2
额定横截面	35 mm²
第一层
剥线长度	25 mm
塞规	A8
连接符合标准	IEC 60947-7-1
刚性导线横截面	2.5 mm² ... 35 mm²
横截面 AWG	12 ... 2 (按IEC标准修订)
柔性导线横截面	2.5 mm² ... 35 mm²
导线横截面，柔性[AWG]	12 ... 2 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管）	2.5 mm² ... 35 mm²
柔性导线横截面（带塑料绝缘管的套管）	2.5 mm² ... 35 mm²
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管	2.5 mm² ... 10 mm²
标称电流	125 A
最大负载电流	125 A (当连接截面积为35 mm²的导线时)
额定电压	1000 V
注意事项	仅在单侧具备从ST 35接线端子到ST 16 TWIN接线端子的带RB-ST 35转换桥接件的电源。在集中供电时，D-ST 16-TWIN盖板无法通过转化桥接件进行桥接。
额定横截面	35 mm²

额定参数 (ATEX/IECEx)
标识	 II 2 GD Ex eb IIC Gb
工作温度范围	-60 °C ... 85 °C
Ex认证附件	1206612 SZF 3-1,0X5,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
桥接列表	插拔式桥接件 / FBS 2-16 / 3005963
桥接数据	85.5 A (35 mm²)
防爆温度上升	40 K (118.6 A / 35 mm²)
用于使用桥接件进行桥接	690 V
额定绝缘电压	630 V
输出	(永久)
Ex等级常规
标称工作电压	690 V
额定电流	107.5 A
最大负载电流	107.5 A
接触电阻	0.21 mΩ
Ex 连接数据概述
额定横截面	35 mm²
额定接线容量AWG	2
刚性接线容量	2.5 mm² ... 35 mm²
接线容量AWG	14 ... 2
柔性接线容量	2.5 mm² ... 35 mm²
接线容量AWG	14 ... 2

宽度	16 mm
高度	100 mm
NS 35/7,5深度	59 mm
NS 35/15深度	66.5 mm

颜色	蓝色 (RAL 5015)
阻燃等级，符合UL 94	V0
绝缘材料组	I
绝缘材料	PA
低温下的静态绝缘材料应用	-60 °C
绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））	125 °C
绝缘材料相对温度指数（电气，UL 746 B）	130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26	HL 1 - HL 3
量热释热NFPA 130 (ASTM E 1354)	27,5 MJ/kg
表面可燃性NFPA 130 (ASTM E 162)	通过
烟雾比光密度NFPA 130 (ASTM E 662)	通过
烟气毒性NFPA 130 (SMP 800C)	通过

电涌电压测试
测试电压设定值	9.8 kV
结果	已通过测试
温升测试
温度上升要求测试	温度上升 ≤ 45 K
结果	已通过测试
短时耐受电流 35 mm²	4.2 kA
结果	已通过测试
工频耐受电压
测试电压设定值	2.2 kV
结果	已通过测试

机械参数
开口式侧板	否

机械强度
结果	已通过测试
载体上的附件
DIN导轨/固定支点	NS 35
测试力设定值	10 N
结果	已通过测试
导线损坏和松动测试
旋转速度	10 rpm
rpm	135
导线横截面／重量	2.5 mm² / 0.7 kg
	35 mm² / 6.8 kg
结果	已通过测试

老化
温度循环	192
结果	已通过测试
针焰测试
暴露时间	30 s
结果	已通过测试
振荡/宽频带噪音
规格	DIN EN 50155 (VDE 0115-200):2008-03
频谱	2类，B级使用寿命测试，在转向架上进行
频率	f₁ = 5 Hz 到 f₂ = 250 Hz
ASD等级	6.12 (m/s²)²/Hz
加速度	3.12g
每轴的测试周期	5 h
测试方向	X-, Y- 与 Z-轴
结果	已通过测试
冲击
规格	DIN EN 50155 (VDE 0115-200):2008-03
脉冲波形	半弦
加速度	30g
电击时间	18 毫秒
每个方向的电击次数	3
测试方向	X-, Y- 与 Z-轴（正向与负向）
结果	已通过测试
环境条件
环境温度（运行）	-60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)
环境温度（存放/运输）	-25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C)
环境温度（组装）	-5 °C ... 70 °C
环境温度（执行）	-5 °C ... 70 °C
允许湿度（运行）	20 % ... 90 %
允许湿度（存放/运输）	30 % ... 70 %

连接符合标准	IEC 60947-7-1

安装类型	NS 35/7,5
	NS 35/15

商业数据

订货号	3036181
包装单位	10 pc
最小订货量	1 pc
销售关键代码	BE2111
产品关键代码	BE2111
目录页面	页码249 (C-1-2019)
GTIN	4017918821050
单件重量（含包装）	84.76 g
单件重量（不含包装）	84.76 g
原产地	PL

分类

认证

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG
使用组 B
	600 V	115 A	14 - 2
使用组 C
	600 V	115 A	14 - 2

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG
使用组 B
	600 V	115 A	14 - 2
使用组 C
	600 V	115 A	14 - 2

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG	接线容量mm²
型号测试认证	690 V	107.5 A		2.5 - 35

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG	接线容量mm²
	690 V	107.5 A		2.5 - 35

产品环境合规性

适配产品

附件

优势

双桥接井不仅可实现单独的链式桥接，还可对更小横截面的回拉式弹簧端子进行转换桥接

关于CLIPLINE complete系列转换桥接件的选型，参见“CLIPLINE complete组合式接线端子系统的附件”

EU RoHS
符合《欧盟RoHS物质指令要求》	是 (无豁免)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 没有超过限值的危险物质
EU REACH SVHC
《REACH候选物质注释》（CAS编号）	相关物质重量百分比不超过0.1%
