HC-M-03/04-CT-F
-
插芯模块
1414365
插芯模块，位数: 3+4， 电源针位: 3， 控制针位: 4， 孔式插头， 压接， 500 V，40 A， 1.5 mm2 ... 6 mm2， 应用: 电源/信号
产品详情
| 概述 | 用于HEAVYCON HC-B6至B48外壳，需要使用HC-M-MHR...铰接式固定支架，压接连接，电源触点：CK 4.0-ED...，控制触点：CK 1.6-ED...（压接触点不包括在标准供货范围内） |
| 概述 | 仅在无负载/电压时，才能插拔连接器。 |
| 组装说明 | 为确保正确使用，需安装在至少具有IP54防护等级的外壳中 |
| 该模块不得与HC-B...-TMB-SD-IP65和HC-B...-TMS-SD-IP65保护盖同时使用。不适用于CK1.6-ED-...POF光纤插针。 |
| 产品类型 | 模块化插芯 |
| 系列 | HC-M-03/04 |
| 应用 | 电源/信号 |
| 位数 | 7 |

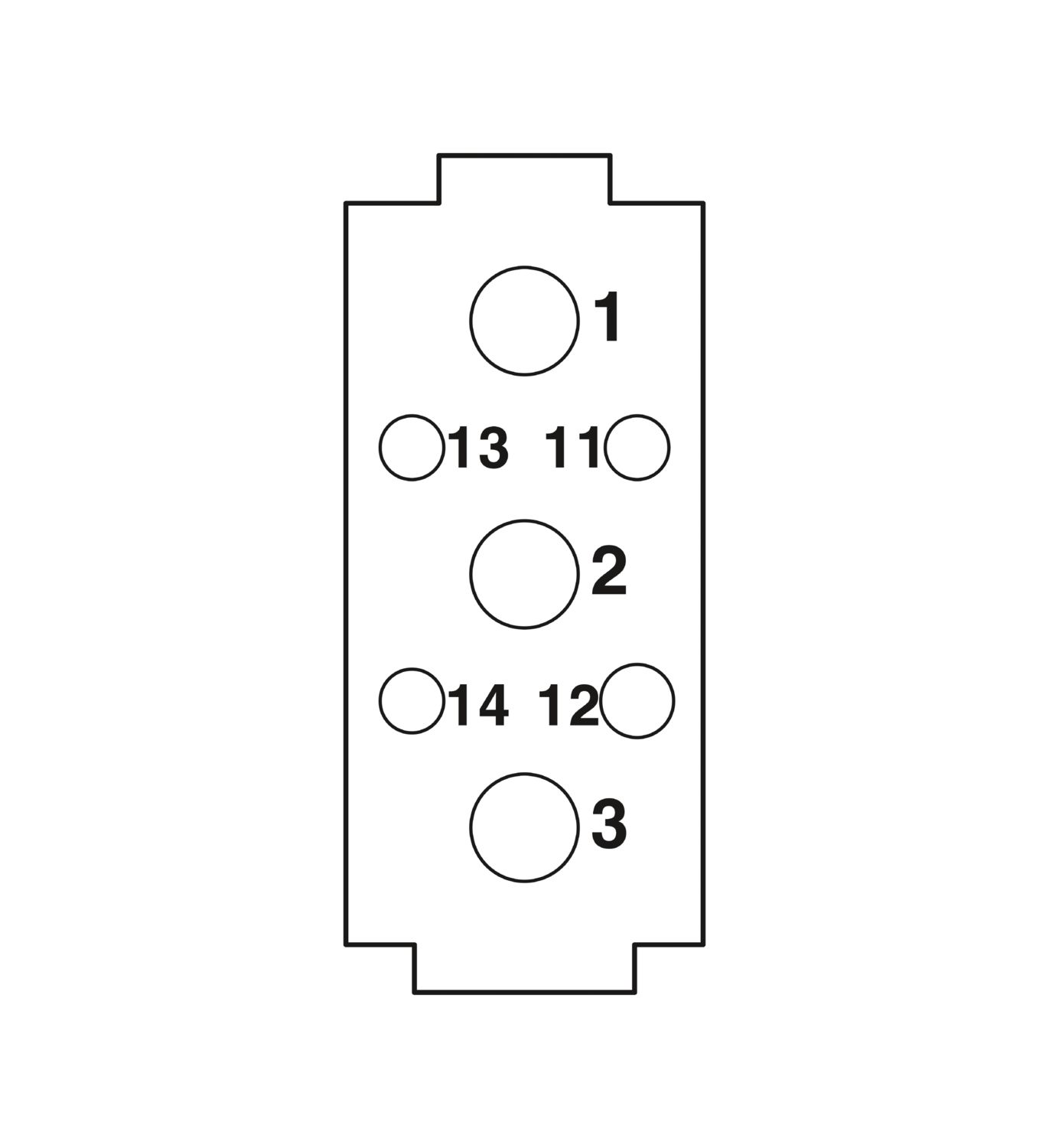

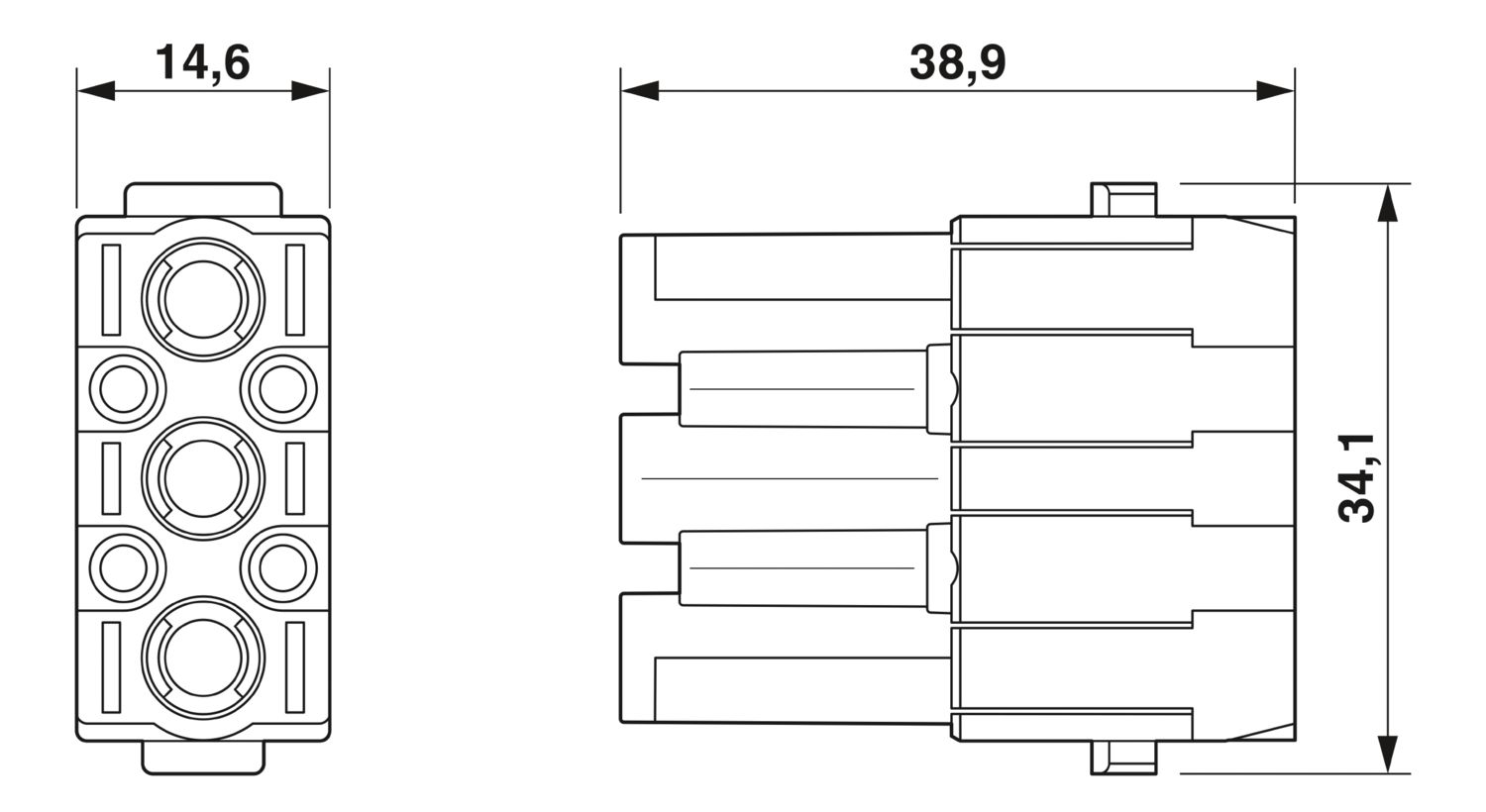

| 连接图表 | 3+4 |
| 触点编码 | 1 - 3 (电源针位) |
| 1 - 4 (控制针位) | |
| 模块插槽数目 | 1 |
| 大功率触点数 | 3 |
| 控制触点数 | 4 |
| 触点类型 | 车削 |
| 绝缘特性 | |
| 过电压类别 | III |
| 污染等级 | 3 |
| 连接技术 | |
| 连接系统 | 压接 (电源针位) |
| 导线连接 | |
| 导线横截面 | 1.5 mm² ... 6 mm² (电源针位) |
| 0.14 mm² ... 2.5 mm² (控制针位) | |
| 可连接导线横截面AWG | 16 ... 10 (电源针位) |
| 26 ... 14 (控制针位) | |
| 单根电线的剥线长度 | 9 mm (14 mm (4 mm² ... 6 mm²)) |
| 6 mm (6 mm（2.5 mm²）) | |
| 尺寸图 |
|
| 宽度 | 34.2 mm |
| 高度 | 39.1 mm |
| 长度 | 14.6 mm |
| 机械特性 | |
| 最小外壳高度 | 52 mm |
| 接点直径 | 4 mm |
| 额定电压（III/2）触点 | 960 V (控制针位) |
| 额定电压(III/3) | 500 V (电源针位) |
| 690 V (控制针位) | |
| 额定电涌电压(III/2) | 8 kV |
| 额定电涌电压(III/3) | 6 kV |
| 额定过电压 | 8 kV (电源针位) |
| 8 kV (控制针位) | |
| 额定电流 | 40 A (电源针位) |
| 10 A (控制针位) |
| 机械参数 | |
| 插／拔周期 | ≥ 500 |
| 阻燃等级，符合UL 94 | V0 |
| 接触件材料 | 铜合金 |
| 材料接触表面 | Ag |
| 接触件载体材料 | PC |
| 触点表面材料，电源触点 | Ag |
| 触点表面材料，控制触点 | Ag（选配Au） |
| 标准/条例 | PC: 铁路车辆防火 — 需要整套R22、R23和R24 符合DIN EN 45545-2标准 (风险层 HL1 - HL3) |
| 环境条件 | |
| 环境温度（运行） | -40 °C ... 125 °C |
| 测试 | |
| 标准/规范 | PC: 铁路车辆防火 — 需要整套R22、R23和R24 符合DIN EN 45545-2标准 (风险层 HL1 - HL3) |
