CHARX control modular – 用于充电站和家用充电站的交流充电控制器

用于充电站和家用充电点的交流充电控制器

CHARX control模块型交流充电控制器是用于模式3电动汽车充电的可持续型智能充电桩的核心组成部分。它们采用开放式Linux平台,因此可立即用于各种物联网 (IoT) 应用、智能型服务和行业耦合。可扩展的产品组合涵盖所有充电应用——从家用充电站到停车场。

Go to Product Detail Page for item 1139022
CHARX SEC-3000 - AC充电控制器
CHARX SEC-3000 - AC充电控制器
1139022

CHARX control modular,AC充电控制器,含嵌入式Linux系统,IEC 61851-1,操作模式: Stand-Alone,客户端,服务器,接口: 以太网(2x),CHARX control modular系统总线,MICRO-USB C型,通信传输协议: OCPP 1.6J,Modbus/TCP,MQTT,可连接外围设备: 能量测量设备,RFID,直流剩余电流检测,DIN导轨安装

Go to Product Detail Page for item 1139018
CHARX SEC-3050 - AC充电控制器
CHARX SEC-3050 - AC充电控制器
1139018

CHARX control modular,AC充电控制器,含嵌入式Linux系统,IEC 61851-1,ISO 15118,操作模式: Stand-Alone,客户端,服务器,接口: 以太网(2x),CHARX control modular系统总线,MICRO-USB C型,通信传输协议: OCPP 1.6J,Modbus/TCP,MQTT,可连接外围设备: 能量测量设备,RFID,直流剩余电流检测,DIN导轨安装

Go to Product Detail Page for item 1139012
CHARX SEC-3100 - AC充电控制器
CHARX SEC-3100 - AC充电控制器
1139012

CHARX control modular,AC充电控制器,含嵌入式Linux系统,IEC 61851-1,操作模式: Stand-Alone,客户端,服务器,接口: 以太网(2x),蜂窝通信(4G/2G),CHARX control modular系统总线,MICRO-USB C型,通信传输协议: OCPP 1.6J,Modbus/TCP,MQTT,可连接外围设备: 能量测量设备,RFID,直流剩余电流检测,DIN导轨安装

Go to Product Detail Page for item 1138965
CHARX SEC-3150 - AC充电控制器
CHARX SEC-3150 - AC充电控制器
1138965

CHARX control modular,AC充电控制器,含嵌入式Linux系统,IEC 61851-1,ISO 15118,操作模式: Stand-Alone,客户端,服务器,接口: 以太网(2x),蜂窝通信(4G/2G),CHARX control modular系统总线,MICRO-USB C型,通信传输协议: OCPP 1.6J,Modbus/TCP,MQTT,可连接外围设备: 能量测量设备,RFID,直流剩余电流检测,DIN导轨安装

优势

  • [x]总宽度仅为18.8或37.6 mm的设备,支持多种功能
  • [x]并列安装控制模块,可实现灵活扩展
  • [x]支持各类通用协议和接口
  • [x]采用可插拔的直插式正面连接技术,可免工具安装
  • [x]即插即用且可通过基于web的管理实现快速调试
  • [x]适用于实现客户软件的开放式Linux平台

新产品

CHARX control modular系列交流充电控制器

交流充电控制器软件更新

提高连接性能、便利性和安全性

CHARX control modular系列交流充电控制器是可持续型智能充电桩的核心组成部分。依托1.7.0版本软件,3000型号控制器可支持WLAN,并获得了更丰富的功能和改进,以提升使用的便捷性和安全性。

主要特点

  • 软件版本:1.7.0
  • 可用作WLAN客户端或WLAN接入点
  • 所需WLAN USB适配器:SparkLAN WUBT-239ACN(BT)
  • OCCP 1.6J WSS连接
  • 通过Modbus/TCP定义负载电路的电流值
  • 多种安全补丁
  • 通过相应产品页面下载更新文件

优势

  • WLAN支持简化了调试过程,可无线使用OCPP等现有接口
  • OCPP 1.6J允许与后端建立TLS加密的WebSocket连接
  • 面向整个充电场的动态电流值定义,实现便捷的负载管理
  • 网络安全设计更完善,有效降低未授权访问充电站的风险

校准法规产品套件

符合校准法规要求的交流充电过程计费

符合校准法规要求的计费 配备CHARX control模块化交流充电控制器

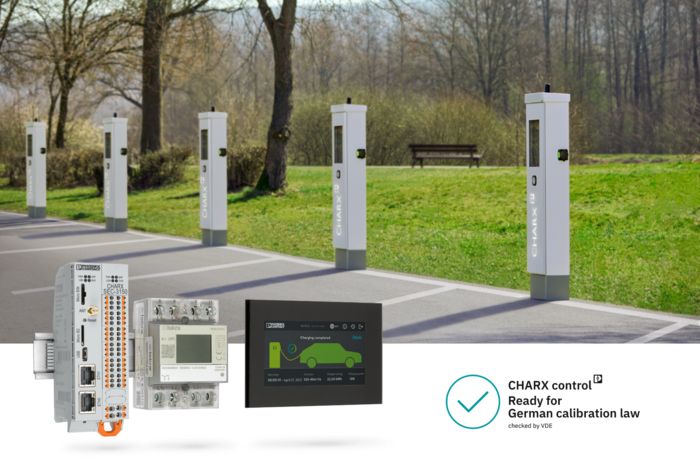

使用菲尼克斯电气预认证产品套件,轻松实施符合德国测量和校准法规的计费,大幅简化交流充电解决方案的认证过程。

  • 一站式供应所有必需的硬件和软件组件
  • 全套文件资料和测试报告
  • 可通过多个充电点灵活构建拓扑
  • 内置显示器实时显示所有校准相关数据,实现自由设计
  • 使用防篡改软件,减少充电站密封作业量

由产品经理介绍

适用于智能充电桩的控制器 了解CHARX control modular

与充电控制器CHARX control modular配合使用,具备多种接口,应用广泛
CHARX control modular系列3000型控制器
带多种接口的CHARX control modular系列1000型控制器
在CCS充电站进行的充电过程会进行计费 - 发票会显示在智能手机上
配有电动汽车充电站的停车场
与充电控制器CHARX control modular配合使用,具备多种接口,应用广泛

将电网、楼宇、本地发电机、充电站和电动汽车等诸多部门及利益攸关方耦合在一起,这对于电动汽车的未来发展愈发重要。

因此,对于使用可再生能源的可持续型电动汽车基础设施而言,通信至关重要。其中包括将电动汽车集成至智能电网或智能家居中,高效且人性化的业务流程,以及适用于停车场充电站运营商的设备和补丁管理方案。

所有这些服务均需要基于各类协议的安全通信。新一代CHARX control modular控制器、开放式Linux平台和菲尼克斯电气的专业应用知识为您提供鼎力支持,助您应对挑战。

CHARX control modular系列3000型控制器

3000型智能控制器总宽仅为37.6 mm,可提供各种功能与接口:

  • 以太网和4G蜂窝通信
  • 动态充电和负载管理
  • 通过开放式充电桩协议(OCPP)集成至后台
  • 符合ISO 15118标准的车辆到电网通信
  • 适配客户应用的开放式Linux平台

单台3000型控制器可管理多达48个充电桩, 并通过Modbus/TCP或MQTT协议无缝集成上级系统,用于计费和楼宇管理。

带多种接口的CHARX control modular系列1000型控制器

1000型控制器壳体宽度仅为18.8 mm,可提供标准充电过程所需的各种接口和功能:

  • 充电插座或充电枪
  • 电流接触器
  • RFID识别
  • 能量测量
  • 剩余电流监测
  • 市电故障时解锁充电连接器
  • I/O模块支持自由组态, 可用于LED控制

因此,1000型控制器可用作单枪桩的独立控制器。您亦可将其配合3000型控制器使用,控制范围即可扩展至12个充电桩。

在CCS充电站进行的充电过程会进行计费 - 发票会显示在智能手机上

使用菲尼克斯电气经过VDE预认证的产品套件,可轻松实施符合德国测量和校准法规的计费,大幅简化交流充电桩的认证过程。套件包括:

  • 内置显示屏
  • 签约电能表
  • 充电控制器软件
  • 全套文件资料和测试报告

优势:

  • 一个显示屏可呈现多达12个充电点,节省成本
  • 实时展示与校准法规相关的数据,设计灵活
  • 使用防篡改软件,减少密封作业量
  • 一站式供应所有硬件和软件组件

配有电动汽车充电站的停车场

CHARX control modular充电控制器,助力电动汽车电池的智能充电。此外,控制器还可在必要时将电力馈回电网。通过使用电动汽车充当电力缓冲器,车队即可转型为盈利的储能设施。

这一操作背后所采用的技术即为车电互联(V2G)。ISO 15118标准阐述了相关技术要求和基本条件。CHARX control modular不仅满足该标准,还可用于车电互联。

交流充电控制器产品视频

3D产品视图
以3D形式体验各项细节

详细查看CHARX control modular 3150。可使用缩放和旋转功能从各个角度自由查看该产品。

跳转至3D产品视图
CHARX control modular 3150的3D产品视图

操作简便 从安装到维护

研发CHARX control模块型控制器时,我们尤为注重其易用性,致力打造直观的操作方案。其模块化系统架构可让用户高度灵活地实现应用。

操作简便 从安装到维护

CHARX control modular系列中的充电控制器模块
即插即用:模块依次连接在DIN导轨上,由DIN导轨连接器供电,且在本地网络中可自动检测到此类模块, 这大大降低了接线工作量。
CHARX control modular系列充电控制器,采用直插式连接技术进行接线
接线:采用插拔式前置连接和直插式连接技术,无需工具即可进行控制模块接线,大大减少安装时间
通过基于Web的管理系统实现CHARX control modular组态
启动:控制器模块可通过基于Web的管理进行直观配置。在该系统内点击几下鼠标,即可将一个充电桩的组态复制到其他充电桩。
适用于CHARX control modular充电控制器的模块更换
维护:模块正面的插拔式接口采用锁紧和释放技术,因此可快速更换模块,无需重新接线

适用于各类充电应用的可扩展解决方案 从家用充电桩到停车场

欢迎了解CHARX control modular产品如何在各类应用中发挥其通用性,以及如何为客户量身定制系统。

可扩展适用于各种应用场合 从家用充电桩到停车场

CHARX control modular 1000型充电控制器的集成示例:配备无通信连接功能的家用单枪桩
示例1:室外停车场配备无通信功能的家用单枪桩。1000型控制器配备了单枪桩所必需的各种功能,如剩余电流检测、断电时解锁充电连接器等功能。向RFID允许列表添加用户,即可授予访问权限。
CHARX control modular 3150型控制器的集成示例:智慧城市中集成无线后台系统的单枪桩
示例2:智慧城市中集成无线后台系统的单枪桩。3150型控制器内置4G调制解调器,可通过OCPP协议将充电桩无线集成至计费系统中。充电桩设计紧凑,例如可集成至路灯系统中。
CHARX control modular 3100型和1000型控制器的集成示例:公司停车场配备带后台接口和终端的三个双枪桩
示例3:公司停车场配备带后台接口和终端的三个双枪桩。一个由1台3100型及1000型控制器组成的双枪桩可控制两个下级双枪桩,而每个下级充电桩则由1台3000型及1000型控制器构成。触控终端与后台系统通过3100型控制器连接。
CHARX control modular 3000型和1000型控制器的集成示例:停车场配备48个充电桩和一个带后台接口的中央控制柜
示例4:停车场配备48个充电桩和一个带后台接口的中央控制柜。1台3000型和11台1000型控制器通过DIN导轨连接器连接,即可构成包含12个充电桩的集群。其中,3000型控制器还用于管理另外三个相同结构的集群,即管理总共48个充电桩。

交流充电控制器对比 选择更适配您应用的充电控制器

CHARX control modular 1000
CHARX control modular 3000
CHARX control modular 3100
CHARX control modular 3150 ¹⁾
CHARX control modular 1000

CHARX control modular 3000

CHARX control modular 3100

CHARX control modular 3150 ¹⁾

宽度 18.8 mm 37.6 mm 37.6 mm 37.6 mm
目的 客户端、独立使用 服务器、客户端、独立使用 服务器、客户端、独立使用 服务器、客户端、独立使用
Linux、以太网、开放充电协议、负载管理
4G/2G蜂窝通信
ISO 15118通信
跳转至产品 跳转至产品 跳转至产品 跳转至产品

¹⁾我们也提供无4G/2G蜂窝通信的型号(CHARX control modular 3050)。

常规交流充电控制器概览

我们会继续将常规充电控制器纳入产品系列之中:

CHARX control基础型
CHARX control基础型
CHARX control高级型
CHARX control高级加强型xp
CHARX control基础型

CHARX control基础型

CHARX control高级型

CHARX control高级加强型xp

设计 印刷电路板 DIN导轨安装式壳体 DIN导轨安装式壳体 DIN导轨安装式壳体
宽度 120 mm 124 mm 72 mm 162 mm
应用 单枪桩 单枪桩 联网的充电桩 可集成至后台系统的联网充电桩
市电故障时解锁充电连接器
剩余电流监测
以太网、电能表接口
3G/2G蜂窝通信、RFID读取器接口、后台接口、负载管理
直接跳转至产品(示例) 直接跳转至产品(示例) 直接跳转至产品 直接跳转至产品(示例)
