K-7E-M17 M9/2,0-D01/M17 F8 - Connector aan beide zijden met kunststof omspoten - 1619323

Technische gegevens

Opmerking

Aanwijzing voor de bediening	Let op deratingcurve.
Veiligheidsaanwijzing
Veiligheidsaanwijzing	WAARSCHUWING: connectoren mogen niet onder belasting worden ingestoken of ontkoppeld. Het negeren alsmede een onvakkundig gebruik kunnen lichamelijk letsel en/of materiële schade tot gevolg hebben.
		• WAARSCHUWING: neem alleen foutloze producten in gebruik. Controleer de producten regelmatig op beschadigingen. Stel defecte producten onmiddellijk buiten bedrijf. Vervang beschadigde producten. Reparatie is niet mogelijk.
		• WAARSCHUWING: alleen gekwalificeerde elektriciens mogen het product installeren en gebruiken met inachtneming van de volgende veiligheidsaanwijzingen. Het vakpersoneel moet de principes van de elektrotechniek kennen. Deze personen moeten gevaren kunnen herkennen en kunnen vermijden. Het betreffende symbool op de verpakking verwijst ernaar dat voor de installatie en het gebruik elektrotechnisch vakkundig personeel is vereist.
		• De producten zijn geschikt voor toepassingsgebieden in de installatie-, besturings- en elektrische werktuigbouw.
		• Bij gebruik van de connectoren buitenhuis dienen deze afzonderlijk te worden beschermd tegen omgevingsinvloeden.
		• Geconfectioneerde producten mogen niet worden gemanipuleerd of onvakkundig worden geopend.
		• Gebruik alleen contrastekers die zijn gespecificeerd volgens de normen in de technische gegevens (die bijv. in het toebehoren van het product op het internet onder phoenixcontact.com/products zijn vermeld).
		• Bij direct gebruik van het product in combinatie met producten van andere fabrikanten is de gebruiker daarvoor verantwoordelijk.
		• Bij bedrijfsspanningen > 50 V AC dienen elektrisch geleidende connectorbehuizingen te worden geaard
		• Let erop dat de rand- of functionele aarde vakkundig is aangesloten.
		• Voor het combineren van meerdere stroomcircuits in één kabel en/of één connector gelden VDE 0100/1.97 § 411.1.3.2 en DIN EN 60 204/11.98 § 14.1.3
		• Gebruik uitsluitend het gereedschap dat door Phoenix Contact is aanbevolen
		• De montageaanwijzingen/Design In-documentatie in het downloadgebied op het internet onder phoenixcontact.com/products bij het producten dienen in acht te worden genomen.
		• Gebruik de connector alleen in een volledig ingestoken en vergrendelde toestand.
		• Let erop dat bij het plaatsen van de leiding de trekbelasting op de connectoren niet hoger is dan de volgens de norm vastgelegde limieten.
		• Neem de minimale buigradius van de leiding in acht. Leg de leiding zonder deze te verdraaien.
		• De connector warmt tijdens het normale bedrijf op. Afhankelijk van de omgevingsomstandigheden kan het oppervlak van de connector verder worden opgewarmd. Dan is de gebruiker verantwoordelijk voor het aanbrengen van waarschuwingsaanwijzingen (bijv. DIN EN ISO 13732-1:2008-12).

Connectoren

Gegevens connector
bouwvorm	voorgeconfectioneerd
materiaal behuizing	Zinkspuitgietwerk
Schroefdraadsoort	M17
Type vergrendeling	Schroefvergrendeling
beschermklasse	IP67, in vergrendelde toestand
aantal polen	7+PE
draairichting	standaard
Type contactswitch	Bus
steekcycli	50
Contactweerstand	< 0,3 mΩ
Spanning	630 V
overspanningscategorie	III
vervuilingsgraad	3
test-stootspanning	6 kV
omgevingstemperatuur (bedrijf)	-40 °C ... 105 °C
Gegevens kabel
Kabeltype	PSLC11Y-J
Afgeschermd	ja

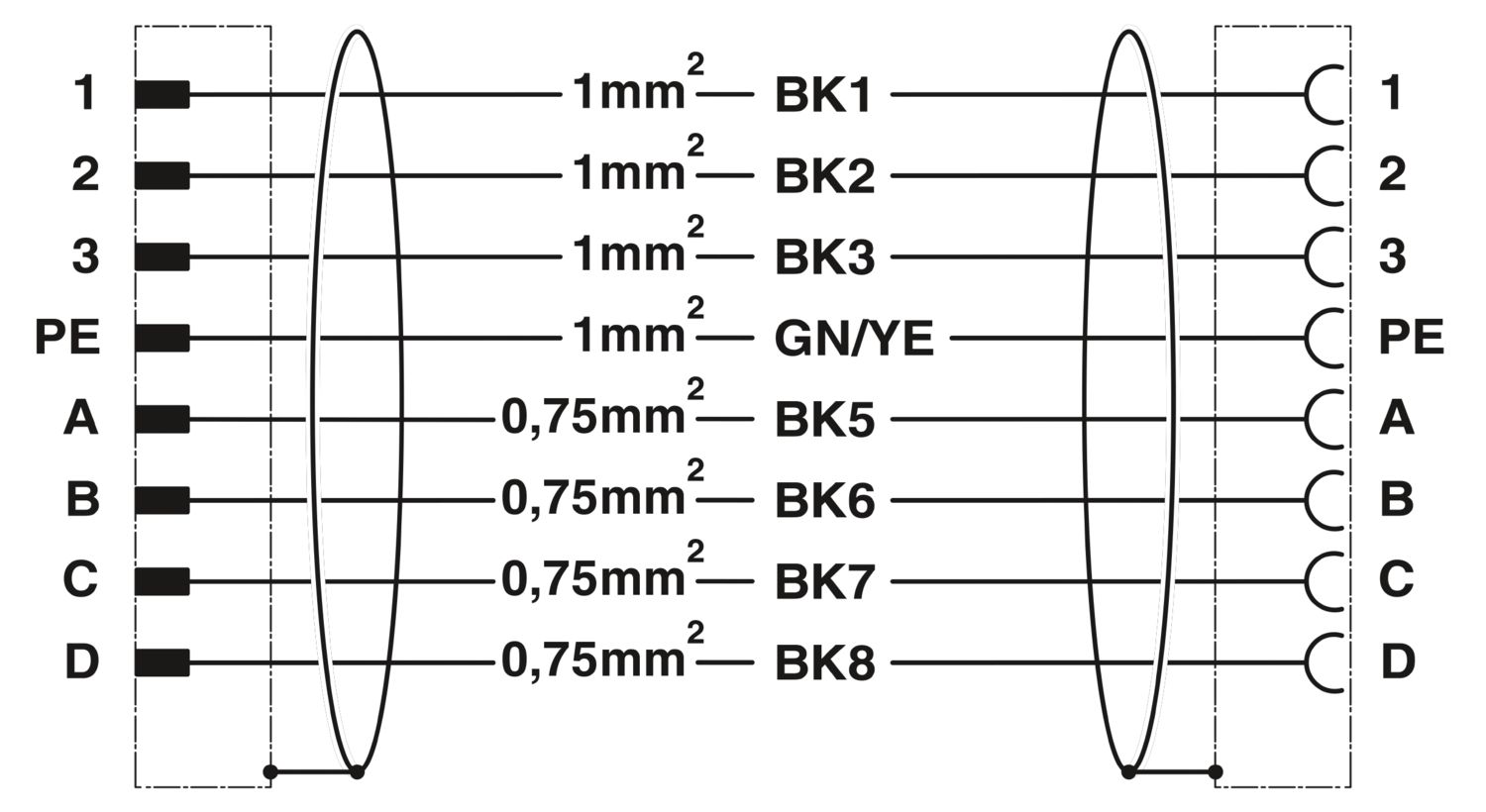

kabelopbouw	4 x 1 mm² + 2 x 2 x 0,75 mm² StC
kabelopbouw (AWG)	18 AWG/ 4c + 19 AWG/ 2pr
kabelbuitendiameter	11,00 mm
buitenmantel, materiaal	PUR
materiaal aderisolatie	TPM
buitenmantel, kleur	oranje RAL 2003
nominale spanning kabel	1000 V
Testspanning	4 kV (2 kV signaal)
Nominale stroom	15 A
kleinste buigradius, flexibel gelegd	110 mm
omgevingstemperatuur (bedrijf) bij vaste montage	-40 °C ... 80 °C
omgevingstemperatuur (bedrijf) bij flexibele montage	-20 °C ... 60 °C
Informatie connectoren (tweede pagina)
bouwvorm	voorgeconfectioneerd
materiaal behuizing	Zinkspuitgietwerk
Schroefdraadsoort	M17
beschermklasse	IP67, in vergrendelde toestand
aantal polen	7+PE
draairichting	standaard
Type contactswitch	Stift
steekcycli	50
Contactweerstand	< 0,3 mΩ
Spanning	630 V
overspanningscategorie	III
vervuilingsgraad	3
test-stootspanning	6 kV
omgevingstemperatuur (bedrijf)	-40 °C ... 105 °C

Kabel/leiding

kabellengte	2 m

Commerciële gegevens

Artikelnummer	1619323
Verpakkingseenheid	1 Stuks
Minimale bestelhoeveelheid	2 Stuks
Verkoopcode	ABRDBG
Productcode	ABRDBG
GTIN	4046356830638
Gewicht per stuk (inclusief verpakking)	544,614 g
Gewicht per stuk (exclusief verpakking)	528,494 g
Douanetariefnummer	85444290
Land van herkomst	DE

Classificaties

ECLASS-13.0	27060106
ECLASS-15.0	27060106

EU RoHS
Voldoet aan de eisen van de RoHS-richtlijn	Ja
uitzonderingsregelingen voor zover bekend	6(b), 6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Een China RoHS declaratietabel met betrekking tot het artikel, is als download beschikbaar en vindt u bij het betreffende artikel onder Fabrikantverklaring. Voor geen van de artikelen met EFUP-E is een China RoHS declaratietabel beschikbaar en nodig.
EU REACH SVHC
Aanduiding van REACH-kandidaatstof (CAS-nr.)	Lead (CAS-nr.: 7439-92-1)
SCIP	352af294-ab9d-4919-bbc0-8b30d66b2af8
