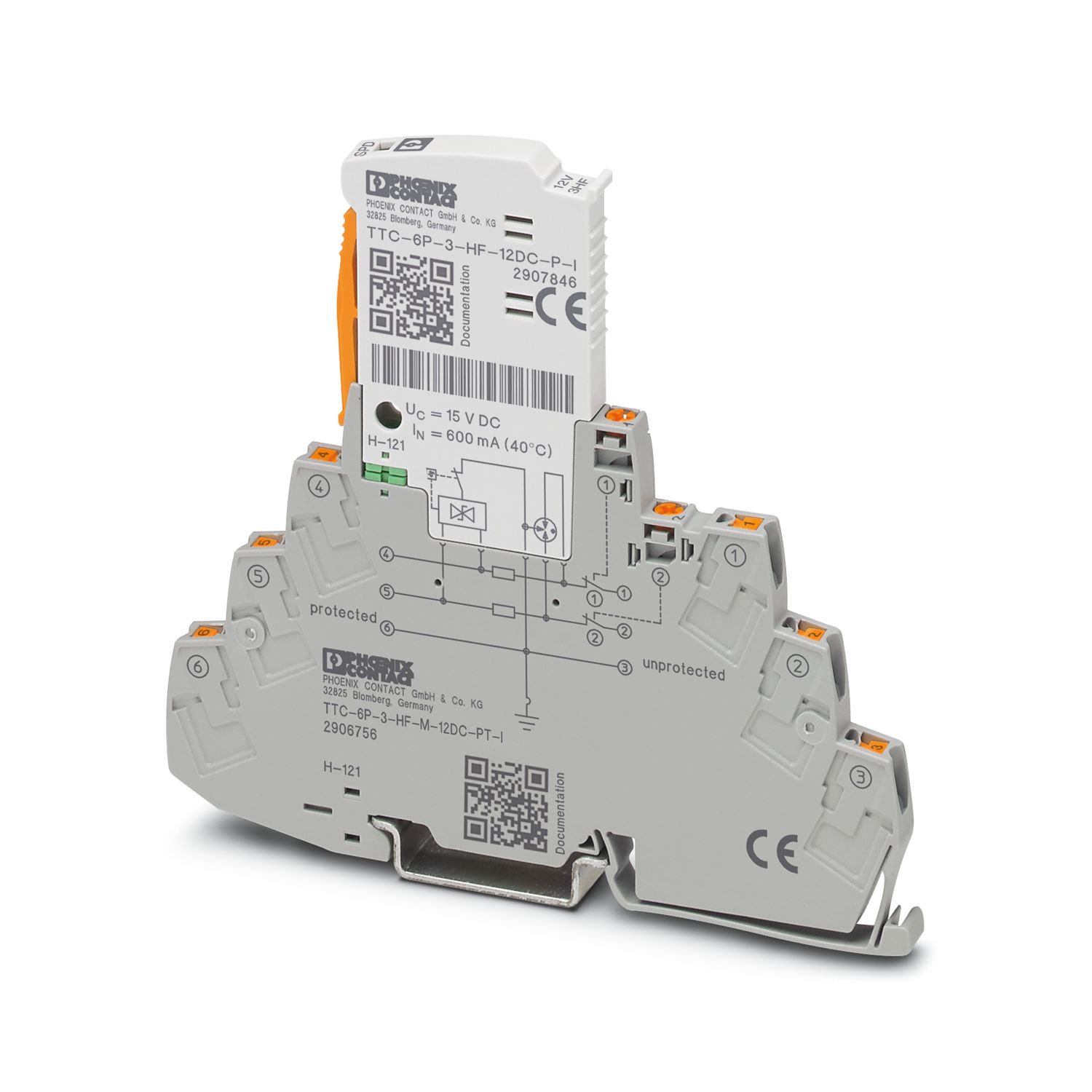

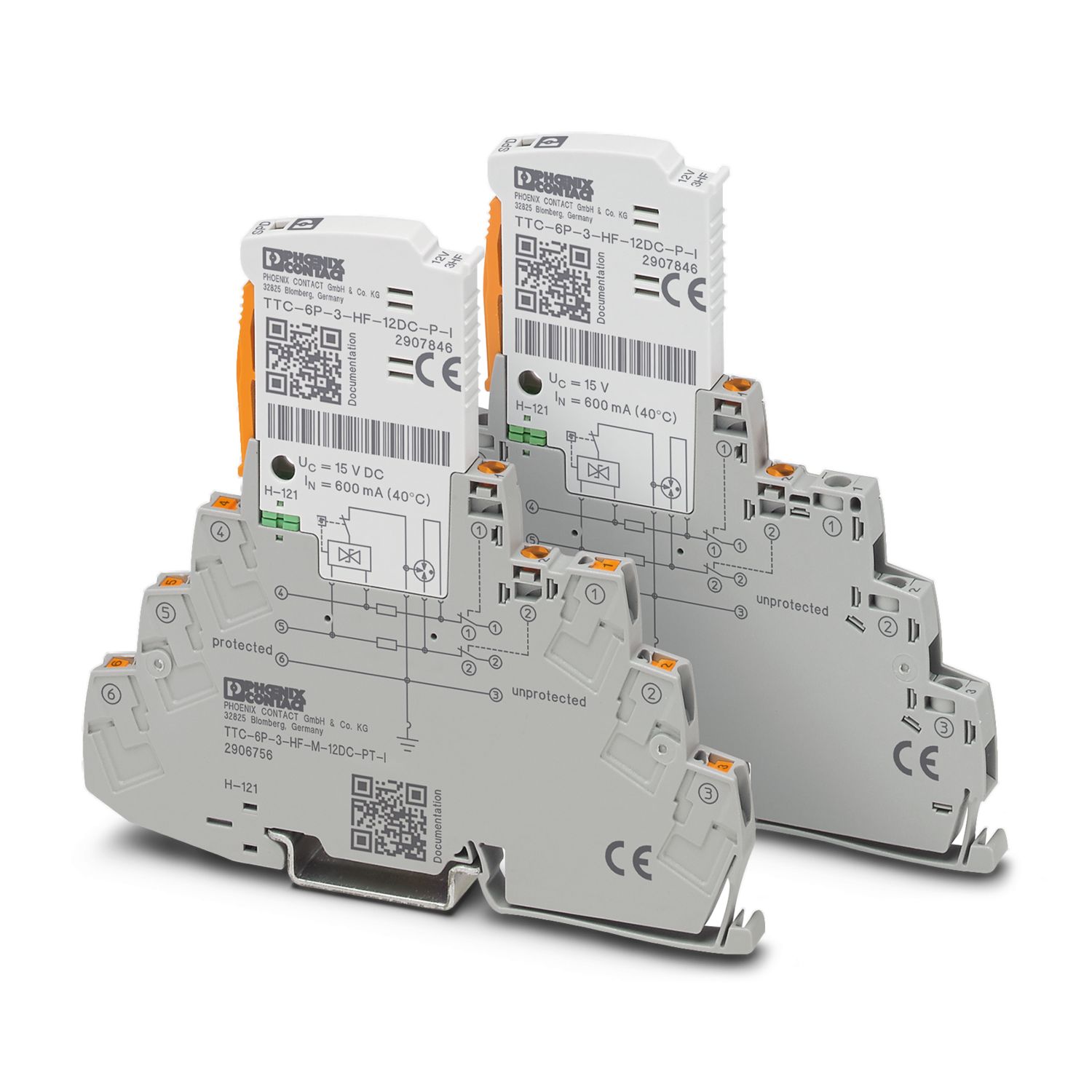

TTC-6P-3-HF-M-12DC-PT-I
-
Overspanningsbeveiligingsmodule
2906756

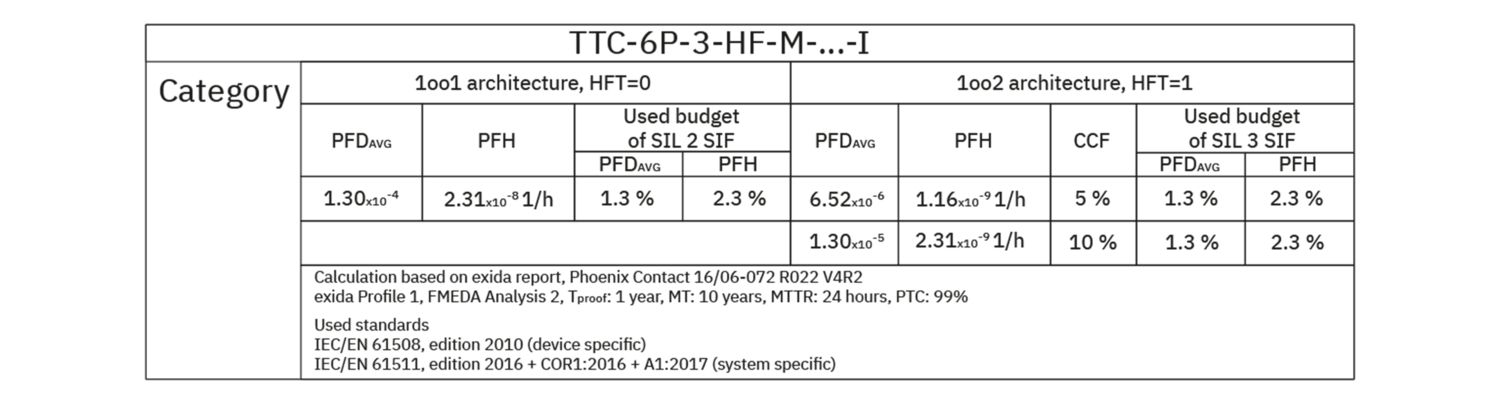

Overspanningsbeveiliging, bestaande uit beveiligingssteker en basiselement, met geïntegreerde statusindicatie en messcheiding voor drie signaaladers met gemeenschappelijk referentiepotentiaal. Voor HF-toepassingen en telecommunicatie-interfaces zonder voedingsspanning, EX e-toelating voor zone 2. Kan worden gebruikt in veiligheidscircuits tot SIL 3.
Productdetails
| Producttype | Overspanningsbeveiliging voor de informatietechniek |
| Productfamilie | TERMITRAB complete |
| IEC-testklasse | C1 |
| C2 | |
| C3 | |
| D1 | |
| bouwvorm | moduul voor railmontage, tweedelig steekbaar |
| Isolatie-eigenschappen | |
| Overspanningscategorie | III |
| Vervuilingsgraad | 2 |
| nominale spanning UN | 12 V DC |
| Aansluitmethode | Push-in-aansluiting |
| Aderdoorsnede soepel | 0,2 mm² ... 2,5 mm² |
| Aderdoorsnede massief | 0,2 mm² ... 4 mm² |
| Aderdoorsnede AWG | 24 ... 12 |
| Maximale ingangsstroom | 600 mA (T4 / ≤ 30 °C) |
| 500 mA (T4 / > 30 °C ... ≤ 50 °C) | |
| 400 mA (T4 / > 50 °C ... ≤ 70 °C) | |
| Maximale ingangsspanning | 15 V DC |
| hoogtepositie | ≤ 2000 m (amsl) |
| omgevingstemperatuur (bedrijf) | -40 °C ... 70 °C (T4) |
| Maatschets |
|
| Breedte | 6,2 mm +0,1 mm |
| Hoogte | 105,8 mm |
| diepte | 100 mm (incl. montagerail 7,5 mm) |
| Kleur (Basiselement) | grijs (RAL 7042) |
| Kleur (Connector) | lichtgrijs (RAL 7035) |
| Brandbaarheidsklasse volgens UL 94 | V-0 |
| Isolatiemateriaal | PBT |
| materiaal behuizing | PBT |
| Mechanische gegevens | |
| open zijwand | Nee |
| signaalrichting | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Maximale continue spanning UC | 15 V DC |
| 10 V AC | |
| Nominale stroom | 600 mA (56 °C) |
| Effectieve bedrijfsstroom IC bij UC | ≤ 100 µA |
| aardstroom IPE | ≤ 200 µA |
| nominale afleidstootstroom In (8/20) µs (ader/ader) | 5 kA |
| nominale afleidstootstroom In (8/20) µs (ader-aarde) | 5 kA |
| Impulsafleidstootstroom Iimp (10/350) µs (ader-ader) | 0,5 kA |
| Impulsafleidstootstroom Iimp (10/350) µs (ader-aarde) | 0,5 kA |
| Totaalafleidstootstroom ITotal (8/20) µs | 10 kA |
| beveiligingsniveau Up (ader-ader) | ≤ 145 V (C1 - 1 kV / 500 A) |
| ≤ 260 V (C2 - 10 kV / 5 kA) | |
| ≤ 25 V (C3 - 25 A) | |
| ≤ 30 V (C3 - 100 A) | |
| beveiligingsniveau Up (ader-aarde) | ≤ 80 V (C1 - 1 kV / 500 A) |
| ≤ 95 V (C2 - 10 kV / 5 kA) | |
| ≤ 25 V (C3 - 25 A) | |
| ≤ 30 V (C3 - 100 A) | |
| beveiligingsniveau Up statisch (ader-ader) | ≤ 40 V (C1 - 1 kV / 500 A) |
| ≤ 95 V (C2 - 10 kV / 5 kA) | |
| beveiligingsniveau Up statisch (ader-aarde) | ≤ 40 V (C1 - 1 kV / 500 A) |
| ≤ 95 V (C2 - 10 kV / 5 kA) | |
| Aanspreektijd tA (ader-ader) | ≤ 1 ns |
| aanspreektijd tA (ader-aarde) | ≤ 1 ns |
| tussenschakeldemping aE, symm. | typ. 0,3 dB (≤ 8,7 MHz/150 Ω) |
| tussenschakeldemping aE, asymm. | typ. 0,3 dB (≤ 10,5 MHz/150 Ω) |
| Grensfrequentie fg (3 dB), symm. in het 150 Ω-systeem | typ. 60 MHz |
| Grensfrequentie fg (3 dB), asymm. (PE) in het 150 Ω-systeem | typ. 60 MHz |
| Capaciteit (ader-ader) | typ. 32 pF |
| Capaciteit (ader-aarde) | typ. 32 pF |
| Weerstand per pad | 1,65 Ω ±20 % |
| melding overspanningsbeveiliging defect | optisch |
| max. vereiste voorzekering | 630 mA (FF) |
| Stootstroomvastheid (ader-ader) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C3 - 100 A | |
| Stootstroomvastheid (ader-aarde) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Impuls-resettijd (ader-ader) | ≤ 30 ms |
| Impuls-resettijd (ader-aarde) | ≤ 30 ms |
| Aanvullende technische gegevens | |
| max. totaalafleidstootstroom I total max (8/20) µs | 20 kA (1x - non Ex) |
| Omgevingsomstandigheden | |
| beschermklasse | IP20 |
| omgevingstemperatuur (bedrijf) | -40 °C ... 85 °C |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 85 °C |
| hoogtepositie | ≤ 4000 m (amsl) |
| Toelaatbare luchtvochtigheid (bedrijf) | 5 % ... 95 % |
| Conformiteit/toelatingen | |
| UL, USA / Canada | Class I, Div. 2, Groups A, B, C, D T4A |
| normen/bepalingen | IEC 61643-21 |
| Opmerking | 2000 + rectificatie 2001 + A1:2008, gemodificeerd + A2:2012 |
| EN 61643-21 | |
| normen/bepalingen | EN 61643-21 |
| Opmerking | 2001 + A1:2009 + A2:2013 |
| normen/bepalingen | IEC 60079-0 |
| Opmerking | 2017 |
| normen/bepalingen | IEC 60079-7 |
| Opmerking | 2017 |
| normen/bepalingen | EN IEC 60079-0 |
| Opmerking | 2018 |
| normen/bepalingen | EN IEC 60079-7 |
| Opmerking | 2015 + A1:2018 |
| montagetechniek | Montagerail: TH 35 - 7,5 mm |
Uw voordelen
Ruimte- en kostenbesparend door smalle bouwbreedte van slechts 6 mm
Permanente bewaking van de beveiligingsmodulen en mechanische statusindicatie met optionele afstandsmelding
Eenvoudige selectie voor iedere vereiste in de M&R-techniek dankzij het complete programma met producteigenschappen op maat
Eenvoudig testen en documenteren met de CHECKMASTER 2 dankzij steekbare beveiligingsmodules
Geen beïnvloeding van het signaal bij onderhoudswerkzaamheden dankzij impedantieneutraal insteken en uittrekken van de beveiligingssteker
