HC-M-B16-MF-H
-
Moduuldragerframe
1417405
Moduuldragerframe, bouwgrootte: B16, uitvoering : voor de wartelzijde (A, B, C, ...), 4 mm2 ... 6 mm2, toepassing: Moduuldragerframe
Productdetails
| Producttype | Moduuldragerframe |
| serie | HC-M-B |
| HC-M-02 | |
| HC-M-03 | |
| HC-M-03/04 | |
| HC-M-04 | |
| HC-M-05 | |
| HC-M-06 | |
| HC-M-08 | |
| HC-M-08-GBIT | |
| HC-M-12 | |
| HC-M-17 | |
| HC-M-20 | |
| HC-M-25 | |
| HC-M-DSUB | |
| HC-M-EMV | |
| HC-M-HV | |
| HC-M-HS | |
| HC-M-00 | |
| toepassing | Moduuldragerframe |
| bouwvorm | B16 |
| B32 | |
| Aantal steekplAatsen | 4 |
| uitvoering | voor de wartelzijde (A, B, C, ...) |
| Aderaansluiting | |
| aansluitdoorsnede | 4 mm² ... 6 mm² (voor PE-ader - vermogenszijde) |
| 1 mm² ... 2,5 mm² (voor PE-ader besturingszijde) | |
| aansluitdoorsnede AWG | 12 ... 10 (voor PE-ader - vermogenszijde) |
| 18 ... 14 (voor PE-ader besturingszijde) | |
| Aanhaalmoment | 0,5 Nm ... 0,8 Nm (Bevestigingsschroeven voor de montage in de HEAVYCON-behuizingen) |

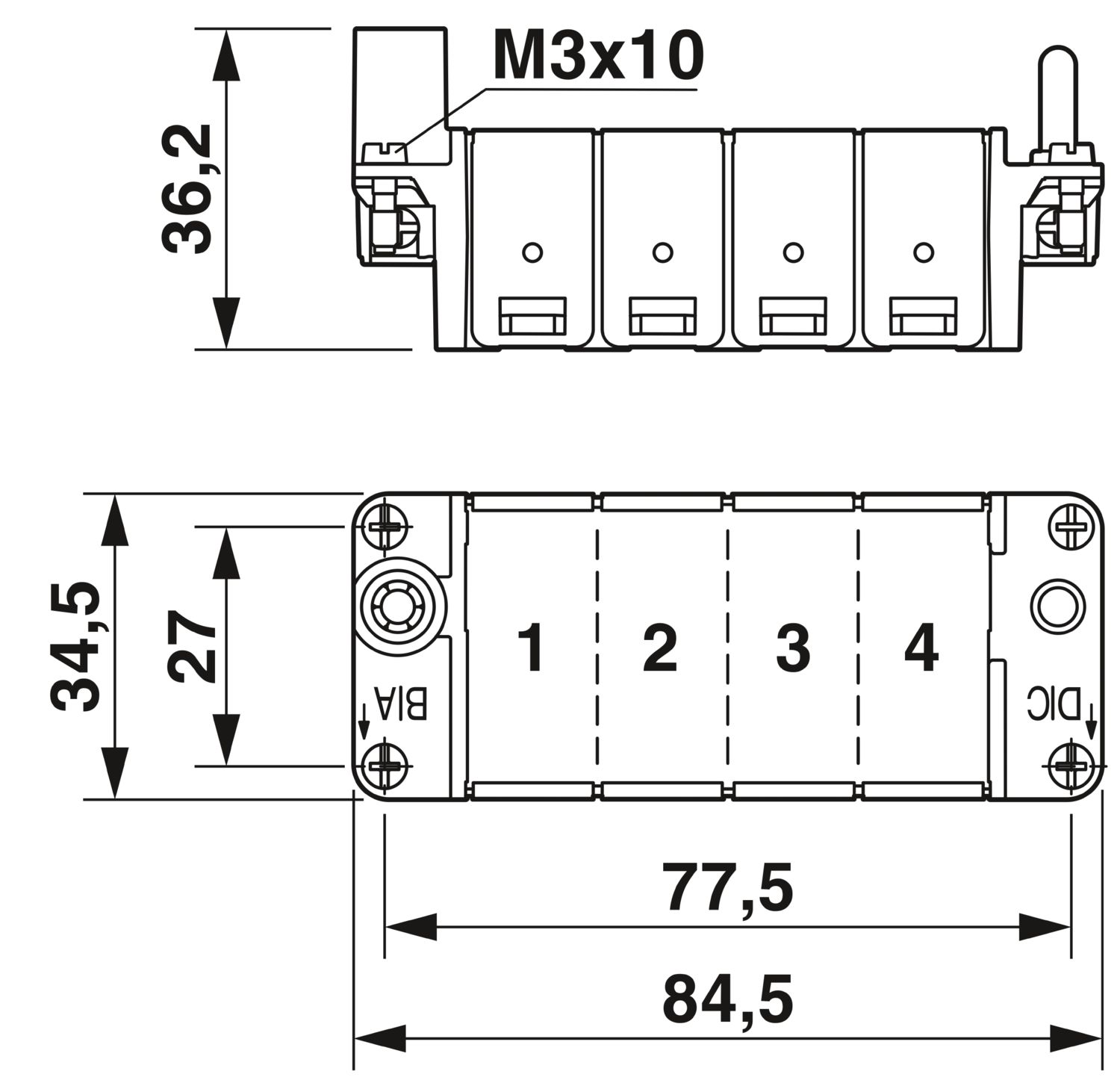

| Maatschets |
|
| Breedte | 34,5 mm |
| Hoogte | 36,2 mm |
| lengte | 84,5 mm |
| materiaal contactblok | zinkspuitgietlegering |
| Mechanische gegevens | |
| steekcycli | ≥ 500 |
| Omgevingsomstandigheden | |
| omgevingstemperatuur (bedrijf) | -40 °C ... 125 °C |
| Montage-instructie | HC-MHR-PE16 (1636981) voor uitbreiding van de PE-aansluiting naar 16 mm². |
| Bij PE-aders adereindhulzen gebruiken (PE-bevestigingsschroeven zonder draadbescherming), bij behuizingen zonder schroefdraadbus met zijdelingse kabelaansluiting bedraagt de max. schroefdraadlengte van de wartel 12 mm |
