FLKMS-D37 SUB/S/ZFK3DS/PE
-
Interfacemodul
2295965

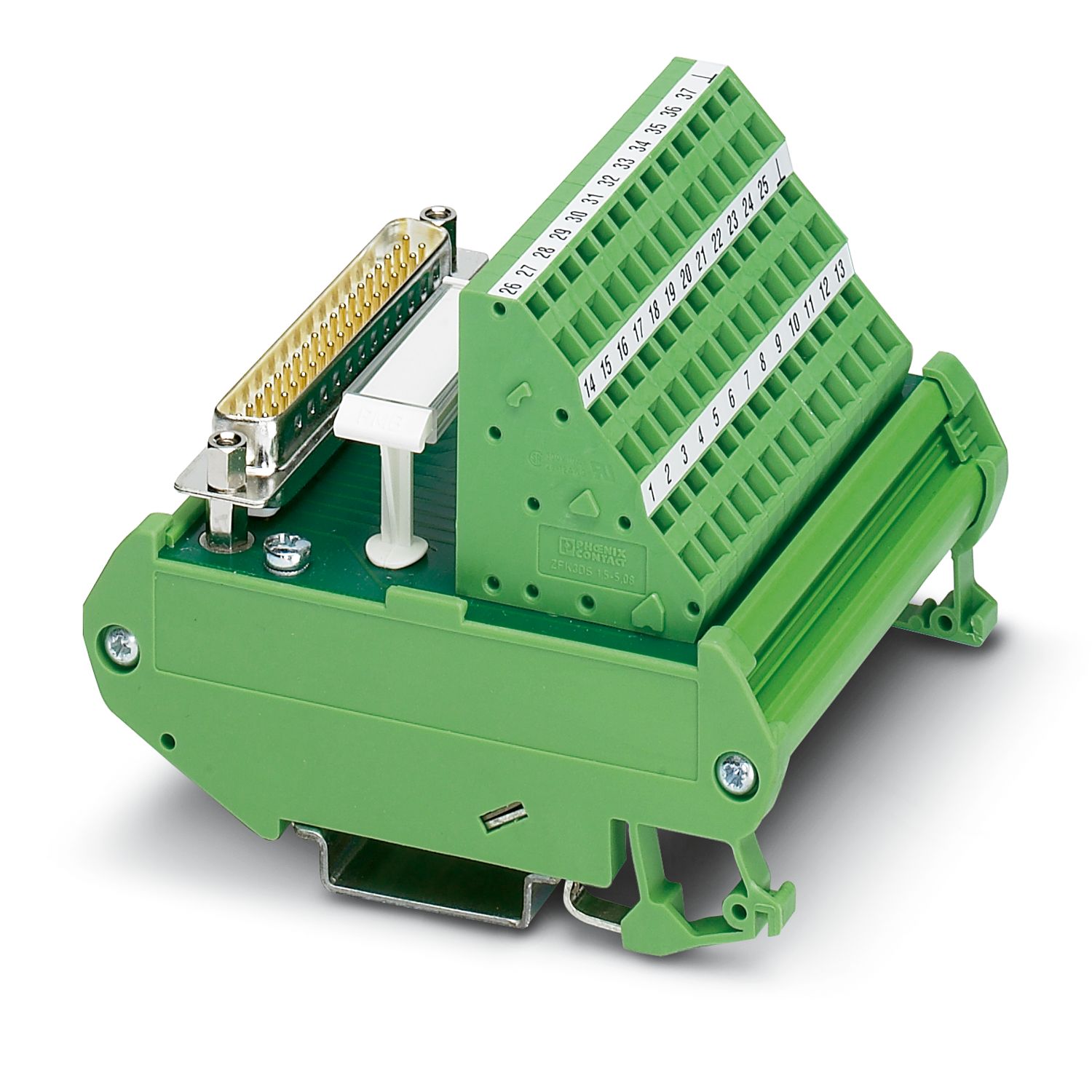

VARIOFACE-moduul, met veerdrukaansluiting en D-SUB-miniatuurstiftconnector, voor montage op NS 35/7,5 of NS 32, aantal polen: 37
Productdetails
| aantal polen | 37 |
| Isolatie-eigenschappen: lucht- en kruipwegen | |
| Isolatie | functie-isolatie |
| Overspanningscategorie | II |
| Vervuilingsgraad | 2 |
| bedrijfsspanning (AC) | ≤ 30 V AC |
| bedrijfsspanning (DC) | ≤ 60 V DC |
| stroom (per kanaal) | ≤ 2,5 A |
| lucht- en kruipwegen | |
| Nominale isolatiespanning | 125 V |
| test-stootspanning | 1,2 kV (1,2 / 50 μs) |
| Aansluiting 1 (besturingsniveau) | |
| aansluiting overeenkomstig norm | IEC 60807-2 |
| Aansluitmethode | D-SUB-stiftconnector |
| schroefdraad | UNC 4-40 |
| Aantal Aansluitingen | 1 |
| aantal polen | 37 |
| steekcycli | > 500 |
| Rastermaat | 2,77 mm |
| Aansluiting 2 (veldniveau) | |
| Aansluitmethode | Veerdrukaansluiting |
| Striplengte | 7,5 mm |
| aantal polen | 39 |
| Aderdoorsnede massief | 0,2 mm² ... 2,5 mm² |
| Aderdoorsnede soepel | 0,2 mm² ... 1,5 mm² |
| 0,2 mm² ... 1,5 mm² | |
| 0,25 mm² ... 1,5 mm² (Adereindhuls zonder kunststofhuls) | |
| aderdoorsnede soepel (2 aders met dezelfde doorsnede) | 0,25 mm² ... 1,5 mm² (Adereindhulzen met kunststofhuls) |
| Aderdoorsnede AWG | 24 ... 14 |
| Rastermaat | 5,08 mm |
| statusindicatie aanwezig | nee |
| Artikelafmetingen | |
| Breedte | 79 mm |
| Hoogte | 90 mm |
| diepte | 73 mm |
| Kleur | groen (RAL 6021) |
| isolatiemateriaal behuizingen | PVC |
| Omgevingsomstandigheden | |
| beschermklasse (Module) | IP00 |
| beschermklasse (Inbouwpositie) | ≥ IP54 |
| omgevingstemperatuur (bedrijf) | -20 °C ... 50 °C |
| Omgevingstemperatuur (opslag/transport) | -20 °C ... 70 °C |
| hoogtepositie | ≤ 2000 m |
| lucht- en kruipwegen | |
| normen / bepalingen | EN IEC 60664-1 |
| montagetechniek | Railmontage |
| Inbouwpositie | willekeurig |
| Aanwijzing voor de bediening | Voor het beoogde gebruik moeten de instructies uit de installatierichtlijn (zie downloads) worden nageleefd. Voor toepassingen of gebruik met producten van derden moeten de specificaties, veiligheidsinformatie en waarschuwingen van de desbetreffende fabrikant ook worden nageleefd. |
| Artikelnummer | 2295965 |
| Verpakkingseenheid | 1 Stuks |
| Minimale bestelhoeveelheid | 1 Stuks |
| Verkoopcode | DK2A82 |
| Productcode | DK2A82 |
| GTIN | 4017918464530 |
| Gewicht per stuk (inclusief verpakking) | 186,5 g |
| Gewicht per stuk (exclusief verpakking) | 131,72 g |
| Douanetariefnummer | 85369010 |
| Land van herkomst | DE |
ECLASS
| ECLASS-13.0 | 27141152 |
| ECLASS-15.0 | 27141152 |
ETIM
| ETIM 10.0 | EC002780 |
UNSPSC
| UNSPSC 21.0 | 39121400 |
| EU RoHS | |
| Voldoet aan de eisen van de RoHS-richtlijn | Ja (Geen uitzonderingsregelingen) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Een China RoHS declaratietabel met betrekking tot het artikel, is als download beschikbaar en vindt u bij het betreffende artikel onder Fabrikantverklaring. Voor geen van de artikelen met EFUP-E is een China RoHS declaratietabel beschikbaar en nodig.
|
| EU REACH SVHC | |
| Aanduiding van REACH-kandidaatstof (CAS-nr.) | Geen stof met een massafractie van meer dan 0,1 % |
