cULus Recognized
Toelatings-ID: E60425-19770427| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| gebruiksgroep B | ||||
| 300 V | 10 A | 30 - 12 | ||
| gebruiksgroep D | ||||
| 300 V | 10 A | 30 - 12 | ||
UEGH 40/1
-
Elektronicabehuizing
2757144
Twee-etage elektronicabehuizing, compleet met 6 schroefaansluitingen aan elke zijde voor één printplaat
Productdetails
| Producttype | Complete behuizing |
| Behuizingstype | complete behuizing |
| Behuizingsserie | UEG |
| Productfamilie | UEGH |
| bouwvorm | aansluittechniek geïntegreerd, behuizing gesloten |
| aantal polen | 12 |
| Rastermaat | 5 mm |
| Aantal rijen | 2 |
| pinlay-out | lineaire pinning |
| nominale spanning UN | 500 V |
| nominale stroom IN | 10 A |
| Aansluitmethode | schroefaansluiting |

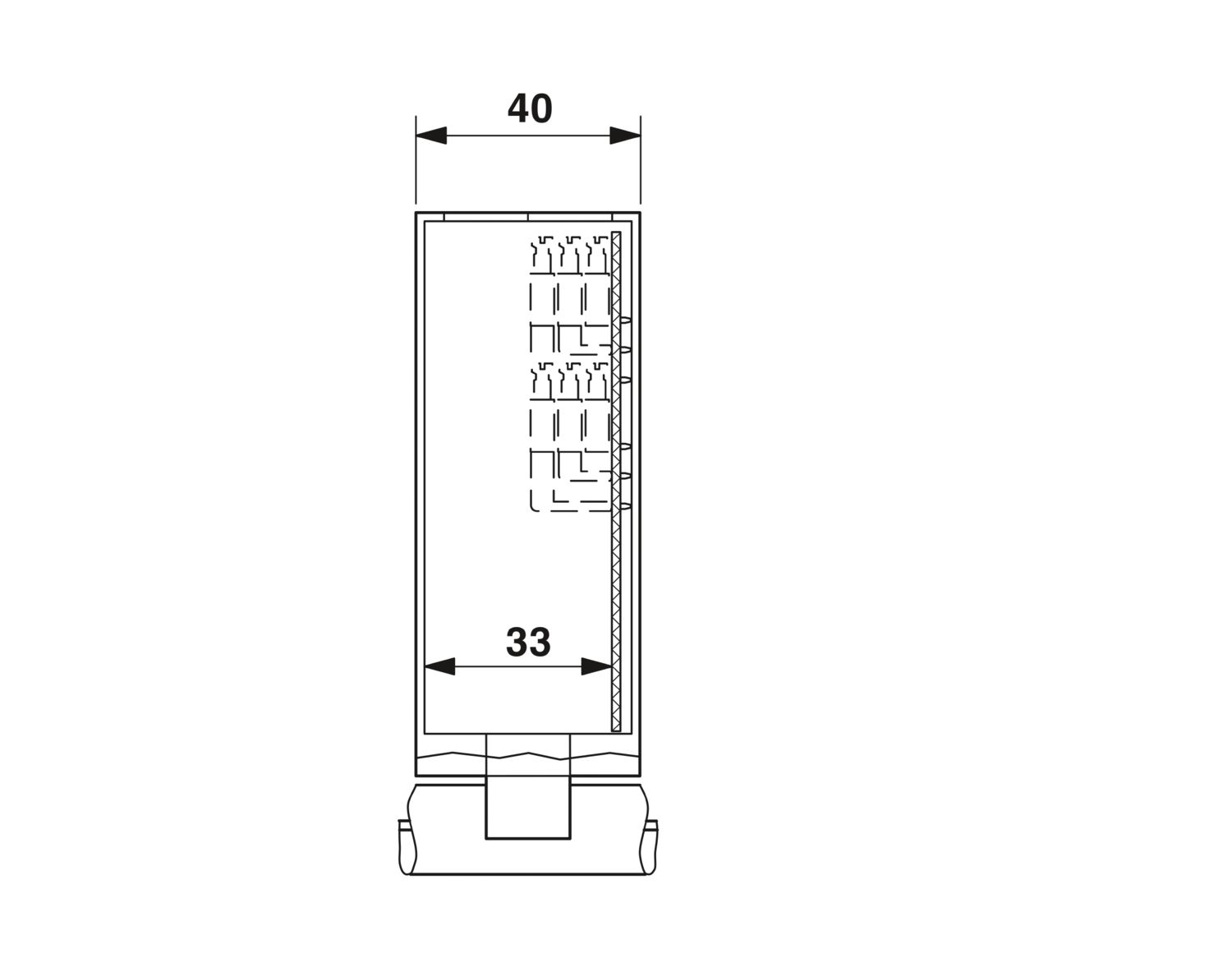

| Maatschets |
|
| Breedte | 40 mm |
| Bouwhoogte | 106,7 mm |
| hoogte NS 35/7,5 | 106,7 mm |
| diepte | 79 mm |
| lengte | 79 mm |
| Rastermaat | 5 mm |
| Kleur (Behuizing) | groen (RAL 6021) |
| Brandbaarheidsklasse volgens UL 94 | V2 |
| materiaal behuizing | PA |
| Oppervlakte-toestand | onbehandeld |
| Omgevingsomstandigheden | |
| omgevingstemperatuur (bedrijf) | -40 °C ... 105 °C |
| montagetechniek | solderen |
| pinlay-out | lineaire pinning |
