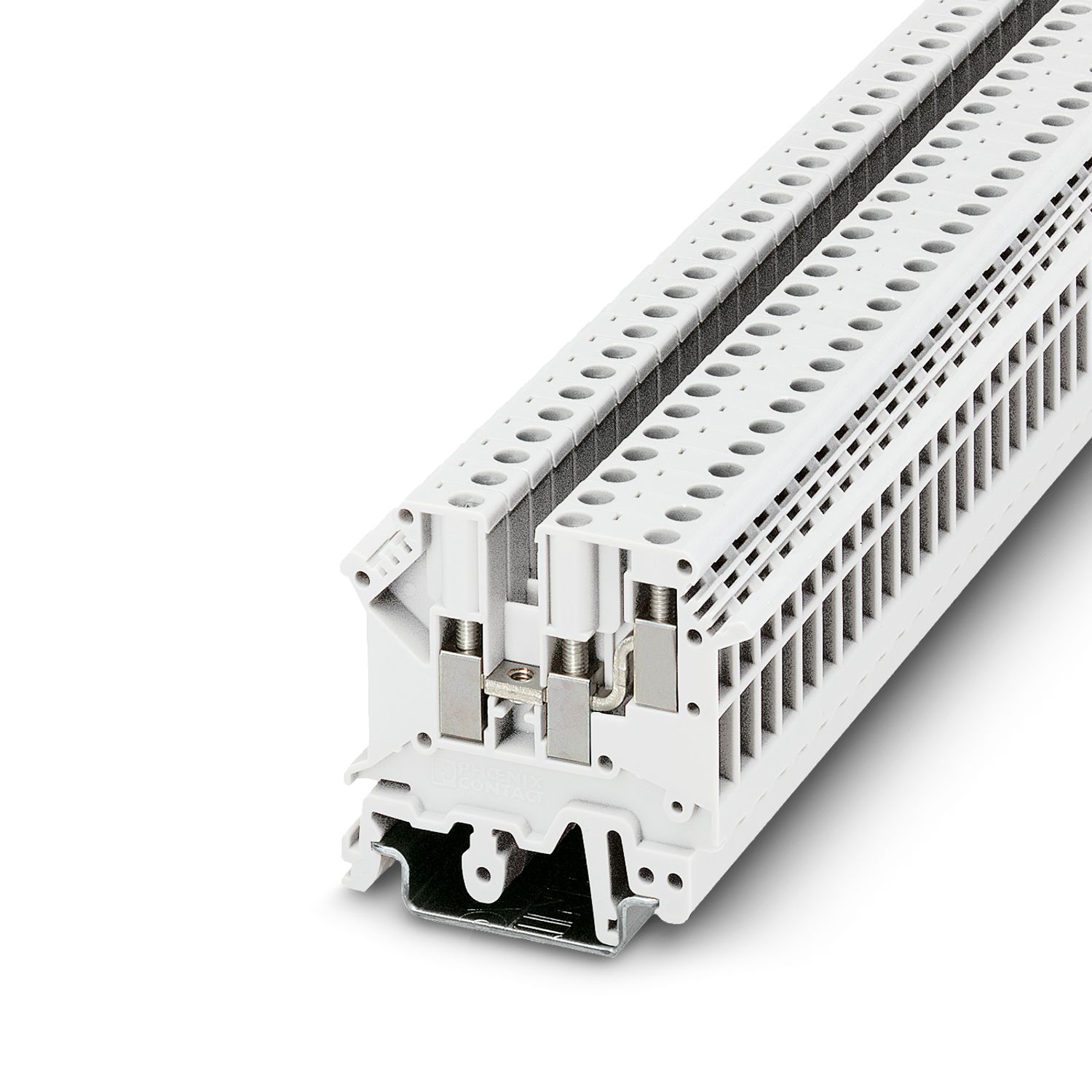

UK 5-TWIN WH - 直通式接线端子 - 3048548

产品类型	多导线端子
位数	1
连接量	3
行数	2
电位	1
绝缘特性
过电压类别	III
污染等级	3

额定浪涌电压	6 kV
额定条件下的最大功耗	1.02 W

每层的连接数量	3
额定横截面	4 mm²
第一层
螺纹	M3
紧固扭矩	0.6 ... 0.8 Nm
剥线长度	8 mm
塞规	A4
连接符合标准	IEC 60947-7-1
刚性导线横截面	0.2 mm² ... 4 mm²
横截面 AWG	24 ... 12 (按IEC标准修订)
柔性导线横截面	0.2 mm² ... 4 mm²
导线横截面，柔性[AWG]	24 ... 12 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管）	0.25 mm² ... 4 mm²
柔性导线横截面（带塑料绝缘管的套管）	0.25 mm² ... 2.5 mm²
包含插拔式桥接件在内的接线容量，刚性	4 mm²
包含插拔式桥接件在内的接线容量，柔性	4 mm²
2根横截面相同的导线，刚性导线	0.2 mm² ... 1.5 mm²
2根横截面相同的导线，柔性导线	0.2 mm² ... 1.5 mm²
2根具有相同横截面的导线，柔性，带套管但不带塑料套管	0.25 mm² ... 1.5 mm²
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管	0.5 mm² ... 1.5 mm²
标称电流	32 A (当连接截面积为4 mm²的导线时)
最大负载电流	32 A (当所连接导线截面积为4 mm²时，所有已连接的导线的总电流不能超过最大负载电流。)
额定电压	500 V (带紧固螺钉)
额定横截面	4 mm²

额定参数 (ATEX/IECEx)
标识	 II 2 G Ex eb IIC Gb
工作温度范围	-50 °C ... 110 °C
Ex认证附件	1923034 D-UK 5-TWIN
		9911501 UK 5-TWIN DECKELSEGMENTGY7042
		1205053 SZS 0,6X3,5
防爆温度上升	33 K (32 A / 4 mm²)
额定绝缘电压	250 V
输出	(永久)
Ex等级常规
标称工作电压	275 V
额定电流	32 A
最大负载电流	32 A
接触电阻	0.34 mΩ
Ex 连接数据概述
剥线长度	8 mm
扭矩范围	0.6 Nm ... 0.8 Nm
额定横截面	4 mm²
额定接线容量AWG	12
刚性接线容量	0.2 mm² ... 4 mm²
接线容量AWG	24 ... 12
柔性接线容量	0.2 mm² ... 4 mm²
接线容量AWG	24 ... 12
2根横截面相同的导线，刚性导线	0.2 mm² ... 1.5 mm²
2根横截面相同的导线，AWG刚性	24 ... 16
2根横截面相同的导线，柔性导线	0.2 mm² ... 1.5 mm²
2根横截面相同的导线，AWG柔性	24 ... 16

宽度	6.2 mm
端板宽度	2 mm

颜色	白色 (RAL 9010)
阻燃等级，符合UL 94	V2
绝缘材料组	I
绝缘材料	PA
低温下的静态绝缘材料应用	-60 °C
绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））	130 °C
绝缘材料相对温度指数（电气，UL 746 B）	130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26	HL 1 - HL 3
量热释热NFPA 130 (ASTM E 1354)	28 MJ/kg
表面可燃性NFPA 130 (ASTM E 162)	通过
烟雾比光密度NFPA 130 (ASTM E 662)	通过
烟气毒性NFPA 130 (SMP 800C)	通过

电涌电压测试
测试电压设定值	7.3 kV
结果	已通过测试
升温测试
温度上升要求测试	温度上升 ≤ 45 K
结果	已通过测试
结果		已通过测试
短时耐受电流 4000000 mm²	0.00048 kA
结果	已通过测试
工频耐受电压
测试电压设定值	1.89 kV
结果	已通过测试

机械强度
结果	已通过测试
载体上的附件
DIN导轨/固定支点	NS 32/NS 35
测试力设定值	1 N
结果	已通过测试
导线损坏和松动测试
旋转速度	10 (+/- 2) rpm
rpm	135
导线横截面／重量	0.2 mm² / 0.2 kg
		1.5 mm² / 0.4 kg
		4 mm² / 0.9 kg
结果	已通过测试

标识、组装和安装

供电、充电及保护

连接

切换、测量和监控

自动化

UK 5-TWIN WH - 直通式接线端子

3048548

产品详情

ETIM

UNSPSC

适配产品

想要在线购买?

针焰测试
暴露时间	30 s
结果	已通过测试
振荡/宽频带噪音
规格	DIN EN 50155 (VDE 0115-200):2018-05
频谱	2类，B级使用寿命测试，在转向架上进行
频率	f₁ = 5 Hz 到 f₂ = 250 Hz
ASD等级	6.12 (m/s²)²/Hz
加速度	3.12g
每轴的测试周期	5 h
测试方向	X-, Y- 与 Z-轴
冲击
脉冲波形	半弦
加速度	30g
电击时间	18 毫秒
每个方向的电击次数	3
测试方向	X-, Y- 与 Z-轴（正向与负向）
环境条件
环境温度（运行）	-60 °C ... 105 °C (最高短期工作温度，电气特性相对温度。)
环境温度（存放/运输）	-25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C)
环境温度（组装）	-5 °C ... 70 °C
环境温度（执行）	-5 °C ... 70 °C
允许湿度（存放/运输）	30 % ... 70 %

订货号	3048548
包装单位	50 pc
最小订货量	50 pc
销售关键代码	BE1212
产品关键代码	BE1212
GTIN	4046356013154
单件重量（含包装）	12.702 g
单件重量（不含包装）	12.702 g
原产地	CN

EU RoHS
符合《欧盟RoHS物质指令要求》	是 (无豁免)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 没有超过限值的危险物质
EU REACH SVHC
《REACH候选物质注释》（CAS编号）	相关物质重量百分比不超过0.1%

机械参数
开口式侧板	是

安装类型	NS 35/7,5
		NS 35/15
		NS 32
