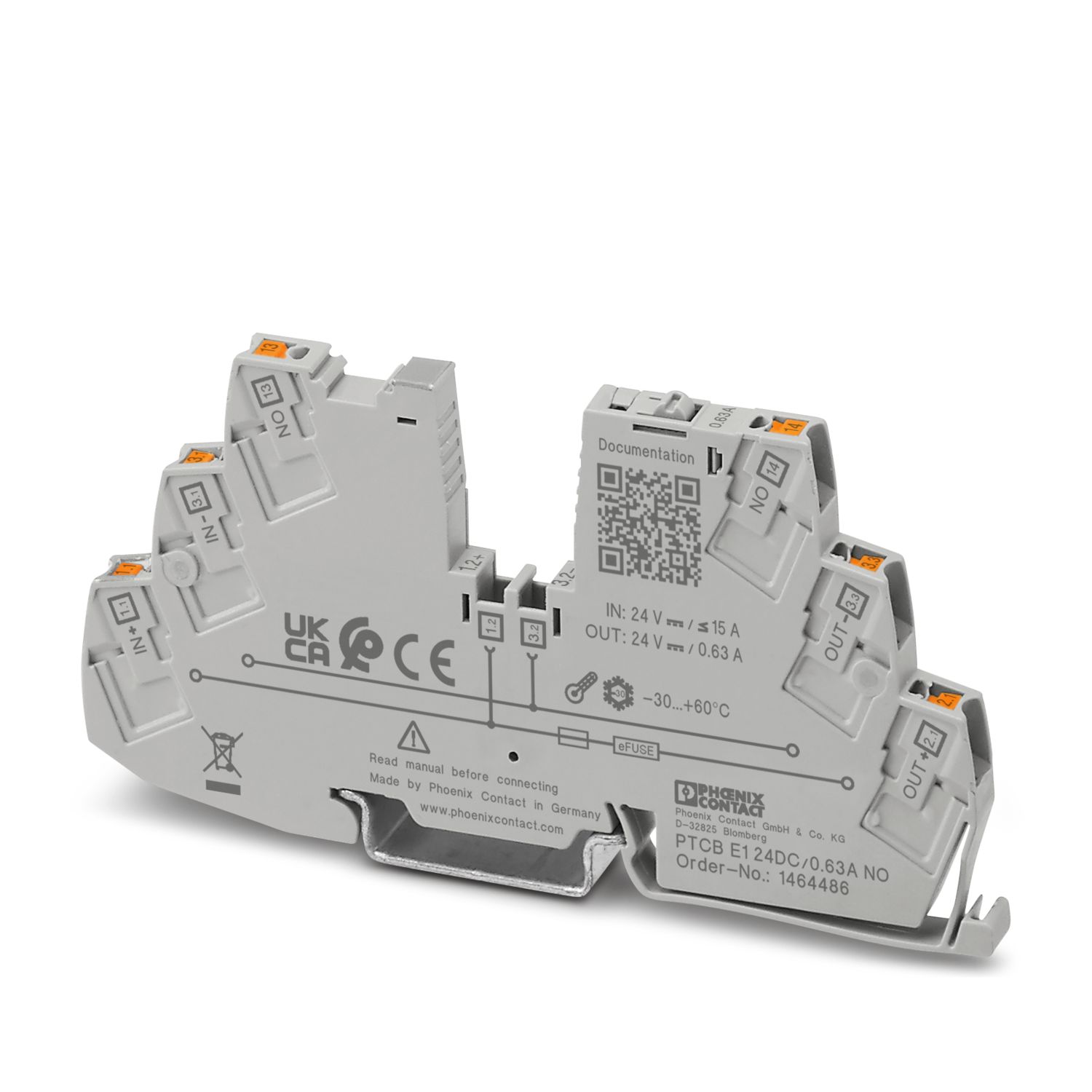

PTCB E1 24DC/0.63A NO
-
电子设备断路器
1464486
单通道电子式设备保护器，适用于12-24 V DC负载。固定额定电流值：0.63 A。保护器具备遥信和主动电流限制功能。可与CLIPLINE接线端子组合使用。用于DIN导轨安装。
产品详情
| 概述 | |
| 注意事项 | 信号线连接已依照EN 61000-4-4标准在1 kV电压下进行测试；必要时，客户必须采取适当的防护措施 |
| 反复硬短路可降低集成备用保险丝的熔断积分。 | |
| 产品类型 | 设备断路器 |
| 产品系列 | PTCB |
| 类型 | 导轨安装模块，单片 |
| 位数 | 1 |
| 通道数目 | 1 |
| 绝缘特性 | |
| 保护等级 | III |
| 污染等级 | 2 |
| 概述 | |
| 工作电压 | 10 V DC ... 30 V DC |
| 额定电压 | 12 V DC |
| 24 V DC | |
| 标称工作电流IN | 15 A DC (总电流入口) |
| 0.63 A DC (额定电流输出) | |
| 标称工作电流 IN | 0.63 A DC |
| 额定电流（预调） | 0.63 A |
| 额定过电压 | 0.5 kV |
| 分断方法 | E (电子) |
| 反馈电阻 | 最大 35 V DC |
| 要求的备用保险丝 | 仅在电源的Imax > 短路开关容量时需要。内置故障安全元件。 |
| 短路开关容量 | 300 A |
| 介电强度 | 最大 35 V DC (负载电路) |
| 主动电流限制 | typ. 1,08 x IN |
| 保险丝 | 电子 |
| 效率 | > 98.5 % |
| 闭路电流 I0 | 典型值 5 mA |
| 功耗 | 典型值 0.1 W (无负载运行) |
| < 0.7 W (正常运行) | |
| 模块初始化时间 | 40 ms |
| 关闭一条通道后的等待时间 | 5 s (过载/短路) |
| 测量公差I | ± 7 % |

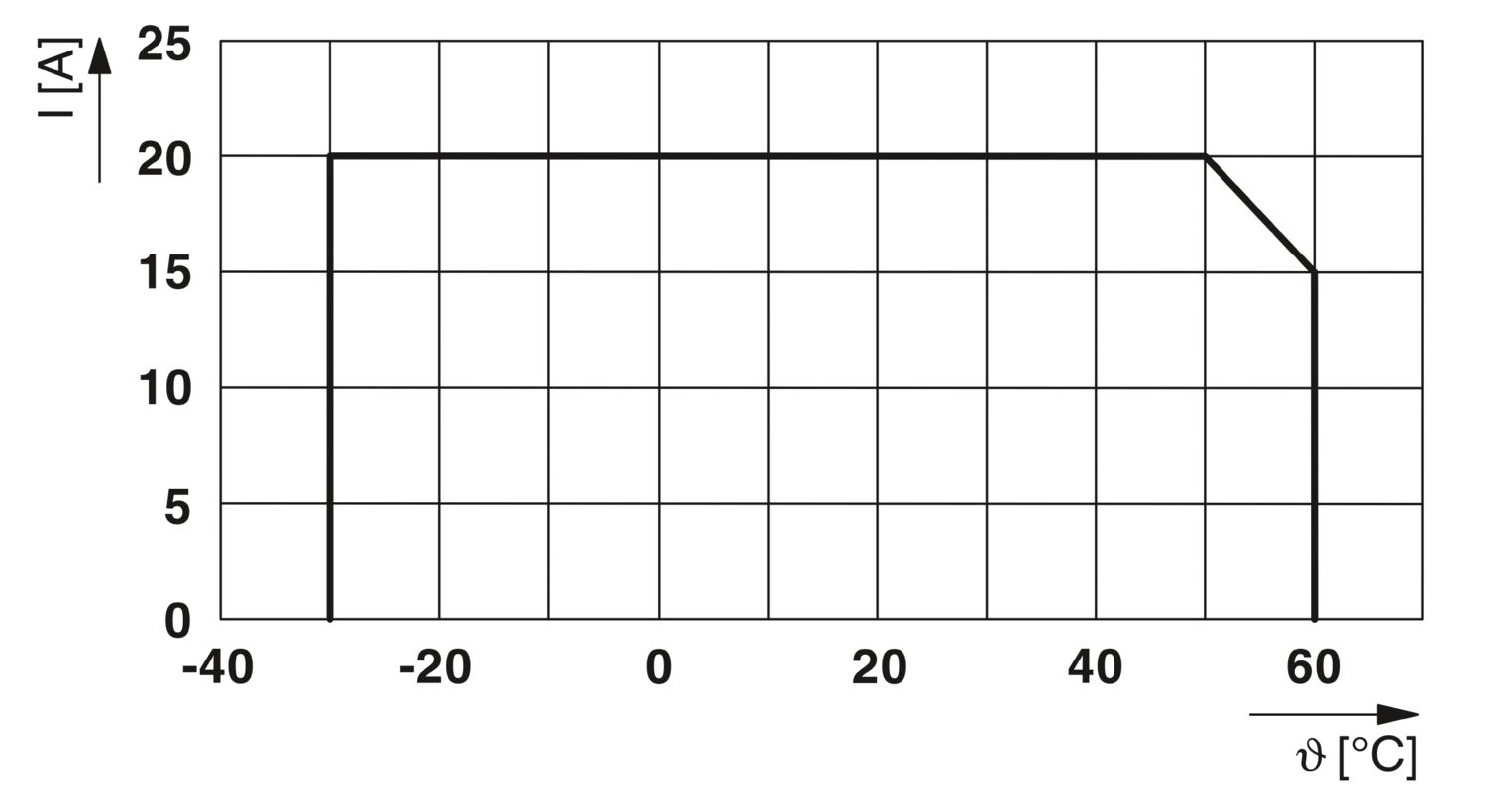

| 温度衰减 | 15 A (60 C时的总电流) |
| 20 A (50 C时的总电流) | |
| MTBF (IEC 61709, SN 29500) | 28409090 h (25 °C、21 %负载时) |
| 11519410 h (40 °C，34.25 %负载时) | |
| 1577983 h (60°C、100%负载时) | |
| 电压压降 | 0.35 V (0.63 A时) |
| 失效安全元器件 | 4 A DC |
| 触点类型 | 不带电气隔离 |
| 负载电路 | |
| 停机时间 | ≤ 600 ms |
| ≥ 12 ms (取决于可用负载) | |
| 关断，典型值，1.08 x IN | |
| 欠压关闭 | ≤ 9.2 V DC (有源) |
| ≥ 10.2 V DC (无源) | |
| 过电压关闭 | ≥ 30.5 V DC (有源) |
| ≤ 29.5 V DC (无源) | |
| 最大电容负载 | 4.7 mF (取决于电流设置和可用的短路电流) |
| 指示器/远程信号发送 | |
| 连接名称 | 遥信报警回路 |
| 切换功能 | N/O触点 |
| 标称工作电压 | 0 V DC ... 30 V DC |
| 操作电流 | 100 mA DC |
| 主电路IN+ | |
| 连接方式 | 直插式连接 |
| 剥线长度 | 8 mm |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 刚性导线横截面 | 0.2 mm² ... 4 mm² |
| 可连接导向横截面 AWG | 24 ... 12 |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.2 mm² ... 2.5 mm² |
| 主电路IN- | |
| 连接方式 | 直插式连接 |
| 剥线长度 | 8 mm |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 刚性导线横截面 | 0.2 mm² ... 4 mm² |
| 可连接导向横截面 AWG | 24 ... 12 |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.2 mm² ... 2.5 mm² |
| 主电路OUT | |
| 连接方式 | 直插式连接 |
| 剥线长度 | 8 mm |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 刚性导线横截面 | 0.2 mm² ... 4 mm² |
| 可连接导向横截面 AWG | 24 ... 12 |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.2 mm² ... 2.5 mm² |
| 遥信报警回路 | |
| 连接方式 | 直插式连接 |
| 剥线长度 | 8 mm |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 刚性导线横截面 | 0.2 mm² ... 4 mm² |
| 可连接导向横截面 AWG | 24 ... 14 |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.2 mm² ... 2.5 mm² |
| 通道LED熄灭 | 关 (通道已关闭) |
| 通道LED黄色 | 闪烁 (编程模式激活) |
| 通道LED绿色 | 闪烁 (通道已接通) |
| 通道LED红色 | 闪烁 (通道关闭，超压或欠压激活) |
| ON暂时 (通道关闭，5 s冷却阶段，过载或短路释放) | |
| 闪烁 (通道关闭，准备好重新接通，过载或短路释放) | |
| 快速闪烁 (通道已关闭，输出端的外部电压，可能的安装错误) |
| 尺寸图 |
|
| 宽度 | 6.2 mm |
| 高度 | 105.8 mm |
| 深度 | 55.6 mm (7.5 mm（含DIN导轨）) |
| 颜色 | 灰色 (RAL 7042) |
| 标识材料 | PBT |
| PBT | |
| 阻燃等级，符合UL 94 | V-0 |
| 环境条件 | |
| 保护等级 | IP20 |
| 环境温度（运行） | -30 °C ... 60 °C |
| 环境温度（存放/运输） | -40 °C ... 70 °C |
| 海拔 | ≤ 3000 m 最高至52 °C (amsl) |
| ≤ 4000 m 最高至46 °C (amsl) | |
| 湿度测定 | 96 h，95 % RH，40 °C |
| 冲击力（运行） | 30g (IEC 60068-2-27，测试Ea) |
| 振动（操作） | 10 Hz ... 59.6 Hz (振幅 ±0.35 mm；符合IEC 60068-2-6，试验Fc) |
| 59.6 Hz … 150 Hz (加速度 5g；符合IEC 60068-2-6，试验Fc) | |
| 5 Hz … 100 Hz (共振搜索4g，共振频率4g，90分钟（符合DNV GL B级）) | |
| UL认证 | |
| 标识 | UL/C-UL Listed UL 508 |
| UL Recognized UL 2367 | |
| NEC Class 2 according to UL 1310 | |
| UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
| DNV GL | |
| 标识 | 造船业认证 |
| 腐蚀性气体测试 | |
| 标识 | ISA S71.04.2013 G3 Harsh Group A |
| 造船业数据 | |
| Temperature | A |
| Humidity | B |
| 振动 | B |
| EMC | A |
| Enclosure | A |
| 标准/规格 | EN 61000-6-2 |
| 注意事项 | 电磁兼容 – 工业区域的抗干扰性 |
| 标准/规格 | EN 61000-6-3 |
| 注意事项 | 电磁兼容 – 住宅、商业和商业物业及小型企业的排放 |
| 标准/规格 | EN 60068-2-78 |
| 注意事项 | 环境影响 – 湿度和热，恒定 |
| 标准/规格 | EN 50178 |
| 注意事项 | 电源装置配备电子设备 |
| 标准/规格 | EN 60068-2-6 |
| 注意事项 | 环境影响 – 振动（正弦） |
| 标准/规格 | EN 60068-2-27 |
| 注意事项 | 环境影响 – 冲击 |
| 标准/规格 | EN 60068-2-30 |
| 注意事项 | 环境影响– 第2–30 部分: 测试—测试数据库（Test Db）：湿热，周期性 |
| 安装类型 | DIN导轨： 35 mm |
优势
状态信息和本地与远程复位功能，实现精准故障定位和快速恢复
精确关断和低电压损耗，系统规划更轻松
集成宽度仅6 mm的正负电位分配器，节省更多控制柜空间
可与CLIPLINE complete端子桥接，应用方便
