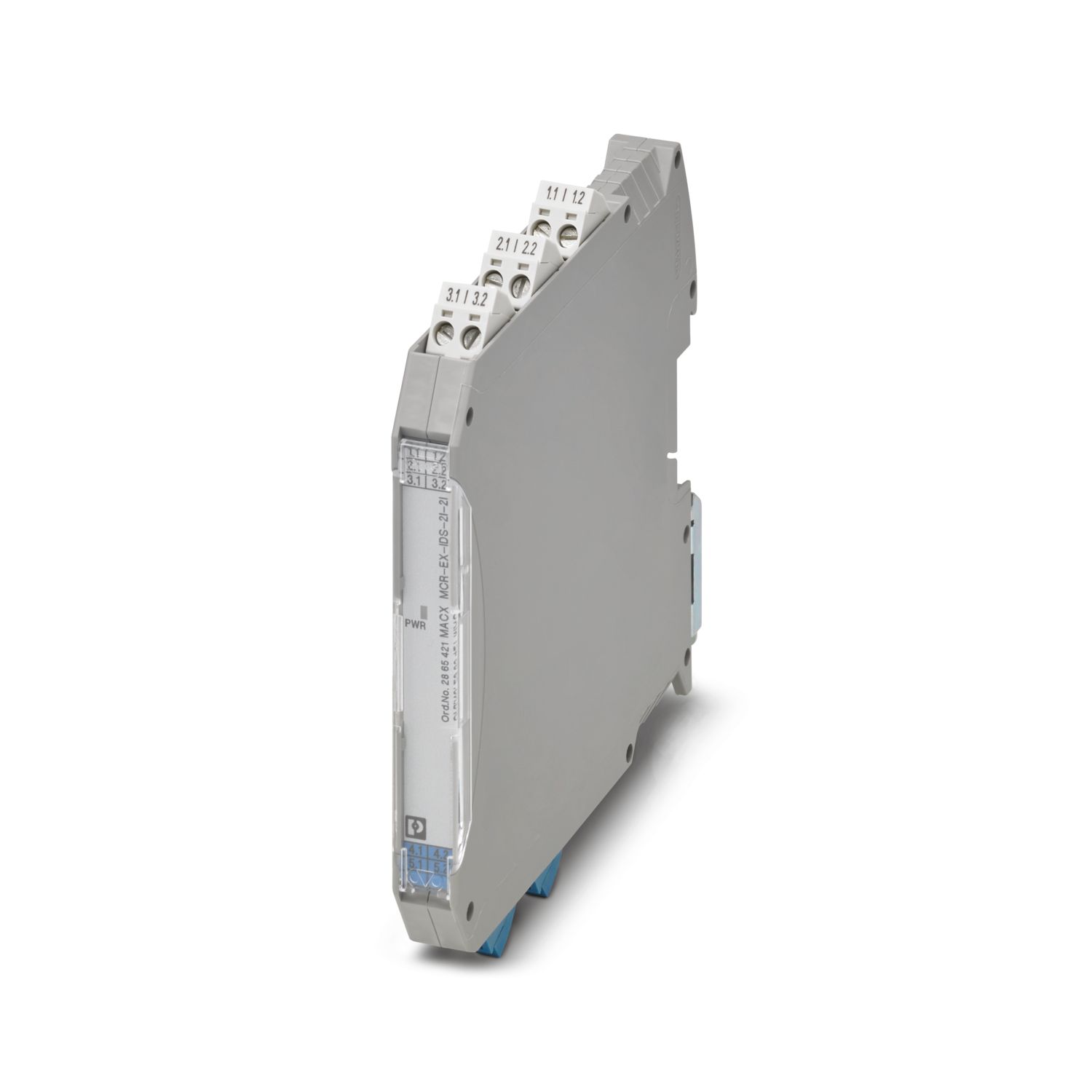

MACX MCR-EX-IDS-2I-2I
-
输出隔离放大器
2865421
2通道本安输出信号隔离变送器，HART透明。隔离并将0/4 mA … 20 mA本安信号传输到易爆区内的负载。4端电气隔离，线路故障检测，符合IEC 61508的SIL 2 (SC3)，螺钉连接。
产品详情
| 产品类型 | 输出隔离放大器 |
| 产品系列 | MACX Analog |
| 通道数目 | 2 |
| 型号 | Ex i 隔离放大器，带SIL功能安全 |
| 电气隔离 | 4路隔离 |
| 信号传输行为 | In = Out |
| 阶跃响应（10-90%） | < 140 µs (适用于跳线4 mA ... 20 mA) |
| 最大温度系数 | 0.01 %/K |
| 温度系数，典型值 | ≤ 0.005 %/K |
| 最大传输误差 | 0.1 % (最终值20 mA) |
| 典型传输误差 | ≤ 0.05 % (最终值20 mA) |
| 电气隔离 | |
| 过电压类别 | II |
| 污染等级 | 2 |
| 电气隔离 输入/输出 IEC/EN 61010-1 | |
| 标准/规程 | IEC/EN 61010-1 |
| 额定绝缘电压 | 300 Vrms |
| 测试电压 | 2.5 kV AC (50 Hz, 60 s) |
| 绝缘 | 安全隔离 |
| 电气隔离 输入/电源 IEC/EN 61010-1 | |
| 标准/规程 | IEC/EN 61010-1 |
| 额定绝缘电压 | 50 Vrms |
| 测试电压 | 1.5 kV AC (50 Hz, 60 s) |
| 绝缘 | 基础隔离 |
| 电气隔离 输出/电源 IEC/EN 61010-1 | |
| 标准/规程 | IEC/EN 61010-1 |
| 额定绝缘电压 | 300 Vrms |
| 测试电压 | 2.5 kV AC (50 Hz, 60 s) |
| 绝缘 | 安全隔离 |
| 电气隔离 输入1/输入2，输出1/输出2 | |
| 测试电压 | 1.5 kV AC (50 Hz, 60 s) |
| 电气隔离 输出/输入 IEC/EN 60079-11 | |
| 标准/规程 | IEC/EN 60079-11 |
| 额定绝缘电压 | 375 VPP |
| 电气隔离 输出/电源 IEC/EN 60079-11 | |
| 标准/规程 | IEC/EN 60079-11 |
| 额定绝缘电压 | 375 VPP |
| 电气隔离 输出1/输出2 IEC/EN 60079-11 | |
| 标准/规程 | IEC/EN 60079-11 |
| 额定绝缘电压 | 60 VPP |
| 电源 | |
| 额定供电电压 | 24 V DC -20 % ... +25 % |
| 电源电压范围 | 19.2 V DC ... 30 V DC |
| 最大电流耗量 | < 85 mA (24 V DC / 20 mA) |
| 功耗 | < 1.4 W (24 V DC / 20 mA) |
| 功耗 | ≤ 2 W (24 V DC / 20 mA) |
| 信号: 电流 | |
| 电流输入信号 | 0.2 mA ... 20 mA (功能) |
| 4 mA ... 20 mA (安全) | |
| 0 mA ... 24 mA (欠压/过压信号范围) | |
| 输入电流 | ≤ 30 mA |
| 输入阻抗 | > 1 MΩ (如果出现线路故障) |
| 线路故障检测 | > 0.2 mA (输入电流响应阈值) |
| 电压降 | < 2.4 V (20 mA) |
| 信号: 电流 | |
| 输出说明 | 本安 |
| 电流输出信号 | 0.2 mA ... 20 mA (功能) |
| 4 mA ... 20 mA (安全) | |
| 0 mA ... 24 mA (欠压/过压信号范围) | |
| 负载 | 100 Ω ... 700 Ω (20 mA) |
| 100 Ω ... 650 Ω (20.5 mA) | |
| 100 Ω ... 500 Ω (24 mA) | |
| 输出波动 | < 20 mVrms |
| 无负载电压 | ≤ 27 V |
| 线路故障检测 | > 10 kΩ (换行符) |
| < 50 Ω (短路) | |
| 连接方式 | 螺钉连接 |
| 剥线长度 | 7 mm |
| 螺纹 | M3 |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 24 ... 14 |
| 紧固扭矩 | 0.5 Nm ... 0.6 Nm |
| COMBICON连接器 | |
| 最大直径 | 2 mm |
| 防爆安装 (EPL) | Gc |
| Div. 2 | |
| 本安电路 (EPL) | Ga |
| Da | |
| Ma | |
| Div. 1 | |
| 安全数据 | |
| 最大内部电感Li | 可忽略 |
| 最大内部电容Ci | 可忽略 |
| 最大输出电压Uo | 25.2 V |
| 最大输出电流Io | 93 mA |
| 最大输出功率Po | 586 mW |
| 最大安全电压Um | 253 V AC |
| 125 V DC | |
| IIA (简单回路): 最大外部电感Lo / 最大外部电容Co | 10 mH / 2.9 µF |
| IIB (简单回路): 最大外部电感Lo / 最大外部电容Co | 4 mH / 817 nF |
| IIC (简单回路): 最大外部电感Lo / 最大外部电容Co | 2 mH / 104 nF |
| IIA (混合回路): 最大外部电感Lo / 最大外部电容Co | 10 mH / 587 nF， 1 mH / 627 nF， 500 µH / 717 nF， 200 µH / 907 nF， 100 µH / 1.1 µF |
| IIB (混合回路): 最大外部电感Lo / 最大外部电容Co | 4 mH / 367 nF， 1 mH / 427 nF， 500 µH / 507 nF， 200 µH / 657 nF， 100 µH / 817 nF |
| IIC (混合回路): 最大外部电感Lo / 最大外部电容Co | 2 mH / 46 nF， 1 mH / 60 nF， 500 µH / 77 nF， 200 µH / 104 nF |
| 数据通信（旁路） | |
| HART功能 | 是 |
| 支持的协议 | HART透明 |
| 状态显示 | 绿色 LED (电源电压) |
| 尺寸图 |
|
| 宽度 | 12.5 mm |
| 高度 | 112.5 mm |
| 深度 | 113.7 mm |
| 深度 NS 35/7,5 | 114.5 mm (卡接到符合EN 60715标准的DIN导轨NS 35/7,5上) |
| 颜色 | 灰色 (RAL 7042) |
| 阻燃等级，符合UL 94 | V0 (外壳) |
| 外壳材料 | PA 6.6-FR |
| 环境条件 | |
| 保护等级 | IP20 |
| 环境温度（运行） | -40 °C ... 70 °C (任何安装位置) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许湿度（运行） | 5 % ... 95 % (无冷凝) |
| 海拔高度范围 (≤ 2000 m (Ex)) | |
| 描述 | 防爆应用 |
| 海拔 | ≤ 2000 m (技术数据适用于平均海拔≤2000 m的情况。对于平均海拔>2000 m的情况，请见数据表。) |
| 环境温度（运行） | -40 °C ... 70 °C |
| 最大安全电压Um | 253 V AC |
| 125 V DC | |
| 额定绝缘电压 | 320 V (电源，输入/输出) |
| 海拔高度范围 (≤ 3000 m (Ex)) | |
| 描述 | 防爆应用 |
| 高度范围 | > 2000 m ... 3000 m |
| 环境温度（运行） | -40 °C ... 60 °C |
| 最大安全电压Um | 190 V AC |
| 110 V DC | |
| 额定绝缘电压 | 190 V (电源，输入/输出) |
| 海拔高度范围 (≤ 4000 m (Ex)) | |
| 描述 | 防爆应用 |
| 高度范围 | > 3000 m ... 4000 m |
| 环境温度（运行） | -40 °C ... 55 °C |
| 最大安全电压Um | 60 V AC |
| 60 V DC | |
| 额定绝缘电压 | 63 V (电源，输入/输出) |
| 海拔高度范围 (≤ 5000 m (Ex)) | |
| 描述 | 防爆应用 |
| 高度范围 | > 4000 m ... 5000 m |
| 环境温度（运行） | -40 °C ... 45 °C |
| 最大安全电压Um | 60 V AC |
| 60 V DC | |
| 额定绝缘电压 | 63 V (电源，输入/输出) |
| 海拔高度范围 (≤ 2000 m) | |
| 描述 | 非防爆应用(EN 61010-1) |
| 海拔 | ≤ 2000 m (技术数据适用于平均海拔≤2000 m的情况。对于平均海拔>2000 m的情况，请见数据表。) |
| 环境温度（运行） | -40 °C ... 70 °C |
| 额定绝缘电压 | 300 V (电源，输入/输出) |
| 海拔高度范围 (≤ 3000 m) | |
| 描述 | 非防爆应用(EN 61010-1) |
| 高度范围 | > 2000 m ... 3000 m |
| 环境温度（运行） | -40 °C ... 60 °C |
| 额定绝缘电压 | 150 V (电源，输入/输出) |
| 海拔高度范围 (≤ 4000 m) | |
| 描述 | 非防爆应用(EN 61010-1) |
| 高度范围 | > 3000 m ... 4000 m |
| 环境温度（运行） | -40 °C ... 55 °C |
| 额定绝缘电压 | 150 V (电源，输入/输出) |
| 海拔高度范围 (≤ 5000 m) | |
| 描述 | 非防爆应用(EN 61010-1) |
| 高度范围 | > 4000 m ... 5000 m |
| 环境温度（运行） | -40 °C ... 45 °C |
| 额定绝缘电压 | 150 V (电源，输入/输出) |
| CE | |
| 证书 | CE合规 |
| 注意 | 和EN 61326 |
| ATEX | |
| 标识 | I (M1) [Ex ia Ma] I |
| II (1) G [Ex ia Ga] IIC | |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex ec [ia Ga] IIC T4 Gc | |
| 证书 | BVS 20 ATEX E 004 X |
| IECEx | |
| 标识 | [Ex ia Ma] I |
| [Ex ia Ga] IIC | |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| 证书 | IECEx BVS 20.0003X |
| CCC / China-Ex | |
| 标识 | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| 证书 | 2021122316114080 |
| UL，美国 / 加拿大 | |
| 标识 | UL 61010 Listed |
| Class I Div 2; IS for Class I, II, III Div 1 | |
| 证书 | , C.D.-No 83104549 |
| 造船业许可 | |
| 证书 | DNV GL TAA00000AG |
| Safety Integrity Level (SIL, IEC 61508) | |
| 标识 | 3 |
| Systematic Capability | |
| 标识 | 3 |
| INMETRO | |
| 标识 | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| [Ex ia Ma] I | |
| 证书 | DNV 21.0092 X |
| 造船业数据 | |
| Temperature | B |
| Humidity | B |
| 振动 | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| 电磁兼容性 | 符合EMC条例 |
| 抗干扰 | EN 61000-6-2 |
| 注意事项 | 受到干扰时，那有可能是最小的偏差。 |
| 噪音排放 | |
| 标准/规范 | EN 61000-6-4 |
| 电气隔离 | 4路隔离 |
| GB Standard | |
| 标准/规程 | GB/T 3836.1 |
| GB/T 3836.3 | |
| GB/T 3836.4 | |
| 安装类型 | DIN导轨安装 |
