QUINT-UPS/ 24DC/ 24DC/10/3.4AH - 不间断电源 - 2320267

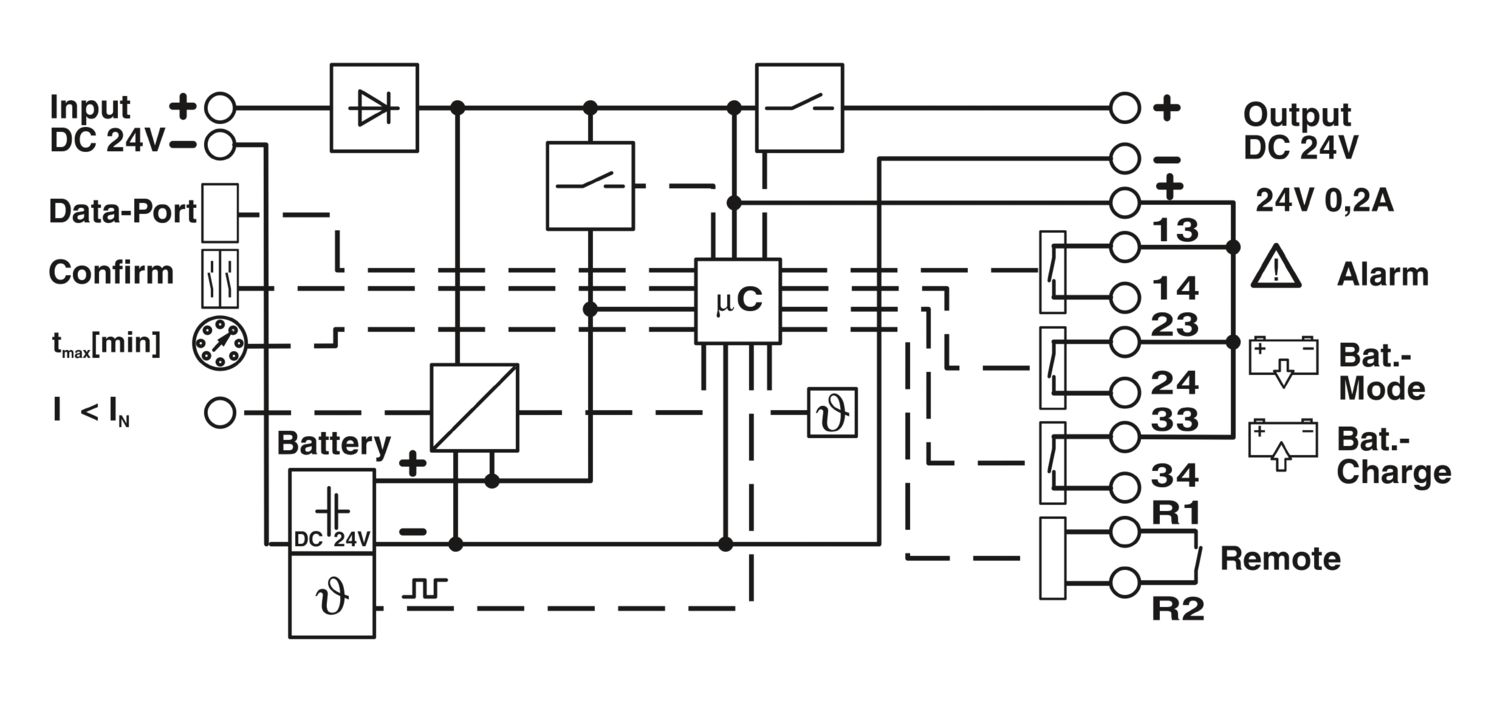

说明

概述
有关电池的注意事项	本产品所含电池的保质期有限，必须每隔几个月充电一次。产品包装上标明电池何时必须启动或充电。在储能模块设备区域的“最后一次启动”下可找到一般保质期说明。

输入数据

直流电运行
输入电压	24 V DC
输入电压范围	18 V DC ... 30 V DC
DC输入电压范围	18 V DC ... 30 V DC
电源电压的电压类型	DC

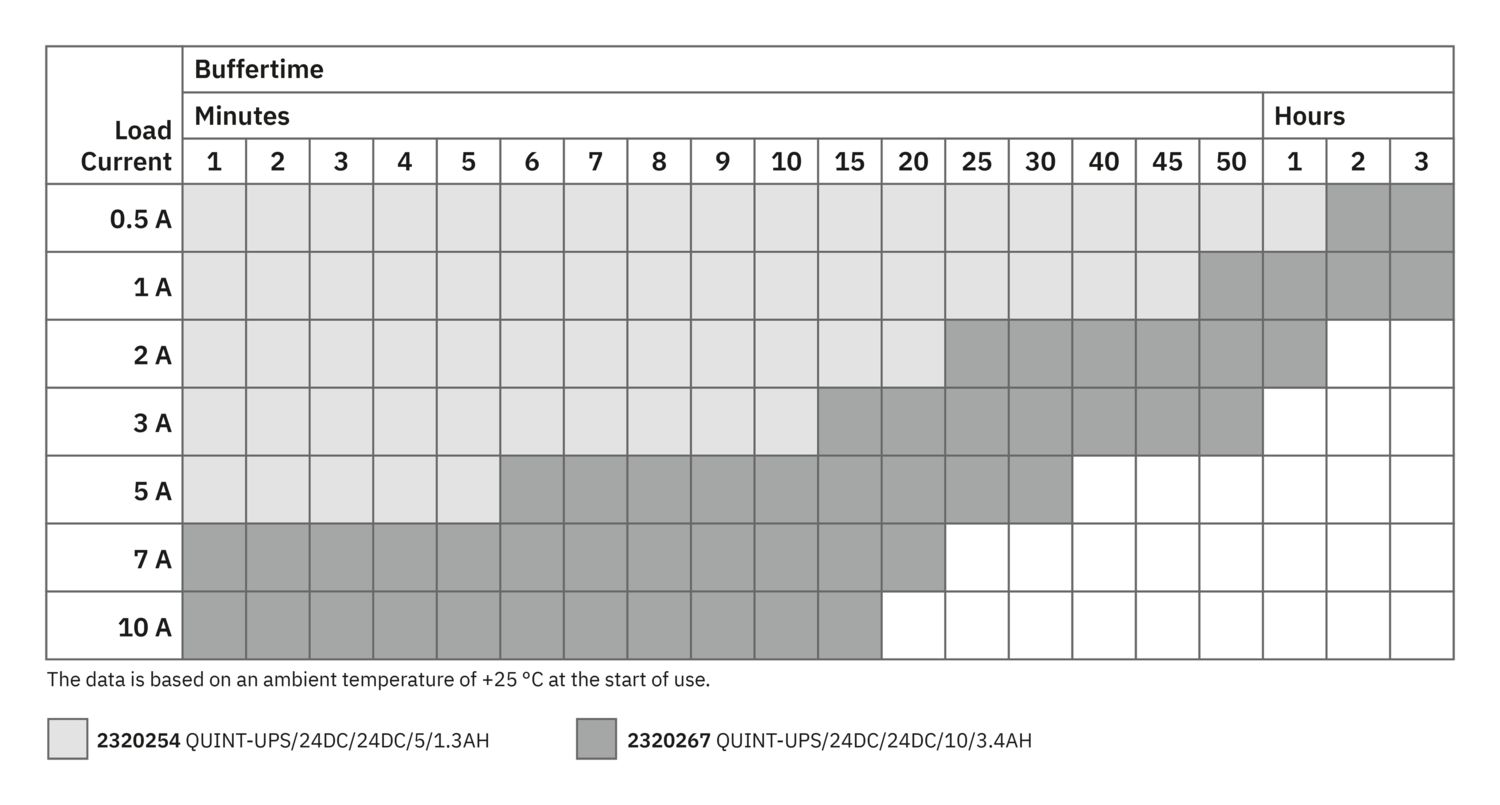

缓冲时间	180 min (1 A)
	10 min (10 A)
电耗量	18.6 A (24 V DC)
	9.5 mA
	3.6 A
	14 A

输出数据

效率	> 97.6 % (干线操作，带充电电源存储设备)
效率		96.41 %
额定输出电压	24 V DC
输出电压范围	18 V DC ... 30 V DC
额定输出电流（I_N）	10 A (0 °C ... 40 °C)
输出电流限值	> 15 A (电池操作)
衰减	60 °C ... 70 °C (2.5 %/K)
输出功率	240 W
功耗	3.1 W (干线操作)
		3.19 W (干线操作)
		1.8 W (干线操作)
		6.3 W (电池操作)
		4 W (电池操作)
		5.1 W (电池操作)
输出熔断器	1x 25 A
并联	2
串连	否
市电供电
额定输出电压	24 V DC
输出电压范围	18 V DC ... 30 V DC (U_OUT = U_IN - 0,1 V DC)
额定输出电流（I_N）	10 A (0 °C ... 40 °C)
POWER BOOST (I_Boost)	15 A (0 °C ... 40 °C)
选择性熔断 (I_SFB)	60 A (0 °C ... 40 °C)
持续时间	12 ms (SFB技术)
电池运行
额定输出电压	24 V DC
输出电压范围	19.2 V DC ... 27.6 V DC (U_OUT = U_BAT - 0,5 V DC)
额定输出电流（I_N）	10 A (0 °C ... 40 °C)
POWER BOOST (I_Boost)	15 A (0 °C ... 40 °C)
选择性熔断 (I_SFB)	65 A (0 °C ... 40 °C)
持续时间	15 ms (SFB技术)
信号: 报警
输出说明	继电器
输出电压	≤ 30 V AC/DC
连续负载电流	≤ 100 mA
信号: 电池充电
输出说明	继电器
输出电压	≤ 30 V AC/DC
连续负载电流	≤ 100 mA
信号: 电池模式
输出说明	继电器
输出电压	≤ 30 V AC/DC
连续负载电流	≤ 100 mA
信号
连续负载电流	≤ 200 mA

储能模块

额定电压 U_N	24 V DC
充电结束	24 V DC ... 29 V DC (温度补偿)
充电电流	1.2 A
额定容量	4 Ah
缓冲时间	180 min (1 A)
	10 min (10 A)
电池模块使用寿命	6 年数 ... 9 年数 (20 °C)
最长调试间隔（仅电池）	6 月 (0 °C ... 20 °C)
上次调试（仅电池） - 范围	3 月 ... 6 月 (20 °C ... 30 °C)
	1 月 ... 3 月 (30 °C ... 40 °C)
电池技术	VRLA-AGM
存储介质	VRLA-AGM Battery 4.0 Ah
蓄能器类型	2x BB Battery HR4.2-12FR (from UPS V/C-level 06)
IQ技术	是
温度传感器：	是
网络管理	是

连接数据

输入
连接方式	螺钉连接
刚性导线最小横截面	0.2 mm²
刚性导线最大横截面	2.5 mm²
柔性导线最小横截面	0.2 mm²
柔性导线最大横截面	2.5 mm²
最小导线横截面AWG	16
最大导线横截面AWG	12
剥线长度	7 mm
螺纹	M4
最小紧固扭矩	0.5 Nm
最大紧固扭矩	0.6 Nm
输出
连接方式	螺钉连接
刚性导线最小横截面	0.2 mm²
刚性导线最大横截面	2.5 mm²
柔性导线最小横截面	0.2 mm²
柔性导线最大横截面	2.5 mm²
最小导线横截面AWG	16
最大导线横截面AWG	12
剥线长度	7 mm
螺纹	M4
最小紧固扭矩	0.5 Nm
最大紧固扭矩	0.6 Nm
信号
刚性导线最小横截面	0.2 mm²
刚性导线最大横截面	2.5 mm²
柔性导线最小横截面	0.2 mm²
柔性导线最大横截面	2.5 mm²
最小导线横截面AWG	24
最大导线横截面AWG	12
螺纹	M4
最小紧固扭矩	0.5 Nm
最大紧固扭矩	0.6 Nm

接口

接口	IFS （接口系统数据端口）

信号处理

信号类型	LED
		继电器触点
		接口/软件
信号输出
信号分配	Power In OK
状态显示	LED
关于状态显示的注意事项	静态接通
关于状态显示的注意事项		静态接通
信号输出: 开关输出
信号分配	报警
状态显示	LED
关于状态显示的注意事项	静态接通
颜色	红色
关于状态显示的注意事项	静态接通
信号输出: 开关输出
信号分配	电池充电
状态显示	LED柱形图
关于状态显示的注意事项	动态
颜色	红色/绿色
关于状态显示的注意事项	动态
信号输出: 开关输出
信号分配	电池模式
状态显示	LED
关于状态显示的注意事项	静态接通
颜色	黄色
关于状态显示的注意事项	静态接通

产品属性

产品类型	DC UPS带集成电池
产品系列	QUINT UPS - 集成电池的不间断电源
处理	用过的电池绝不能与生活垃圾一同废弃，应当参照所适用的国家规定进行处理。
IQ技术	是
MTBF (IEC 61709, SN 29500)	> 806000 h (40 °C)
绝缘特性
保护等级	III
污染等级	2
预期寿命（电解电容器）
时间	295585 h

尺寸

宽度	120 mm
高度	169 mm
深度	125 mm
安装尺寸
左侧/右侧安装距离	5 mm / 5 mm
顶部/底部安装距离	50 mm / 50 mm

安装

安装类型	DIN导轨安装
组装说明	可并排安装：水平 5 mm，垂直 5 cm
安装位置	水平DIN导轨NS35，EN60715

材料规格

外壳材料	金属
外壳材料	钢板，镀锌
外壳类型	钢板，镀锌
侧边组件类型	镀锌钢板，封闭式

环境和真实条件

环境条件
保护等级	IP20
环境温度（存放/运输）	-20 °C ... 40 °C
环境温度（充电）	0 °C ... 40 °C
环境温度（放电）	-20 °C ... 50 °C
气候等级	3K3（符合EN 60721标准）
允许的最大相对湿度（运行）	≤ 95 % (25 °C，无冷凝)
冲击	18 ms，30g，在每个空间方向（符合IEC 60068-2-27）
振动（操作）	< 15 Hz，振幅±2.5 mm （符合IEC 60068-2-6）
	15 Hz ... 150 Hz, 2.3g t_v= 90 min.

标准和规范

轨道应用	EN 50121-4
标准——电源安装中所用的电子设备以及在电源安装中电子设备的组装	EN 50178/VDE 0160 (PELV)
标准——电气安全	EN 60950-1/VDE 0805 (SELV)
	EN 61558-2-17

认证

UL认证	UL/C-UL，隶属UL 60950-1
	UL Listed UL 508

电磁兼容数据

电磁兼容性	符合2014/30/EU电磁兼容指令
低压指令	符合低电压指令2014/35/EC
噪音排放的电磁兼容要求	EN 61000-6-3
噪音排放的电磁兼容要求		EN 61000-6-4
抗噪的电磁兼容要求	EN 61000-6-1
抗噪的电磁兼容要求		EN 61000-6-2
静电放电
标准/规程	EN 61000-4-2
静电放电
触点放电	8 kV (强度测试4)
空气放电	15 kV (强度测试4)
备注	标准 A
高频电磁场
标准/规程	EN 61000-4-3
高频电磁场
频率范围	80 MHz ... 1 GHz
测试场强	20 V/m
频率范围	1 GHz ... 3 GHz
测试场强	10 V/m
频率范围	2 GHz ... 3 GHz
测试场强	3 V/m
备注	标准 A
快速瞬态（脉冲）
标准/规程	EN 61000-4-4
快速瞬态（脉冲）
输入	2 kV (强度测试3 - 非对称)
输出	2 kV (强度测试3 - 非对称)
信号	2 kV (强度测试4 - 非对称)
备注	标准 A
电涌电压负载（电涌）
标准/规程	EN 61000-4-5
电涌电压负载（电涌）
输入	1 kV (强度测试2 - 对称)
输入		2 kV (强度测试3 - 非对称)
输出	1 kV (强度测试2 - 对称)
输出		2 kV (强度测试3 - 非对称)
信号	1 kV (强度测试2 - 非对称)
备注	标准 A
传导干扰
标准/规程	EN 61000-4-6
传导干扰
输入/输出/信号	非对称
频率范围	0.15 MHz ... 80 MHz
备注	标准 A
电压	10 V (强度测试 3)
辐射干扰
标准/规程	EN 61000-6-3
无线电干扰电压符合EN 55011标准	EN 55011（EN 55022）B 类，应用领域：工业和民用
无线电干扰符合EN 55011标准	EN 55011（EN 55022） B类，应用领域：工业和民用
标准
标准A	规定限度内的正常操作行为。
标准B	可通过设备自我恢复的操作性能临时性降级。

订货号	2320267
包装单位	1 pc
最小订货量	1 pc
销售关键代码	CMUQV3
产品关键代码	CMUQV3
目录页面	页码344 (C-4-2019)
GTIN	4046356554183
单件重量（含包装）	4,590 g
单件重量（不含包装）	4,114 g
原产地	CN

EU RoHS
符合《欧盟RoHS物质指令要求》	是
已知的豁免条款	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-3 相关产品的中国RoHS声明表，请见“制造商声明”下相应产品的下载区域。对于所有带EFUP-E标志的产品，不需要出具中国RoHS声明表。
EU REACH SVHC
《REACH候选物质注释》（CAS编号）	Lead （CAS编号: 7439-92-1）
SCIP	daade506-04eb-4a5c-8132-f3afebb0e666

标识、组装和安装

供电、充电及保护

连接

切换、测量和监控

自动化

QUINT-UPS/ 24DC/ 24DC/10/3.4AH - 不间断电源

2320267

产品详情

ECLASS

ETIM

UNSPSC

cUL认证

UL认证

EAC

UL认证

cUL Listed

KC

IECEE-CB方案

cUL Listed

UL认证

适配产品

优势

想要在线购买?

标识、组装和安装

供电、充电及保护

连接

切换、测量和监控

自动化

QUINT-UPS/ 24DC/ 24DC/10/3.4AH - 不间断电源 2320267

产品详情

ECLASS

ETIM

UNSPSC

适配产品

IFS-USB-DATACABLE - 数据电缆 2320500

IFS-RS232-DATACABLE - 数据电缆 2320490

IFS-MINI-DIN-DATACABLE - 数据电缆 2320487

IFS-OPEN-END-DATACABLE - 数据电缆 2320450

QUINT-PS-ADAPTERS7/1 - 安装适配器 2938196

UTA 107/30 - 安装适配器 2320089

LM-S-UWA - 安装适配器 2907466

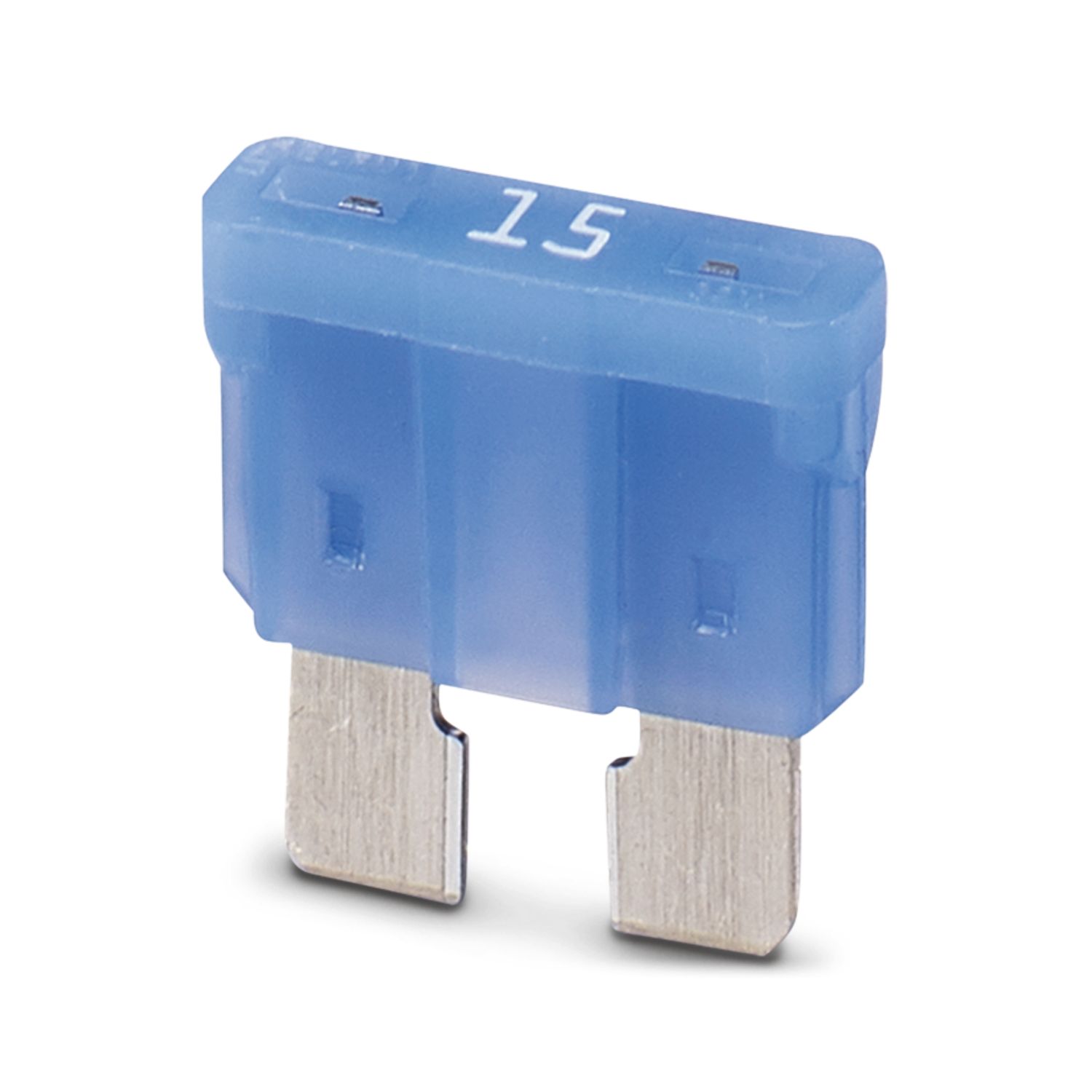

FUSE 15A/32V FKS ATO - 保险丝 2908361
