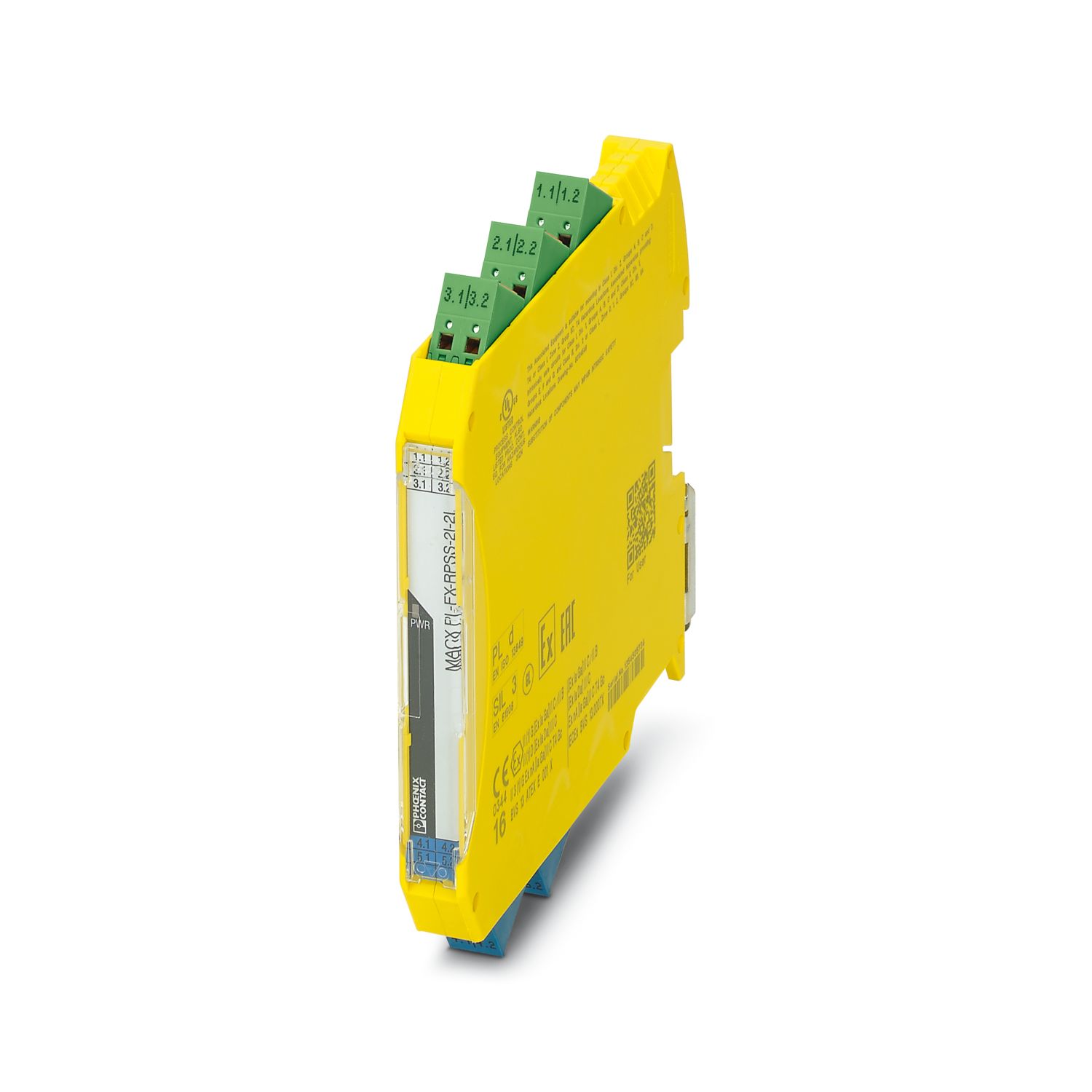

MACX PL-EX-RPSS-2I-2I-SP - 馈电隔离器 - 2904964

产品属性

产品类型	馈电隔离器
应用	模拟量输入
通道数目	2
绝缘特性
过电压类别	II
污染等级	2

电气特性

输入和输出之间的电流隔离	是
信号传输行为	In = Out
阶跃响应（10-90%）	< 1.3 ms (适用于跳线4 mA ... 20 mA)
最大温度系数	< 0.01 %/K
最大传输误差	< 0.1 % (终值的)
典型传输误差	< 0.05 % (终值的)
电气隔离输入/输出，电源
额定绝缘电压	300 V_rms
测试电压	2.5 kV AC (50 Hz, 60 s)
绝缘	安全隔离符合IEC/EN 61010-1
电气隔离输入/输出
电气隔离	375 V (峰值符合IEC/EN 60079-11标准)
电气隔离输入/电源
电气隔离	375 V (峰值符合IEC/EN 60079-11标准)
电气隔离输出1/输出2/电源
测试电压	1.5 kV AC (50 Hz, 60 s)
电源
额定供电电压	24 V DC
电源电压范围	19.2 V DC ... 30 V DC (24 V DC，-20 % ... +25 %)
最大电流耗量	< 100 mA (24 V / 20 mA)
功耗	< 1.4 W (24V DC/20 mA)

输入数据

信号
输入说明	本安
输入数目	2
电流输入信号	4 mA ... 20 mA
发送器供电电压	> 16 V (当20 mA时)
欠压/过压信号范围	0 mA ... 24 mA

输出数据

信号: 电流
输出说明	电流输出
输出数目	2
电流输出信号	4 mA ... 20 mA (有源)
负载/输出负载电流输出	≤ 450 Ω (20 mA)
	≤ 375 Ω (24 mA)
发生故障时的输出动作	< 3.6 mA (在输出端电缆断裂的情况下（根据NE 43）)
	> 22.5 mA (在输出端电缆短路的情况下（根据NE 43）)
欠压/过压信号范围	0 mA ... 24 mA

连接数据

连接方式	直插式连接
剥线长度	8 mm
刚性导线横截面	0.2 mm² ... 1.5 mm²
柔性导线横截面	0.2 mm² ... 1.5 mm²
可连接导向横截面 AWG	24 ... 16
测试插座
最大直径	2.3 mm

Ex数据

安全数据
最大输出电压U_o	25.2 V
最大输出电流I_o	93 mA
最大输出功率P_o	587 mW
最大安全电压U_m	253 V AC (125 V DC)
IIC: 最大外部电感L_o / 最大外部电容C_o	2 mH / 107 nF
IIB: 最大外部电感L_o / 最大外部电容C_o	4 mH / 820 nF

接口

数据通信（旁路）
HART功能	是
支持的协议	HART透明

信号处理

状态显示	绿色 LED (电源电压)

尺寸

宽度	12.5 mm
高度	99 mm
深度	114.5 mm

材料规格

颜色	黄色 (RAL 1018)
阻燃等级，符合UL 94 (壳体)	V0 (外壳)

环境和真实条件

环境条件
保护等级	IP20 (未经过UL认证)
环境温度（运行）	-20 °C ... 60 °C (任何安装位置)
环境温度（存放/运输）	-40 °C ... 80 °C
海拔	≤ 2000 m
允许湿度（运行）	10 % ... 95 % (无冷凝)

认证

CE
证书	CE合规
注意	和EN 61326
ATEX
标识	 II (1) G [Ex ia Ga] IIC/IIB
		 II (1) D [Ex ia Da] IIIC
		 II 3(1) G Ex nA [ia Ga] IIC T4 Gc
证书	BVS 13 ATEX E 001 X
IECEx
标识	[Ex ia Ga] IIC/IIB
		[Ex ia Da] IIIC
		Ex nA [ia Ga] IIC T4 Gc
证书	IECEx BVS 13.0007X
UL，美国 / 加拿大
标识	UL 61010 Listed
证书	, C.D.-No 83104549
造船业许可
标识	C，EMC2
证书	DNV GL 11 564-14HH
Safety Integrity Level (SIL, IEC 61508)
标识	3
Performance Level (ISO 13849)
标识	d

电磁兼容数据

电磁兼容性	符合EMC条例
抗干扰	EN 61000-6-2
注意事项	受到干扰时，那有可能是最小的偏差。
噪音排放
标准/规范	EN 61000-6-4

安装

订货号	2904964
包装单位	1 pc
最小订货量	1 pc
销售关键代码	DK1211
产品关键代码	DK1211
GTIN	4046356904568
单件重量（含包装）	196.3 g
单件重量（不含包装）	196.3 g
原产地	DE

China RoHS
Environment friendly use period (EFUP)	EFUP-50 相关产品的中国RoHS声明表，请见“制造商声明”下相应产品的下载区域。对于所有带EFUP-E标志的产品，不需要出具中国RoHS声明表。
EU REACH SVHC
《REACH候选物质注释》（CAS编号）	相关物质重量百分比不超过0.1%
