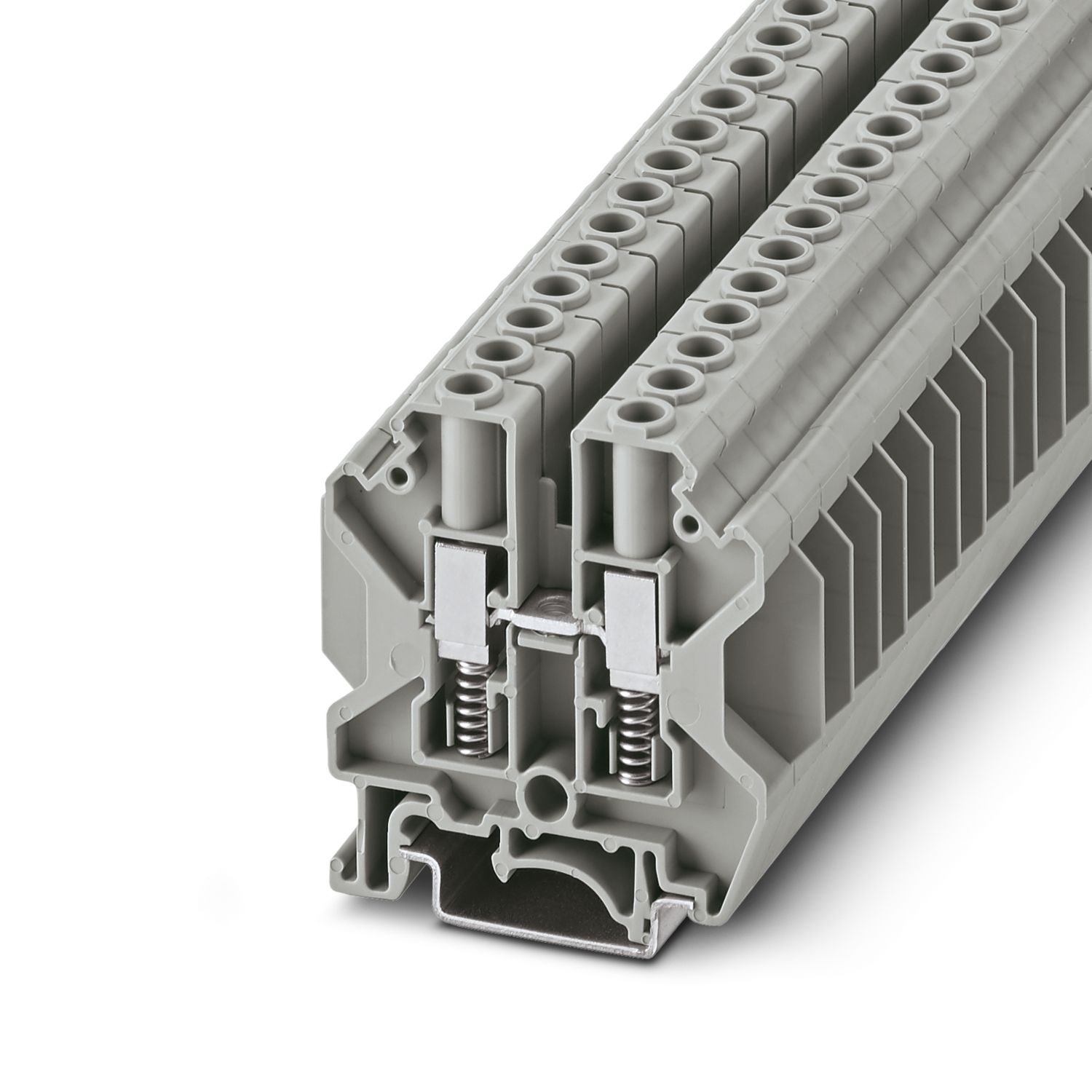

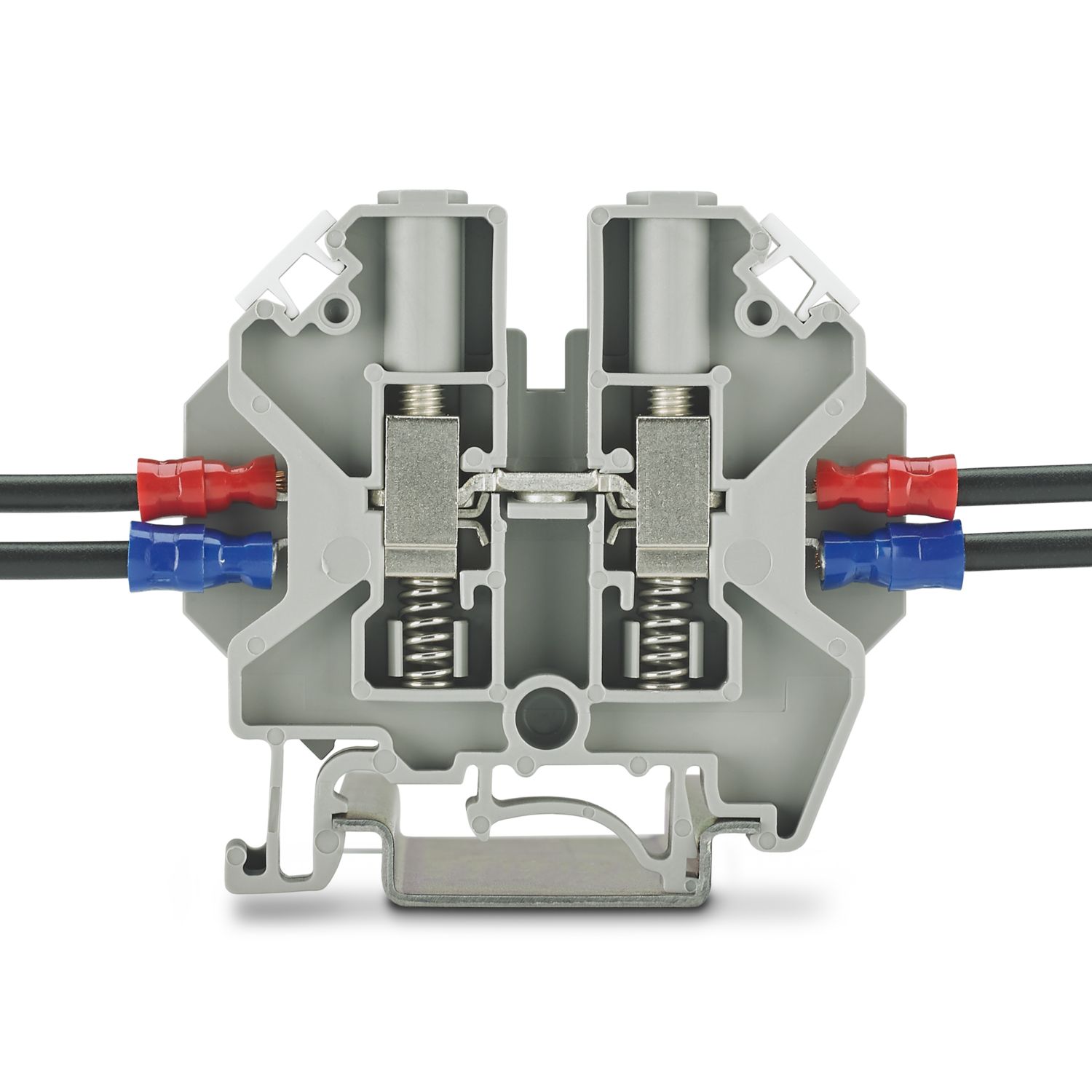

USST 6 - 直通式接线端子 - 3070341

产品详情

技术数据

产品属性

产品类型	直通式接线端子
产品系列	USST
连接量	2
行数	1
电位	1
绝缘特性
过电压类别	III
污染等级	3

电气特性

额定浪涌电压	9.8 kV
额定条件下的最大功耗	1.31 W

连接数据

每层的连接数量	2
额定横截面	6 mm²
第一层
螺纹	M4
紧固扭矩	1.5 ... 1.8 Nm
剥线长度	12 mm
塞规	A5
连接符合标准	IEC 60947-7-1
刚性导线横截面	0.2 mm² ... 10 mm²
横截面 AWG	24 ... 8 (按IEC标准修订)
柔性导线横截面	0.2 mm² ... 6 mm²
导线横截面，柔性[AWG]	24 ... 10 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管）	0.25 mm² ... 6 mm²
柔性导线横截面（带塑料绝缘管的套管）	0.25 mm² ... 6 mm²
2根横截面相同的导线，刚性导线	0.2 mm² ... 2.5 mm²
2根横截面相同的导线，柔性导线	0.2 mm² ... 2.5 mm²
2根具有相同横截面的导线，柔性，带套管但不带塑料套管	0.25 mm² ... 1.5 mm²
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管	0.5 mm² ... 4 mm²
标称电流	41 A
最大负载电流	57 A (当连接截面积为10 mm²的导线时)
额定电压	1000 V
额定横截面	6 mm²

尺寸

宽度	8.2 mm
端板宽度	2.2 mm
高度	59.6 mm
NS 32深度	56 mm
NS 35/7,5深度	51 mm
NS 35/15深度	58.5 mm

材料规格

颜色	灰色 (RAL 7042)
阻燃等级，符合UL 94	V0
绝缘材料组	I
绝缘材料	PA
低温下的静态绝缘材料应用	-60 °C
绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））	130 °C
绝缘材料相对温度指数（电气，UL 746 B）	130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26	HL 1 - HL 3
量热释热NFPA 130 (ASTM E 1354)	28 MJ/kg
表面可燃性NFPA 130 (ASTM E 162)	通过
烟雾比光密度NFPA 130 (ASTM E 662)	通过
烟气毒性NFPA 130 (SMP 800C)	通过

电气测试

电涌电压测试
测试电压设定值	9.8 kV
结果	已通过测试
温升测试
温度上升要求测试	温度上升 ≤ 45 K
结果	已通过测试
短时耐受电流 6 mm²	0.72 A
短时耐受电流 10 mm²	1.2 kA
结果	已通过测试
工频耐受电压
测试电压设定值	2.2 kV
结果	已通过测试

机械特性

机械参数
开口式侧板	是

机械测试

机械强度
结果	已通过测试
载体上的附件
DIN导轨/固定支点	NS 32/NS 35
测试力设定值	5 N
结果	已通过测试
导线损坏和松动测试
旋转速度	10 rpm
rpm	135
导线横截面／重量	0.2 mm² / 0.2 kg
		6 mm²/ 1.4 kg
		10 mm² / 2 kg
结果	已通过测试
导线损坏和松动测试
旋转速度	10 rpm
rpm	135
导线横截面／重量	2.5 mm² / 0.7 kg
结果	已通过测试

环境和真实条件

针焰测试
暴露时间	30 s
结果	已通过测试
振荡/宽频带噪音
规格	DIN EN 50155 (VDE 0115-200):2008-03
频谱	使用寿命测试类别 1，B 级，已安装在车身上
频率	f₁ = 5 Hz 到 f₂ = 150 Hz
ASD等级	1.857 (m/s²)²/Hz
加速度	0.8g
每轴的测试周期	5 h
测试方向	X-, Y- 与 Z-轴
结果	已通过测试
冲击
规格	DIN EN 50155 (VDE 0115-200):2008-03
脉冲波形	半弦
加速度	5g
电击时间	30 ms
每个方向的电击次数	3
测试方向	X-, Y- 与 Z-轴（正向与负向）
结果	已通过测试
环境条件
环境温度（运行）	-60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)
环境温度（存放/运输）	-25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C)
环境温度（组装）	-5 °C ... 70 °C
环境温度（执行）	-5 °C ... 70 °C
允许湿度（运行）	20 % ... 90 %
允许湿度（存放/运输）	30 % ... 70 %

标准和规范

连接符合标准	IEC 60947-7-1

安装

安装类型	NS 35/7,5
	NS 35/15
	NS 32

商业数据

订货号	3070341
包装单位	50 pc
最小订货量	50 pc
销售关键代码	BE1211
产品关键代码	BE1211
目录页面	页码546 (C-1-2019)
GTIN	4046356543071
单件重量（含包装）	18.33 g
单件重量（不含包装）	18.156 g
原产地	PL

分类

认证

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG
使用组 B
	300 V	30 A	24 - 10
使用组 C
	300 V	30 A	24 - 10
使用组 D
	600 V	5 A	24 - 10

产品环境合规性

EU RoHS
符合《欧盟RoHS物质指令要求》	是 (无豁免)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 没有超过限值的危险物质
EU REACH SVHC
《REACH候选物质注释》（CAS编号）	相关物质重量百分比不超过0.1%

标识、组装和安装

供电、充电及保护

连接

切换、测量和监控

自动化

USST 6 - 直通式接线端子

3070341

产品详情
