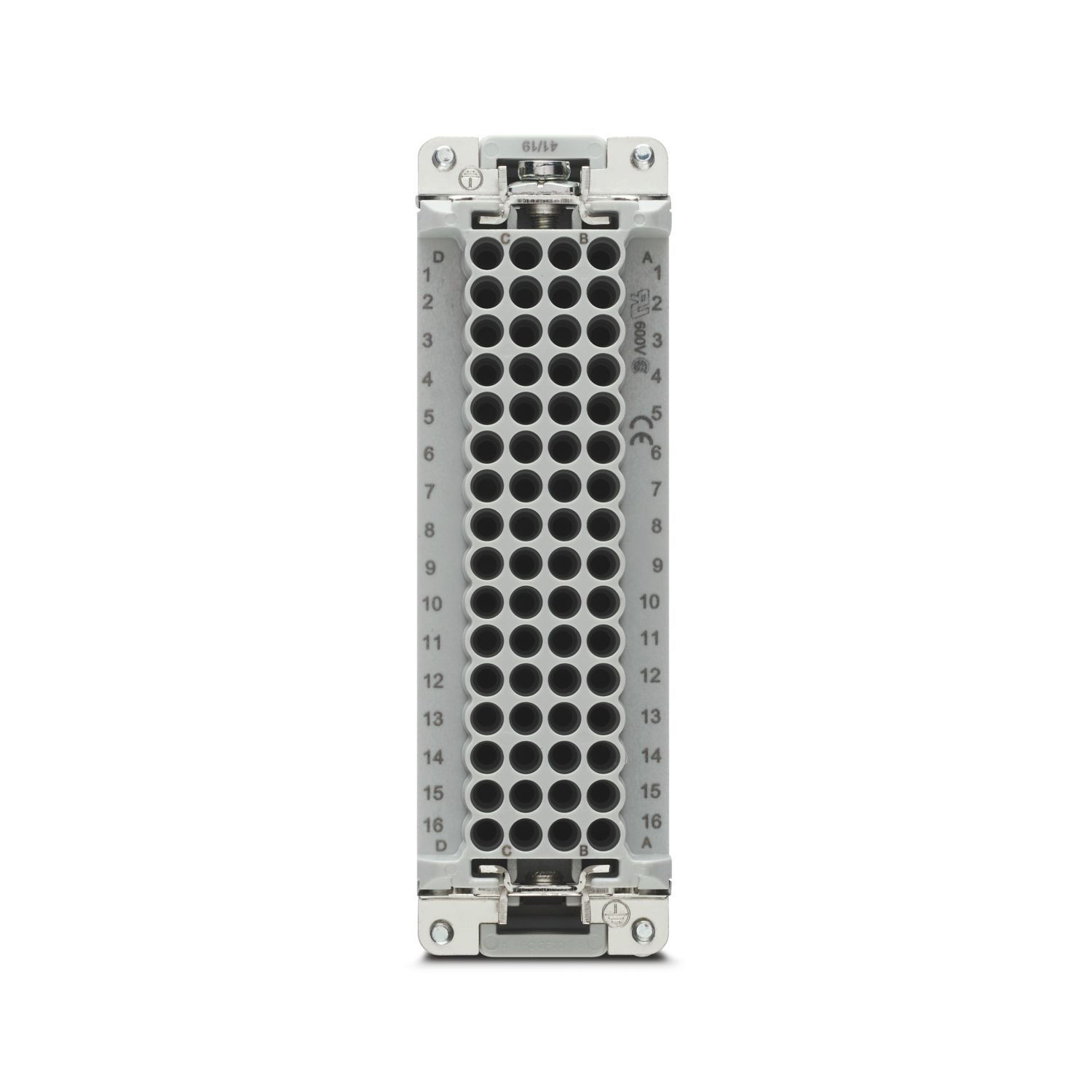

HC-D 64-I-CT-M
-
插芯
1584431
插芯，位数: 64+PE， 尺寸: B24， 每位接线数目: 1， 针式插头， 压接， 250 V，10 A， 0.14 mm2 ... 2.5 mm2， 应用: 信号
产品详情
| 概述 | 适用HC-D64系列外壳和CK1.6-ED压接插针（压接插针选配） |
| 概述 | 仅在无负载/电压时，才能插拔连接器。 |
| 概述 | 必须使用导向销(HC-CST)和插座(HC-CBU)来防止因未对齐而导致的尖端碰撞。 |
| 概述 | 此产品取代1679498 HC-D 64-ESTC-R |
| 组装说明 | 为确保正确使用，需安装在至少具有IP54防护等级的外壳中 |
| 产品类型 | 固定芯数的插芯 |
| 系列 | HC-D |
| 应用 | 信号 |
| 类型 | B24 |
| B48 | |
| 位数 | 64 |
| 注意 针数： | 64+PE |
| 连接图表 | 64+PE |
| 每位接线数目 | 1 |
| 触点类型 | 车削 |
| 冲压 | |
| 绝缘特性 | |
| 过电压类别 | III |
| 污染等级 | 3 |

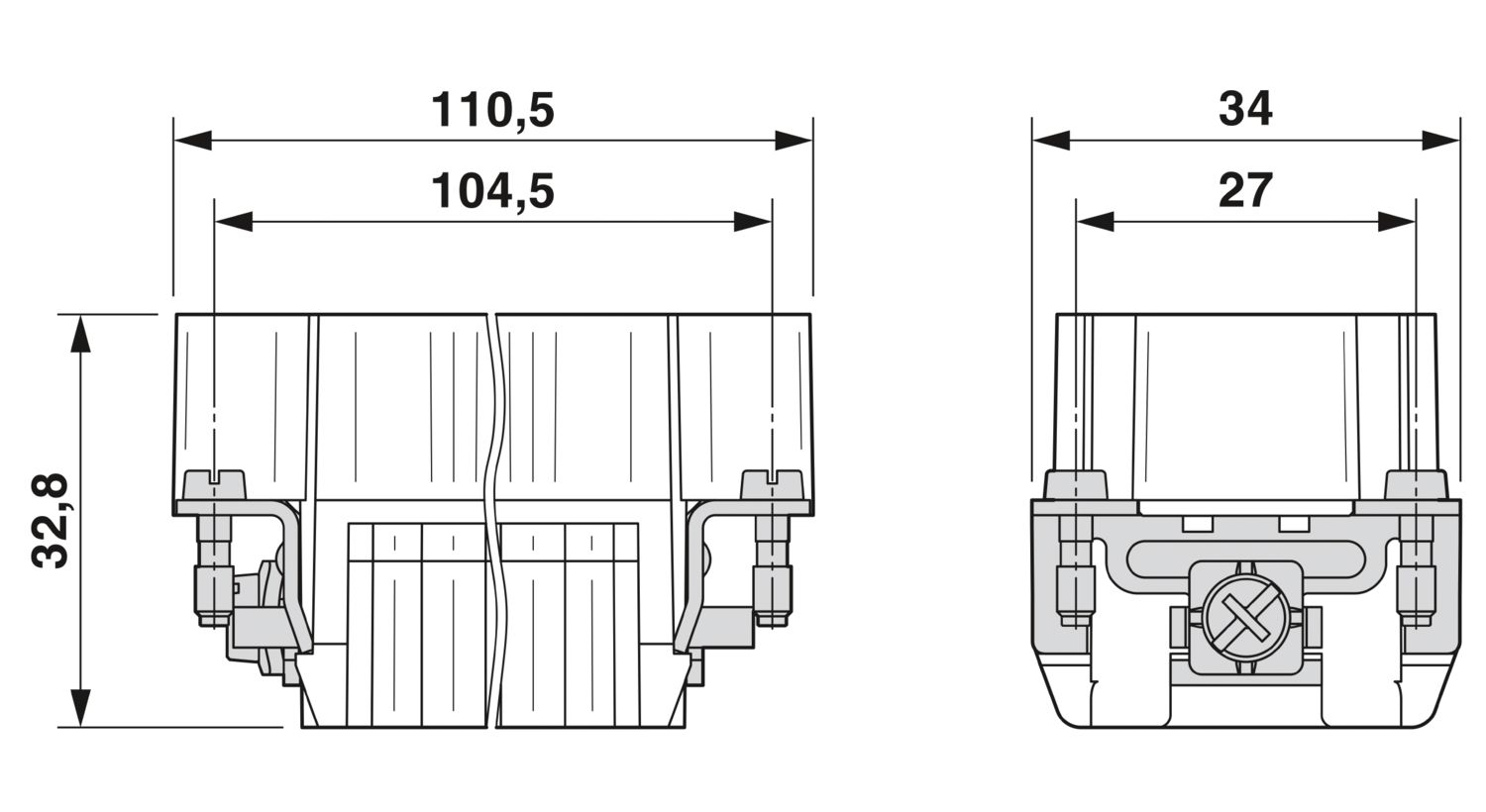

| 尺寸图 |
|
| 宽度 | 34 mm |
| 高度 | 32.8 mm |
| 长度 | 110.5 mm |
| 钻孔距离，水平 | 104.5 mm |
| 机械特性 | |
| 接点直径 | 1.6 mm |
| 连接技术 | |
| 连接系统 | 压接 |
| 每位接线数目 | 1 |
| 连接符合标准 | IEC / EN |
| 导线连接 | |
| 导线横截面 | 0.14 mm² ... 2.5 mm² |
| 可连接导线横截面AWG | 26 ... 14 |
| 紧固扭矩 | 0.8 Nm ... 1.2 Nm (PE 连接) |
| 0.5 Nm ... 0.8 Nm (用于安装在HEAVYCON壳体中的安装螺钉) | |
| 单根电线的剥线长度 | 8 mm (0.14 mm² ... 1.5 mm²) |
| 6 mm (2.5 mm²) | |
| 额定电压(III/3) | 250 V |
| 额定过电压 | 4 kV |
| 额定电流 | 10 A |
| SCCR | 5 kA (UL 2237) |
| 机械参数 | |
| 插／拔周期 | ≥ 500 |
| 阻燃等级，符合UL 94 | V0 |
| 接触件材料 | 铜合金 |
| 材料接触表面 | Ag（选配Au） |
| 接触件载体材料 | PC |
| 标准/条例 | PC |
| 环境条件 | |
| 环境温度（运行） | -40 °C ... 125 °C (包括针位加热) |
| 结构和测试规定 | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1，DIN IEC 60512 | |
| IEC 60352 | |
| 测试 | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1，DIN IEC 60512 | |
| IEC 60352 | |
| 测试 | |
| 标准/规范 | PC: 铁路车辆防火 — 需要整套R22、R23和R24 符合DIN EN 45545-2标准 (风险层 HL1 - HL3) |
优势
可用于轨道交通车辆，符合DIN EN 45545-2要求R22、R23和R24及危险等级HL1、HL2和HL3。
用于使用塑料材料进行快速编码（订货号1410916，型号CP-HC-S）
抗冲击和振动，符合DIN EN 61373标准
