Os conectores DC da Phoenix Contact podem ser ligados e desligados em segurança sob carga. A série ArcZero protege-o de forma fiável contra arcos elétricos perigosos. A capacidade de ligação sob carga permite o desligamento completo dos componentes selecionados e assegura, assim, uma elevada disponibilidade da instalação. A resistência ao choque dos conectores de baixa tensão também permite ligações de conectores DC em condições extremas.
Protective cap, Range of articles: ArcZero, color: black, rated voltage: 800 VDC, Fit the protective cap when not plugged in., scope: DC-Grids
Coupler connector, Range of articles: ArcZero, color: black, number of positions: 3, min. conductor cross section: 1.5 mm2, max. conductor cross section: 6 mm2, rated voltage: 400 VDC, rated current: 20 A, Connection method: Screw connection, Contact connection type: Socket, min. cable diameter: 8 mm, max. cable diameter: 21 mm, Maximum load when disconnecting: 8 kW, scope: DC-Grids
Protective cap, Range of articles: ArcZero, color: black, rated voltage: 800 VDC, Fit the protective cap when not plugged in., scope: DC-Grids
Connector, Range of articles: ArcZero, color: black, number of positions: 3, min. conductor cross section: 1.5 mm2, max. conductor cross section: 6 mm2, rated voltage: 800 VDC, rated current: 20 A, Connection method: Screw connection, Contact connection type: Pin, min. cable diameter: 8 mm, max. cable diameter: 21 mm, Maximum load when disconnecting: 16 kW, scope: DC-Grids
Panel feed-through, Range of articles: ArcZero, color: black, number of positions: 3, min. conductor cross section: 1.5 mm2, max. conductor cross section: 6 mm2, rated voltage: 800 VDC, rated current: 20 A, Connection method: Screw connection, Contact connection type: Pin, Maximum load when disconnecting: 16 kW, scope: DC-Grids
Coupler connector, Range of articles: ArcZero, color: black, number of positions: 3, min. conductor cross section: 1.5 mm2, max. conductor cross section: 6 mm2, rated voltage: 800 VDC, rated current: 20 A, Connection method: Screw connection, Contact connection type: Socket, min. cable diameter: 8 mm, max. cable diameter: 21 mm, Maximum load when disconnecting: 16 kW, scope: DC-Grids
Connector, Range of articles: ArcZero, color: black, number of positions: 3, min. conductor cross section: 1.5 mm2, max. conductor cross section: 6 mm2, rated voltage: 400 VDC, rated current: 20 A, Connection method: Screw connection, Contact connection type: Pin, min. cable diameter: 8 mm, max. cable diameter: 21 mm, Maximum load when disconnecting: 8 kW, scope: DC-Grids
Panel feed-through, Range of articles: ArcZero, color: black, number of positions: 3, min. conductor cross section: 1.5 mm2, max. conductor cross section: 6 mm2, rated voltage: 400 VDC, rated current: 20 A, Connection method: Screw connection, Contact connection type: Pin, Maximum load when disconnecting: 8 kW, scope: DC-Grids
O conector DC pode ser ligado e desligado em segurança sob carga. A tecnologia ArcZero protege de forma fiável contra arcos elétricos perigosos. A ligação e desconexão sob carga permite desligar completamente os componentes selecionados e assegura, assim, uma elevada disponibilidade da instalação.

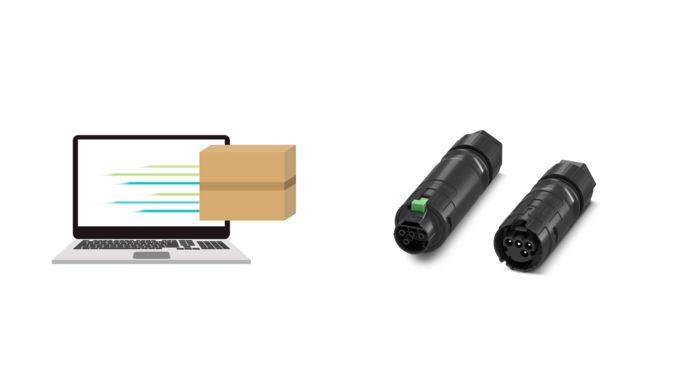

Informe-se de forma rápida e transparente sobre bornes para placa de circuitos impressos, conectores e invólucros eletrónicos para a ligação de dispositivo. O navegador de produtos irá ajudá-lo através da subdivisão da gama em vários grupos de produtos.

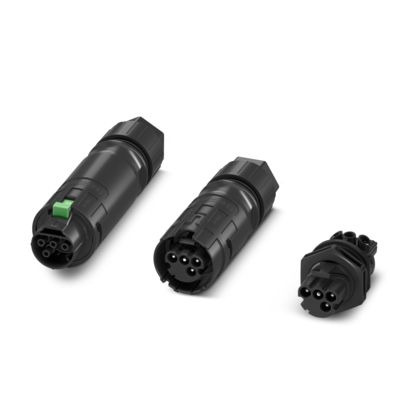

Oferecemos-lhe os conectores DC adequados para a sua aplicação. O conector DC da série ArcZero da Phoenix Contact protege de forma fiável contra arco elétrico, graças ao seu sofisticado funcionamento interno.
| Características | |
|---|---|
| Secção transversal nominal | 1,5 mm² ... 6 mm² |
| Tensão nominal | 400 V/800 V |
| Corrente nominal | 20 A |
| Graus de proteção | IP66/IP68 (2 m/2 h)/IP69/IK 08 |
| Certificações internacionais | DIN EN 61984, IEC TS 62735-1 |
| Ciclos de encaixe | 500 (sob carga nominal) |

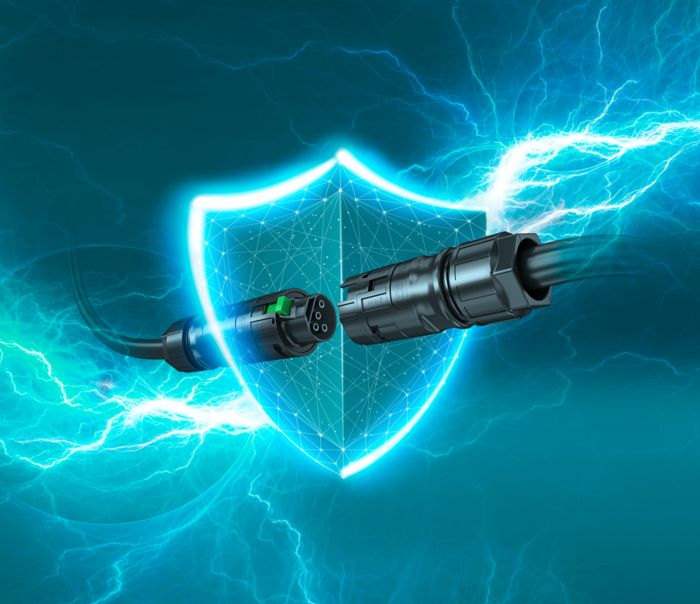

As aplicações DC estão a tornar-se cada vez mais populares nos mercados, uma vez que trazem muitas vantagens, tais como a redução das perdas de conversão. No entanto, até à data, o corte sob carga produziu um arco elétrico perigoso. Mas não é assim com os conectores DC da série ArcZero da Phoenix Contact. Estes protegem-no de forma fiável contra o arco elétrico, permitindo assim uma ligação e desconexão seguras sob carga.

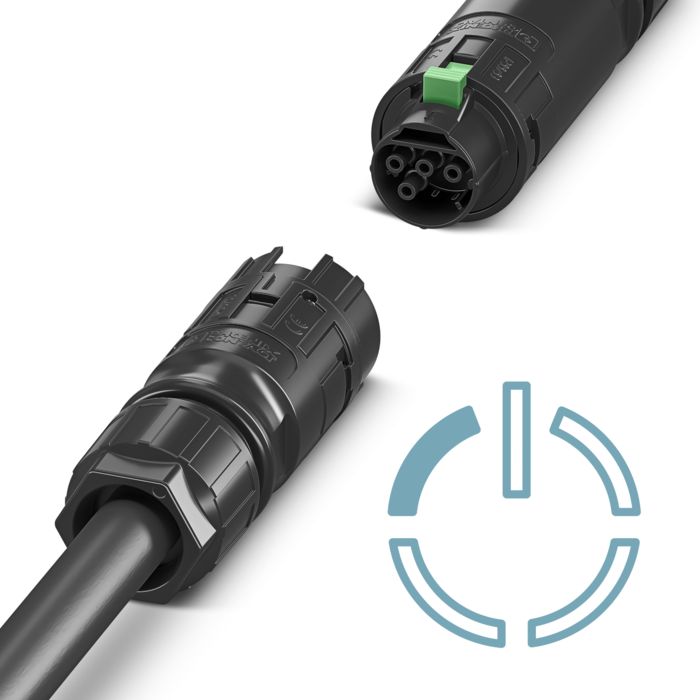

Isto permite desligar com segurança partes selecionadas da instalação quando se pretende substituir peças ou efetuar a manutenção de um equipamento, enquanto o resto da instalação permanece em funcionamento. Os tempos de inatividade são uma coisa do passado graças a esta elevada disponibilidade.

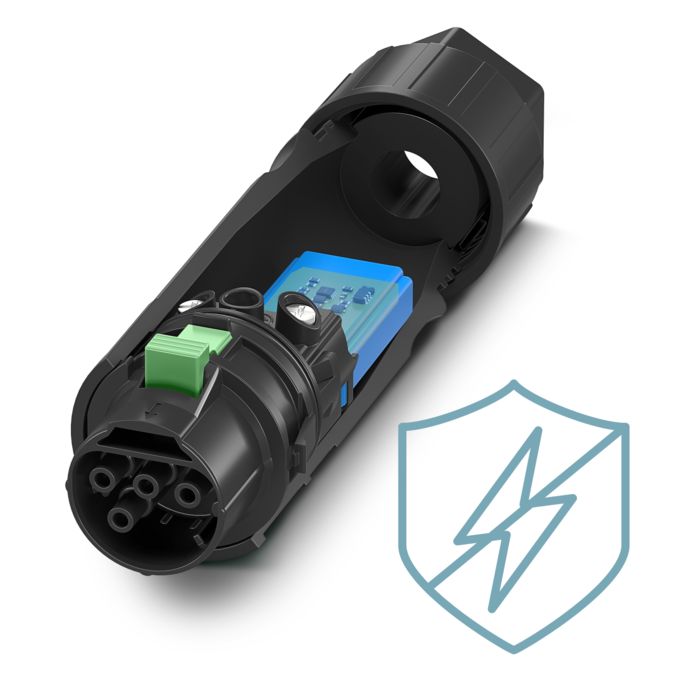

Pela primeira vez, é possível a ligação e desconexão seguras sob carga. A característica especial reside no interior do conector DC. Um sistema eletrónico inovador incorporado diretamente no conector extingue ativamente o arco elétrico. Esta solução protege o operador durante a manutenção da instalação em funcionamento.
O conector DC tem também as suas vantagens na cablagem de campo. O bloqueio de libertação manual permite que a ligação de encaixe seja facilmente desligada sem ferramentas adicionais. Esta solução permite um manuseamento particularmente fácil durante a instalação e a manutenção.

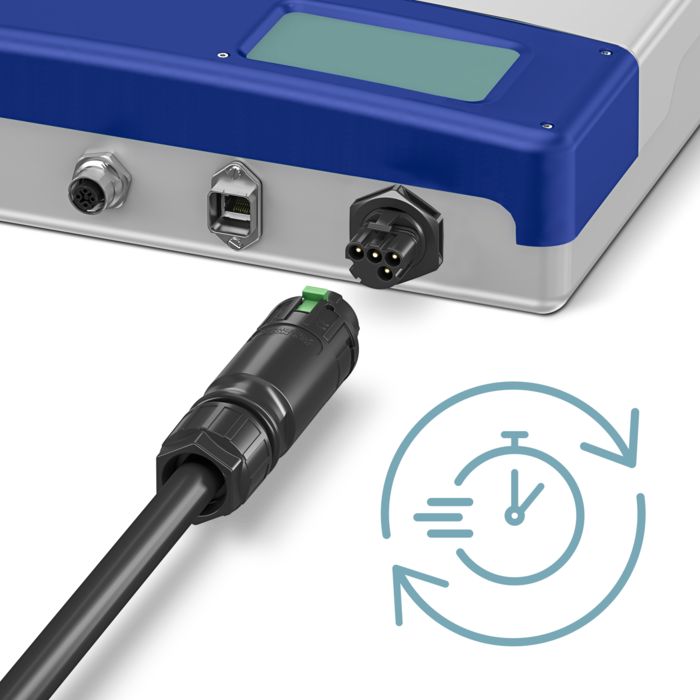

Se um equipamento precisar de ser substituído durante a manutenção, este pode simplesmente ser efetuada sob carga no futuro. Poupa-se o trabalho de desligar da fonte de alimentação toda a instalação. Isto significa menos tempo de inatividade, uma elevada disponibilidade da instalação e ainda mais eficiência. A segurança é ilimitada.

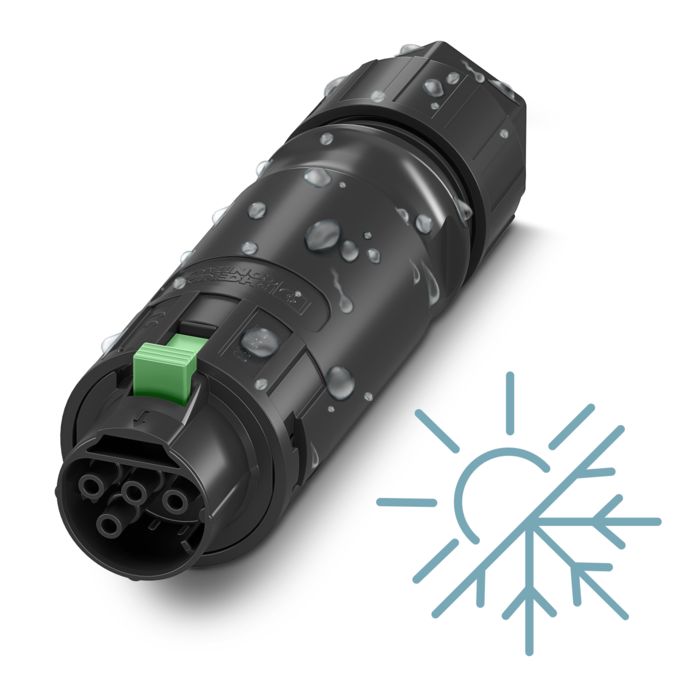

O conector DC resistente ao choque foi concebido para ser utilizado mesmo em condições extremas. Os graus de proteção elevados até IP69 protegem a sua distribuição de energia. Até mesmo condições ambientais exigentes não são problema. A resistência ao choque até IK08 faz do ArcZero uma solução robusta incluindo perante requisitos mecânicos elevados.

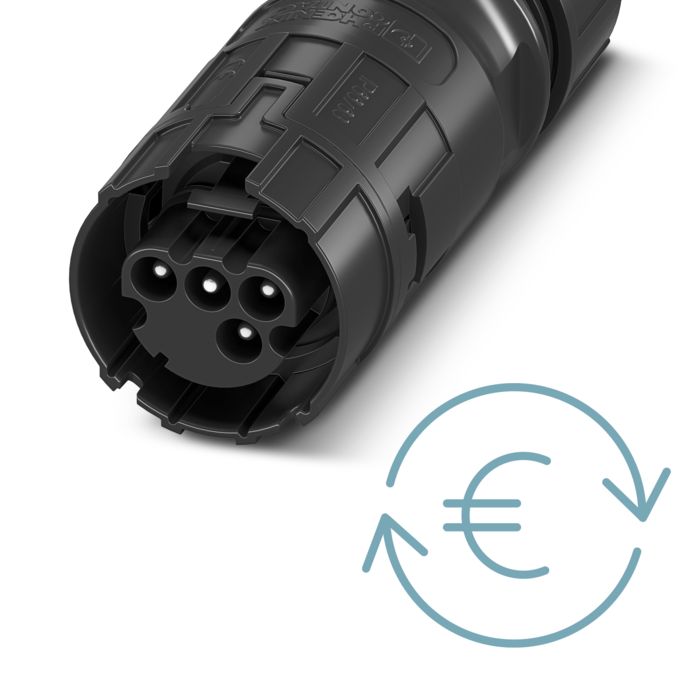

O elevado número de ciclos de encaixe torna a série ArcZero particularmente duradoura e económica. Para garantir uma ligação estável a longo prazo e sem falhas, a qualidade dos pontos de contacto foi previamente testada de forma exaustiva num laboratório certificado.
A mudança das redes AC para as redes CC está a tornar-se cada vez mais importante. O especialista de produto Andreas Beck explica na entrevista como o conector da série ArcZero pode facilitar esta mudança e quais as vantagens que oferece.
Prémio para os conectores de corrente contínua da Phoenix Contact: o ArcZero chegou ao topo do pódio dos vencedores. Os leitores da revista especializada Elektronik e da plataforma online elektroniknet.de elegeram o conector DC como vencedor na categoria "Eletromecânica e Componentes Passivos". O gestor de produto Andreas Beck recebeu orgulhosamente o prémio em Munique em março de 2024.
O conector pode suportar impactos da classe IK08 a temperaturas até -25 °C. A força exercida é comparável ao impacto de um martelo de tamanho médio que cai sobre o conector de uma altura de cerca de 1 metro.
Sim, as cargas mecânicas causadas, p. ex. por cabos devem ser intercetadas até 50 cm antes do conector, utilizando braçadeiras para cabos. Aqui, o raio de curvatura do cabo também deve ser tido em conta.
O cabo tem de cumprir sempre os requisitos da sua aplicação. Por isso, verifique a ficha técnica do cabo para ver se o fabricante do cabo aprova o seu cabo para a aplicação desejada. Ao selecionar o cabo, prestar especial atenção ao nível de tensão contínua e ao facto de se destinar a ser utilizado no interior ou no exterior.
O conector ArcZero pode ser utilizado para ligar circuitos finais e de distribuição até 20 A e 400 V ou 800 V. Para isolar com segurança 400 V ou 800 V sob carga, são necessárias grandes distâncias entre os potenciais no interior do conector. As distâncias evitam que os operadores apanhem um choque elétrico.
Todos os artigos da série possuem tecnologia de ligação por parafuso com suporte de proteção de condutores.
Sim, o conector atingiu o seu limite de desgaste e deve ser substituído.
As redes de corrente contínua na indústria estão a ganhar importância rumo a uma produção mais sustentável. A Phoenix Contact está empenhada na utilização segura da tecnologia de corrente contínua e investiga, em conjunto com outras empresas, redes inteligentes holísticas baseadas em corrente contínua. Descubra porque é que a corrente contínua é o sistema de energia industrial do futuro e o que tem a ver com a sustentabilidade.
