QPD H 3PE1,5 BK
-
H型分配器
1414717
H型分配器，product family: QPD，接线方式: 快速免剥线/ QUICKON速连，位数: 3+PE，0.5 mm2 ... 1.5 mm2，690 V，17.5 A，PA，黑色，不带QUICKON螺母，编码: 防插错编码条
该产品需搭配其他产品才可正常运行。
必选附件
产品详情
| 产品类型 | 电源分配器 |
| 产品系列 | QPD |
| 类型 | H型分配器 |
| 位数 | 4 |
| 连接图表 | 3+PE |
| 位置标记 | 1，2，3，PE |
| 连接量 | 4 |
| 出线口编号 | 4 |
| 编码 | 防插错编码条 |
| 绝缘特性 | |
| 过电压类别 | III |
| 污染等级 | 3 |
| 连接技术 | |
| 连接方式 | 快速免剥线 |
| QUICKON速连 | |
| 具有相同横截面尺寸的导线之间的连接频率 | 最大 10 |
| 导线连接 | |
| 导线横截面 灵活 | 0.5 mm² ... 1.5 mm² |
| 导线横截面 刚性 | 0.5 mm² ... 1.5 mm² |
| 可连接导线横截面AWG | 20 ... 16 |
| 紧固扭矩 接头螺母 | 8 Nm |
| 扳手尺寸 接头螺母 | 19 mm |

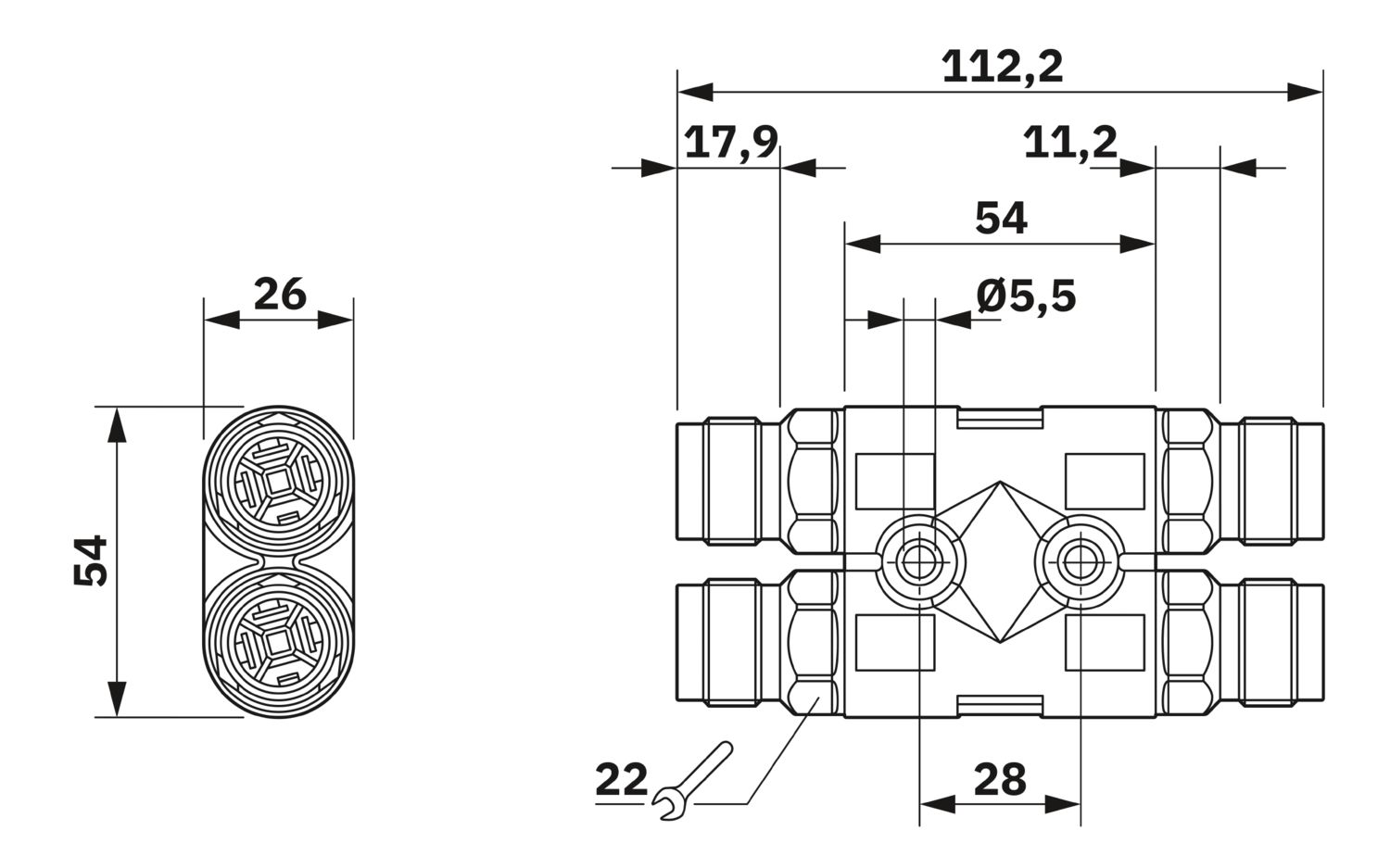

| 尺寸图 |
|
| 宽度 | 54 mm |
| 高度 | 26 mm |
| 长度 | 143.8 mm |
| 扳手尺寸 | 19 mm |
| 用于安装的扳手尺寸 | 19 mm |
| 额定电涌电压(II/2) | 8 kV |
| 额定电涌电压(III/2) | 8 kV |
| 额定电涌电压(III/3) | 6 kV |
| 额定电流 | 17.5 A |
| 接触电阻 | < 3 mΩ |
| 额定电压(II/2) | 1000 V |
| 额定电压(III/2) | 1000 V |
| 额定电压(III/3) | 690 V |
| 额定电压 UN | 690 V AC |
| 690 V DC | |
| 额定电流IN | 17.5 A |
| 机械参数 | |
| 插／拔周期 | 最大 50 (最多支持10个QUICKON连接) |
| 颜色 | 黑色 (RAL 9005) |
| 标识材料 外壳 | PA |
| 标识材料 触点 | Cu |
| 标识材料 触点表面 | 镀银 |
| 阻燃等级，符合UL 94 | V0 |
| 导线绝缘材料 | PVC/PE/TPE/橡胶 |
| 每根绞线的结构符合VDE 0295标准/最小导线直径 | VDE 0295 1到6级/最小0.15mm |
| 线径包括绝缘层 | 1.6 mm ... 3 mm |
| 位置标记 | 1，2，3，PE |
| 导线绝缘材料 | PVC/PE/TPE/橡胶 |
| 环境条件 | |
| 保护等级 | IP66 |
| IP68 (2 m / 24 h) | |
| IP69K (距喷嘴的距离150 mm) | |
| 未插入时具有防触摸保护 (IP2X) | |
| 冲击强度 | IK07 (-25 °C) |
| 环境温度（运行） | -40 °C ... 100 °C |
| 导线连接时的温度 | -5 °C ... 50 °C |
| 环境温度（存放/运输） | -40 °C ... 100 °C |
优势
创新且省时——QUICKON速联技术，现场连接时最多可节省80 %的时间
一贯的坚固：具备IP68/IP69K和IK07防护等级的壳体可在多种场合中应用
根据DIN EN 0105标准的要求，防插错机械编码可实现更安全的连接以防止插错和防触电保护
灵活而紧凑 —— 通过内部连接，H型与T型分配器可用于对主电缆进行分支或可将其作为星形分配器使用
