VDE Zeichengenehmigung
认证ID: 40059408cULus Listed

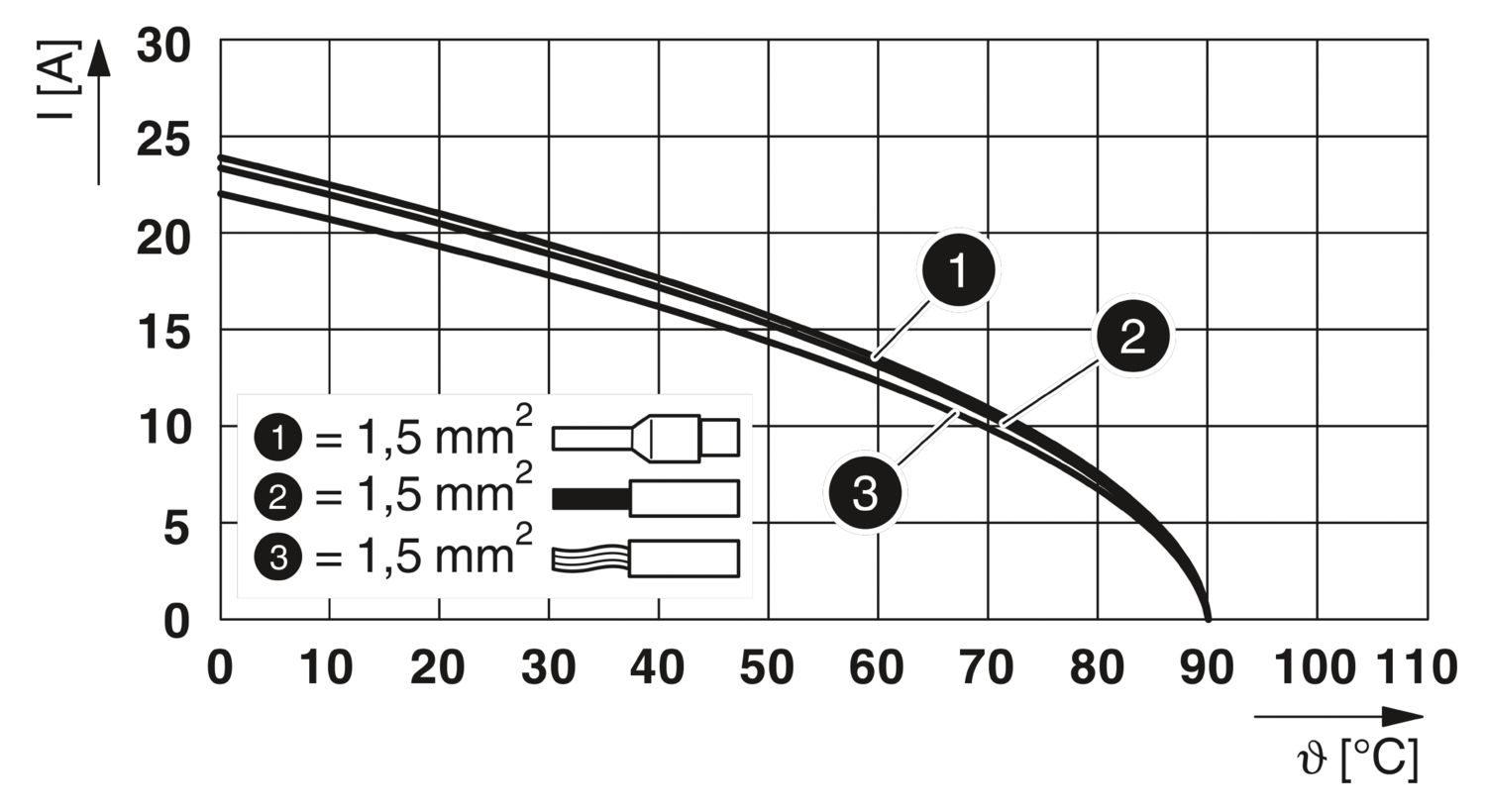

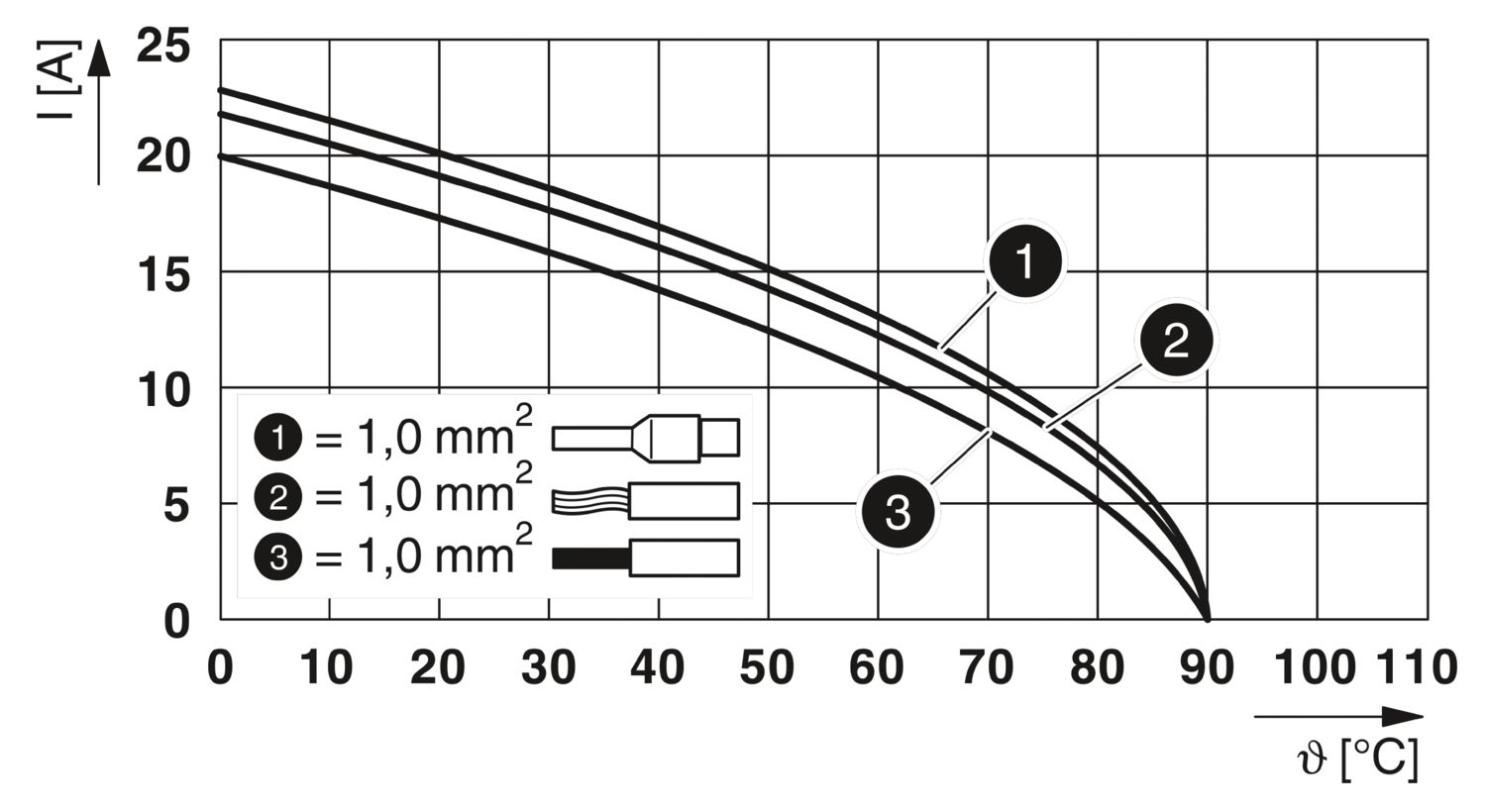

认证ID: E468743| 额定电压UN | 额定电流IN | 接线容量AWG | 接线容量mm2 | |
|---|---|---|---|---|
| 仅适用柔性导线 | 600 V | 20 A | - 14 | |
| 仅适用刚性导线 | 600 V | 20 A | - 14 | |
| 多股导线，带冷压头 | 600 V | 20 A | - 14 |
IPD W 3P2,5 M 0,5 M20 GY
-
穿板式连接
1088700
穿板式连接， 用于连接器，product family: IPD，接线方式: 单线，位数: 2+PE， M20，针式插头，450 V，17.5 A，PA，灰色，编码: P，2.5 mm2，电缆长度: 0.5 m
该产品需搭配其他产品才可正常运行。
必选附件
产品详情
| 概述 | 注意：在导线布线时请遵守允许的弯曲半径，因为弯曲力过大可能会有损防护等级。降低连接器上游的机械负载，例如通过使用电缆扎带。 |
| 产品类型 | 穿板式连接 |
| 产品系列 | IPD |
| 位数 | 3 |
| 连接图表 | 2+PE |
| 位置标记 | L，N，PE |
| 型号 | 用于连接器 |
| 编码 | P |
| 绝缘特性 | |
| 过电压类别 | III |
| 污染等级 | 3 |
| 连接技术 | |
| 连接方式 在设备端 | 单线 |
| 尺寸图 |
|
| 宽度 | 28.5 mm |
| 高度 | 28.5 mm |
| 长度 | 43.5 mm |
| 额定电涌电压(III/3) | 6 kV |
| 额定电流 | 17.5 A |
| 额定电压(III/3) | 450 V |
| 额定电压 UN | 450 V AC |
| 450 V DC | |
| 额定电流IN | 17.5 A |
| 机械参数 | |
| 插／拔周期 | 50 (IP66/IP68/IP69K) |
| 100 (IP66) | |
| 颜色 | 浅灰 (RAL 7035) |
| 标识材料 | PA |
| 标识材料 开槽连接块 | EPDM |
| 接触件材料 | Cu |
| 材料接触表面 | Ni/Ag/Sn |
| 电缆长度 | 0.5 m |
| 每根绞线的结构符合VDE 0295标准/最小导线直径 | VDE 0295 5级 |
| 位置标记 | L，N，PE |
| 单线，颜色 | 棕色，蓝色，绿色/黄色 |
| 电缆截面积 | 2.5 mm² |
| 导线绝缘材料 | PVC |
| 无卤素 | 否 |
| 安装类型 | 板前安装 M20 |
| 环境条件 | |
| 保护等级 | IP66 |
| IP68 (2 m / 24 h) | |
| IP69K | |
| 未插入时具有防触摸保护 (IP2X) | |
| 冲击强度 | IK07 |
| 环境温度（运行） | -30 °C ... 90 °C |
| 导线连接时的温度 | -5 °C ... 50 °C |
| 环境温度（存放/运输） | -30 °C ... 90 °C |
| 抗UV辐射 | 是 |
优势
组件可直接插拔，配电更轻松
采用Push-Lock直插式连接，实现简便、快速的现场布线
全系统防护等级达IP66、IP68和IP69K，恶劣环境下亦可实现可靠安装
即使在极其不易安装的条件下，无需工具也可完成安全锁紧
预制电缆组件实现快速调试
