微型直通式接线端子 - MBK 3/E-Z
1413036

微型直通式接线端子, 标称工作电压: 500 V, 标称工作电流: 24 A, 接线方式: 螺钉连接, 第一层, 额定接线容量: 2.5 mm2, 横截面: 0.2 mm2 - 4 mm2, 安装方式: NS 15, 颜色: 灰色


产品详情




产品类型 微型连接器
连接量 2
行数 1
电位 1
绝缘特性
过电压类别 III
污染等级 3

额定浪涌电压 6 kV
额定条件下的最大功耗 0.77 W

每层的连接数量 2
额定横截面 2.5 mm²
第一层
螺纹 M3
紧固力矩 0.6 ... 0.8 Nm
剥线长度 8 mm
塞规 A3
硬导线横截面 0.2 mm² ... 4 mm²
横截面 AWG 24 ... 12
柔性导线横截面 0.2 mm² ... 2.5 mm²
导线横截面,柔性[AWG] 24 ... 14
柔性导线横截面(套管,带/不带塑料绝缘管) 0.25 mm² ... 2.5 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.25 mm² ... 1.5 mm²
包含插拔式桥接件在内的接线容量,刚性 2.5 mm²
包含插拔式桥接件在内的接线容量,柔性 2.5 mm²
2根横截面相同的导线,刚性导线 0.2 mm² ... 1 mm²
2根横截面相同的导线,柔性导线 0.2 mm² ... 1.5 mm²
2根具有相同横截面的导线,柔性,带套管但不带塑料套管 0.25 mm² ... 1.5 mm²
2根具有相同横截面的导线,柔性,带TWIN套管及塑料套管 0.5 mm² ... 1 mm²
标称电流 24 A
最大负载电流 32 A (当连接截面积为4 mm²的导线时)
额定电压 500 V
额定横截面 2.5 mm²

额定参数 (ATEX/IECEx)
ATEX证书 KEMA 01 ATEX 2134 U
IEC防爆证书 IECEx  KEM 07.0008 U
标识  II 2 G  Ex eb IIC Gb
工作温度范围 -60 °C ... 105 °C
Ex认证附件 1415021 D-MBK/E
1205053 SZS 0,6X3,5

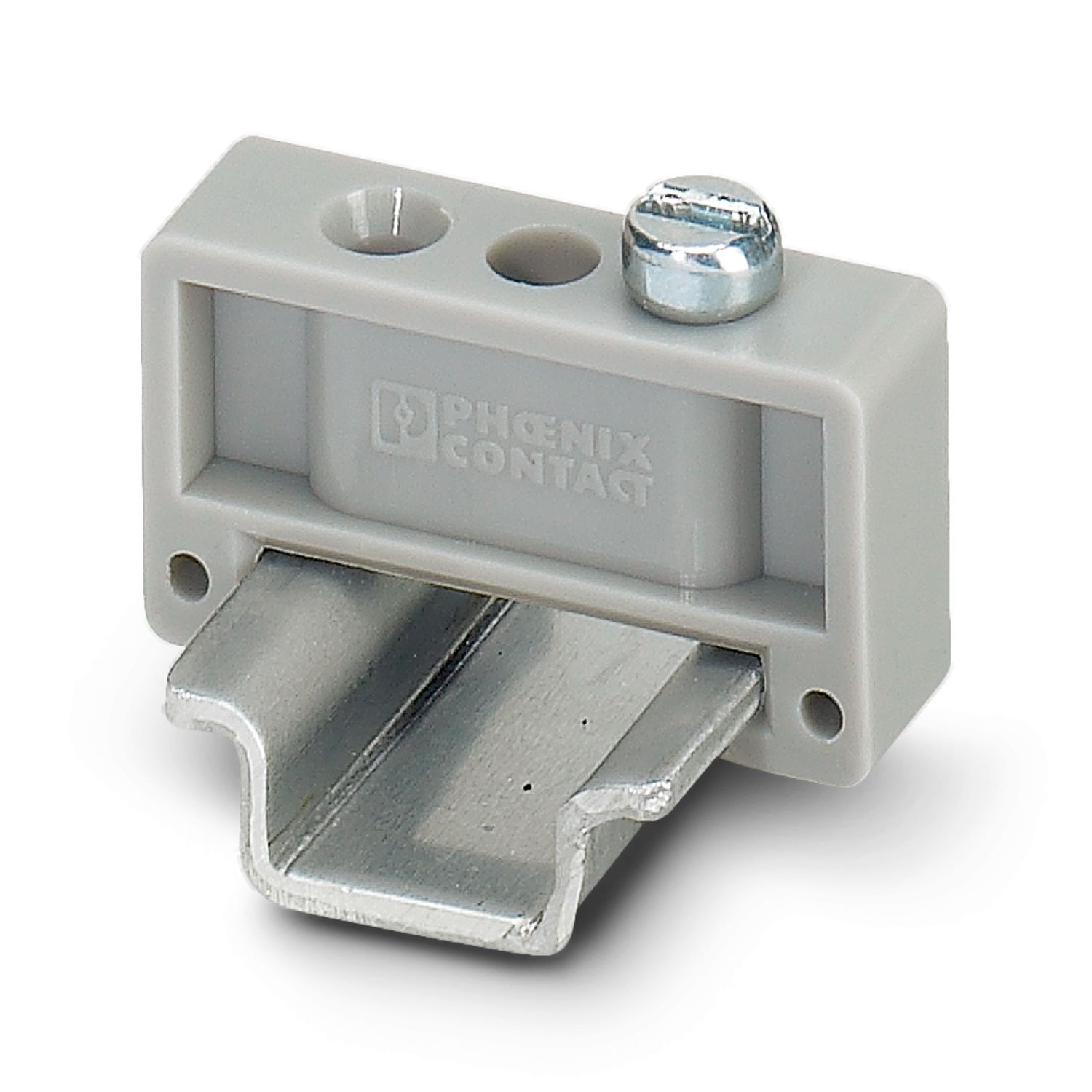

1421633 E/MK
桥接数据 22 A / 2.5 mm²
防爆温度上升 40 K (23.1 A / 2.5 mm²)
标称工作电压 275 V
用于使用桥接件进行桥接 250 V
- 不相邻的接线端子之间桥接 176 V
额定绝缘电压 250 V
Ex等级 常规
额定电流 21 A
最大负载电流 27.5 A
接触电阻 0.5 mΩ
Ex 连接数据 概述
扭矩范围 0.6 Nm ... 0.8 Nm
额定横截面 2.5 mm²
额定接线容量AWG 14
刚性接线容量 0.2 mm² ... 4 mm²
接线容量AWG 24 ... 12
柔性接线容量 0.2 mm² ... 2.5 mm²
接线容量AWG 24 ... 14
2根横截面相同的导线,刚性导线 0.2 mm² ... 1.5 mm²
2根横截面相同的导线,AWG刚性 24 ... 16
2根横截面相同的导线,柔性导线 0.2 mm² ... 1.5 mm²
2根横截面相同的导线,AWG柔性 24 ... 16

宽度 5.2 mm
端板宽度 1 mm
NS 15高度 32 mm
高度 1.26 "
长度 28 mm

颜色 灰色
阻燃等级,符合UL 94 V2
绝缘材料组 I
绝缘材料 PA
绝缘材料的温度指数(DIN EN 60216-1(VDE 0304-21)) 125 °C
绝缘材料相对温度指数(电气,UL 746 B) 125 °C

电涌电压测试
结果 通过测试
温升测试
温度上升要求测试 温度上升 ≤ 45 K
结果 通过测试
短时耐受电流 2.5 mm² 0.3 kA
短时耐受电流 4 mm² 0.48 kA
结果 通过测试
工频耐受电压
测试电压设定值 1.89 kV
结果 通过测试

机械参数
开口式侧板

机械强度
结果 通过测试
载体上的附件
DIN导轨/固定支点 NS 15
测试力设定值 1 N
结果 通过测试
导线损坏和松动测试
旋转速度 10 rpm
rpm 135
导线横截面/重量 0.2 mm² / 0.2 kg
2.5 mm² / 0.7 kg
4 mm² / 0.9 kg
结果 通过测试

针焰测试
暴露时间 30 s
结果 通过测试
环境条件
环境温度(运行) -60 °C ... 105 °C (最高短期工作温度,电气特性相对温度。)
环境温度(存放/运输) -25 °C ... 60 °C (短期内(不超过24  小时),-60 °C到+70 °C)
环境温度(组装) -5 °C ... 70 °C
环境温度(执行) -5 °C ... 70 °C
允许湿度(存放/运输) 30 % ... 70 %

连接符合标准 IEC 60947-7-1

安装类型 NS 15

订货号 1413036
包装单位 50 pc
最小订货量 50 pc
销售关键代码 BE1261
产品关键代码 BE1261
目录页面 页码517 (CL1-2011)
GTIN 4017918021115
单件重量(含包装) 4.806 g
单件重量(不含包装) 4.407 g
关税号 8536901900
原产地 CN


ECLASS

ECLASS-9.0 27141120
ECLASS-10.0.1 27141120
ECLASS-11.0 27141120

ETIM

ETIM 8.0 EC000897

UNSPSC

UNSPSC 21.0 39121400

cULus Recognized

认证ID: E60425
Approval Specification Data
额定电压UN 额定电流IN 接线容量AWG 接线容量mm2
使用组 B
300 V 20 A 28 - 12
使用组 C
300 V 20 A 28 - 12
使用组 F
500 V 20 A 28 - 12
使用组 D
600 V 5 A 28 - 12

ATEX

认证ID: KEMA 01ATEX2134U

EAC Ex

认证ID: RU C-DE.HA91.B.00066

IECEx

认证ID: IECEx KEM 07.0008U

CCC

认证ID: 2020322313000629

NEPSI

认证ID: GYJ20.1196U

China RoHS 环保使用期限:无限期 = EFUP-e
无超标的有害物质

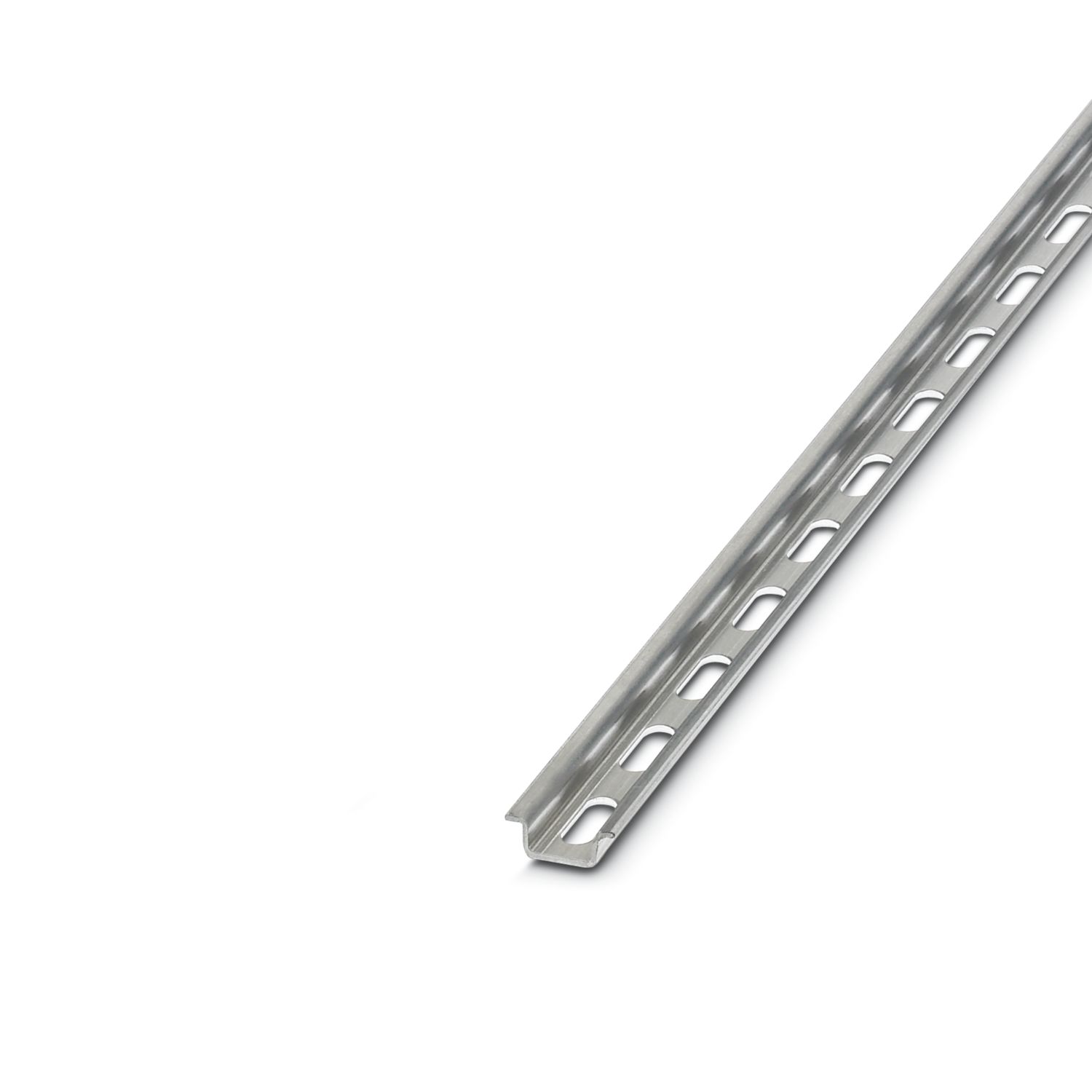

适配产品



优势

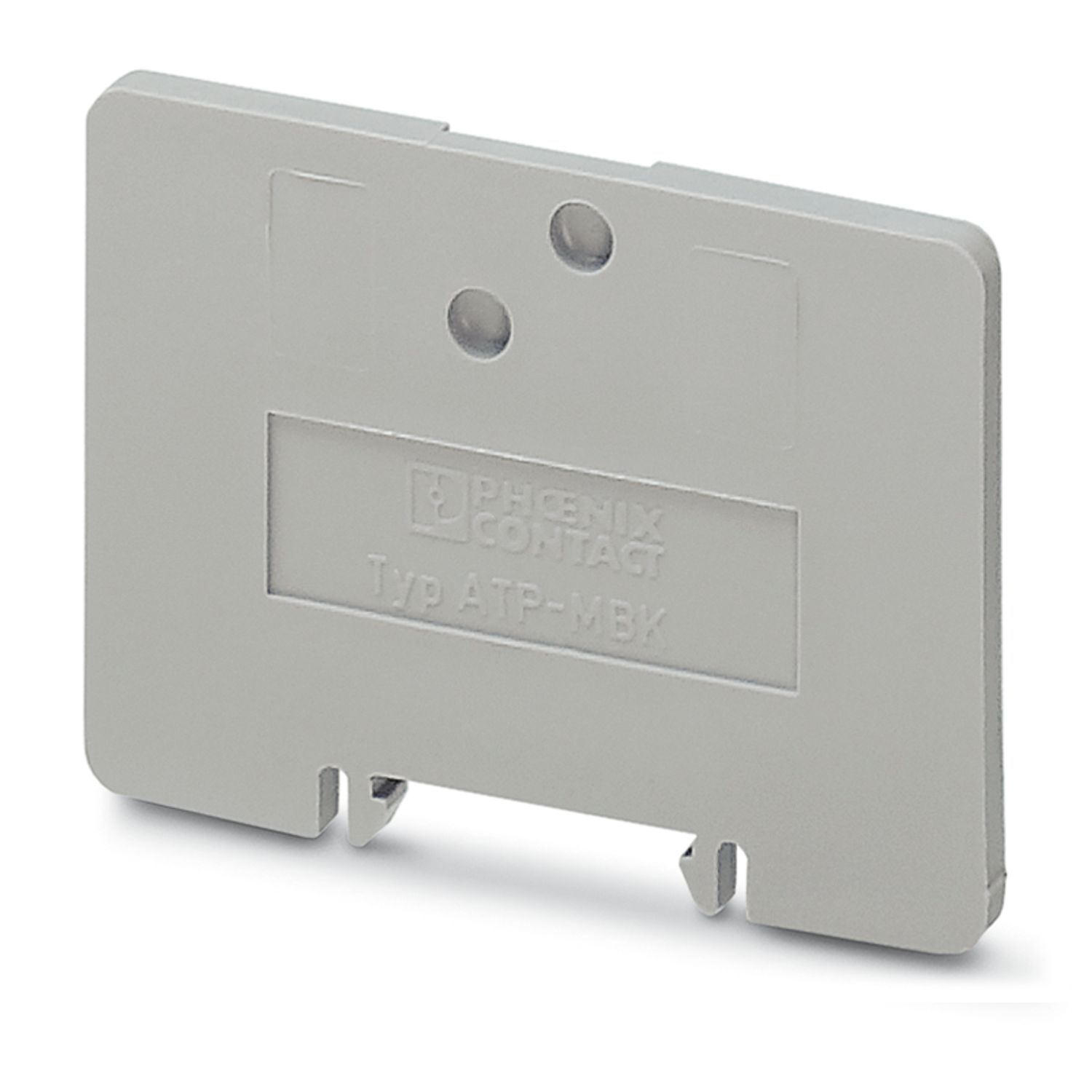

分组隔片、绝缘板和测试插座是对这些附件的有效补充
可标记所有接线点,因此排布清楚
紧凑型设计且可选择安装在15 mm DIN导轨上,因此能节省空间
通过标准化插入式桥接件可方便地实现电位分配
