安全模块是出自Inline产品类别的输出模块，设计用于SafetyBridge系统中。安全模块可作为Inline站的一部分，用在INTERBUS、EtherCAT®、DeviceNet™、CANopen®、EtherNet/IP™、Sercos、Modbus、PROFINET或PROFIBUS系统的任何位置。可通过一个开关将安全模块的传输速率设置为500 kBaud或2 Mbaud。传输速度必须与站内的传输速度一致。该模块具有占用双通道的四个安全数字输出，或者占用单通道的八个安全数字输出。

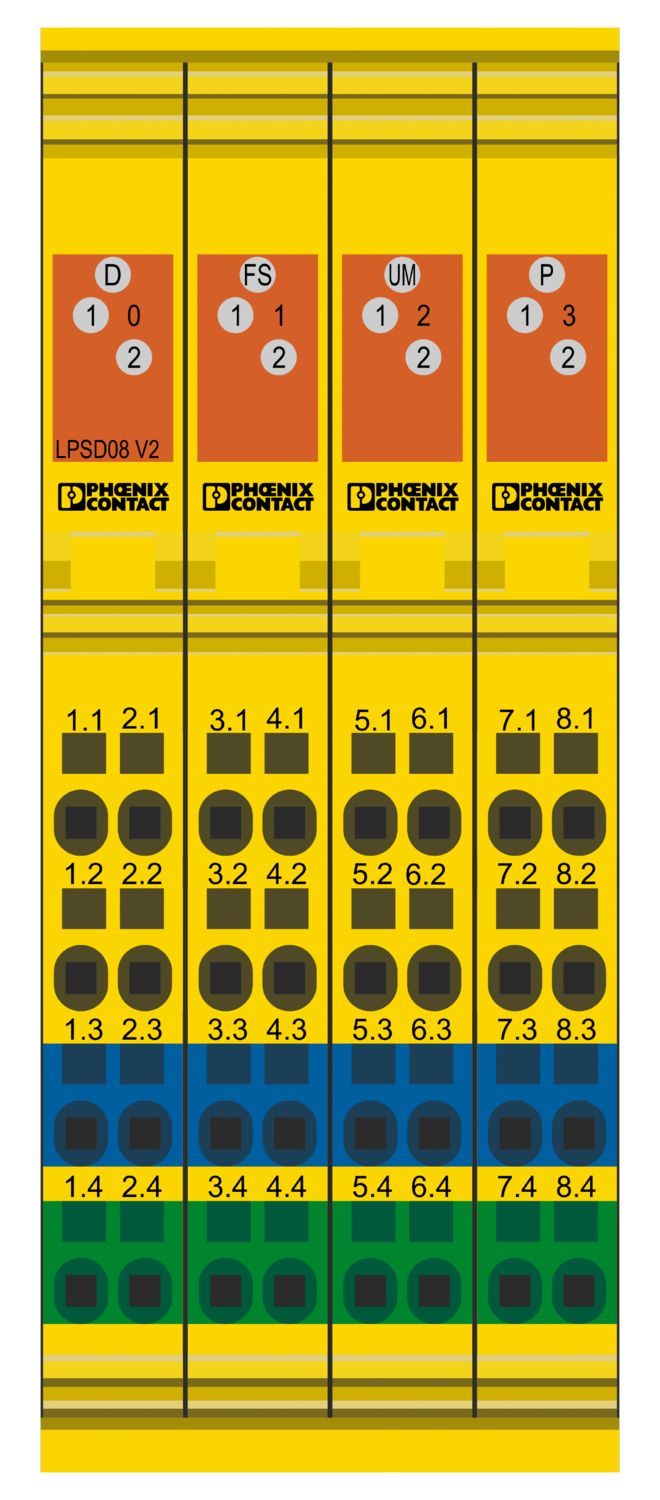

IB IL 24 LPSDO 8 V2-PAC
-
安全模块
2700606
产品详情
| 尺寸图 |
|
| 宽度 | 48.8 mm |
| 高度 | 119.8 mm |
| 深度 | 71.5 mm |
| 关于尺寸数据的注意事项 | 外壳尺寸 |
| 应用说明 | |
| 应用说明 | 只用于工业应用 |
| Inline本地总线 | |
| 通道数目 | 2 |
| 连接方式 | Inline数据跨接块 |
| 传输速度 | 500 kBit/s / 2 MBit/s (可切换) |
| SafetyBridge 属性 | |
| 和I/O模块连接 | 最大 5 (安全数字量I/O模块) |
| 逻辑存储 | 24 千字节kByte |
| 模块 | |
| ID 代码 (dec.) | 171 |
| 十六进制ID编码 | AB |
| 长度编码（十六进制） | 18 |
| 长度编码（十进制） | 24 |
| 过程数据通道 | 48 Byte |
| 输入地址区域 | 48 Byte (（操作模式：SafetyBridge 24个字符）) |
| 输出地址区域 | 48 Byte (（操作模式：SafetyBridge 24个字符）) |
| 寄存器长度 | 48 Byte |
| 所需的参数数据 | 1 Byte (（操作模式：SafetyBridge 24个字符）) |
| 所需的组态数据 | 5 Byte (（操作模式：SafetyBridge 24个字符）) |
| 数字量: | |
| 输出名称 | 数字输出 |
| 连接方式 | 回拉式弹簧连接 |
| 连接系统 | 2，3，4线 |
| 输出数目 | 4 (用于双通道分配) |
| 8 (用于单通道分配) | |
| 8 | |
| 保护电路 | 输出的过载保护、短路保护 |
| 输出电压 | 24 V DC (US - 1 V) |
| 输出电流 | 最大 6 A (所有输出的总电流，-25 °C ... 50 °C) |
| 最大 4 A (所有输出的总电流，>-50 °C ... 55 °C) | |
| 每组最大输出电流 | 3 A |
| 每个通道的最大输出电流 | 2 A |
| 额定输出电压 | 24 V DC |
| 额定负载，感性 | 参见安全数据 |
| 额定负载，指示灯 | 参见安全数据 |
| 额定负载，阻性 | 参见安全数据 |
| 电感过载动作 | 输出可能会被毁坏 |
| 产品类型 | I/O 部件 |
| 产品系列 | Inline |
| 应用 | 功能安全 |
| SafetyBridge技术 | |
| 类型 | 模块 |
| 诊断信息 | 数字输出短路或过载 故障信息以诊断代码（总线）的形式通过电机上的LED显示 |
| 额定条件下的最大功耗 | 144 W |
| 传输介质 | 铜缆 |
| 电位: 通信电源(UL) | |
| 电源电压 | 7.5 V DC (参见安全数据) |
| 电流消耗 | 最大 230 mA (参见安全数据) |
| 电位: 主电路(UM)电源 | |
| 电源电压 | 24 V DC (参见安全数据) |
| 电源电压范围 | 19.2 V DC ... 30 V DC (包括所有公差，包括纹波) |
| 电流消耗 | 最大 6.03 A |
| 典型值 30 mA (所有输出套件，包括执行器电流) | |
| 电位: 分段回路电源(US) | |
| 电源电压 | 24 V (参见安全数据) |
| 电源: 电子模块 | |
| 电源电压 | 24 V DC (通过电源跨接) |
| 电源电压范围 | 19.2 V DC ... 30 V DC |
| 电气隔离/电压范围的隔离 | |
| 测试电压: 5 V电源，入向远程总线/7.5 V电源（总线逻辑） | 500 V AC， 50 Hz， 1 min |
| 测试电压: 5V电源，出向远程总线/7.5V电源（总线逻辑） | 500 V AC， 50 Hz， 1 min |
| 测试电压: 7.5 V电源（总线逻辑）/24 V电源（I/O） | 500 V AC， 50 Hz， 1 min |
| 测试电压: 24 V电源（I/O）/功能接地 | 500 V AC， 50 Hz， 1 min |
| 连接技术 | |
| 连接名称 | Inline连接器 |
| 可插拔 | 是 |
| 导线连接 | |
| 连接方式 | 回拉式弹簧连接 |
| 刚性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 24 ... 16 |
| Inline连接器 | |
| 连接方式 | 回拉式弹簧连接 |
| 硬导线横截面 | 0.2 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 24 ... 16 |
| 环境条件 | |
| 环境温度（运行） | -25 °C ... 55 °C |
| 保护等级 | IP20 |
| 空气压力（运行） | 80 kPa ... 108 kPa (最高可达海拔2000 米) |
| 空气压力（存放/运输） | 66 kPa ... 108 kPa (最高可达海拔3500 m) |
| 环境温度（存放/运输） | -25 °C ... 70 °C |
| 允许湿度（运行） | 10 % ... 85 % (在允许的温度范围内采取适当措施以防止增加的空气湿度。) |
| 允许湿度（存放/运输） | 10 % ... 85 % (在允许的温度范围内采取适当措施以防止增加的空气湿度。) |
| 保护等级 | III (IEC 61140，EN 61140，VDE 0140-1) |
| 安装类型 | DIN导轨安装 |
cULus Listed
认证ID: E140324
优势
SafetyBridge协议的生成和监控
参数化安全逻辑的处理
SIL 3，符合EN IEC 62061
符合IEC/EN˽61508的SIL˽3
PL e (EN ISO 13849-1)
