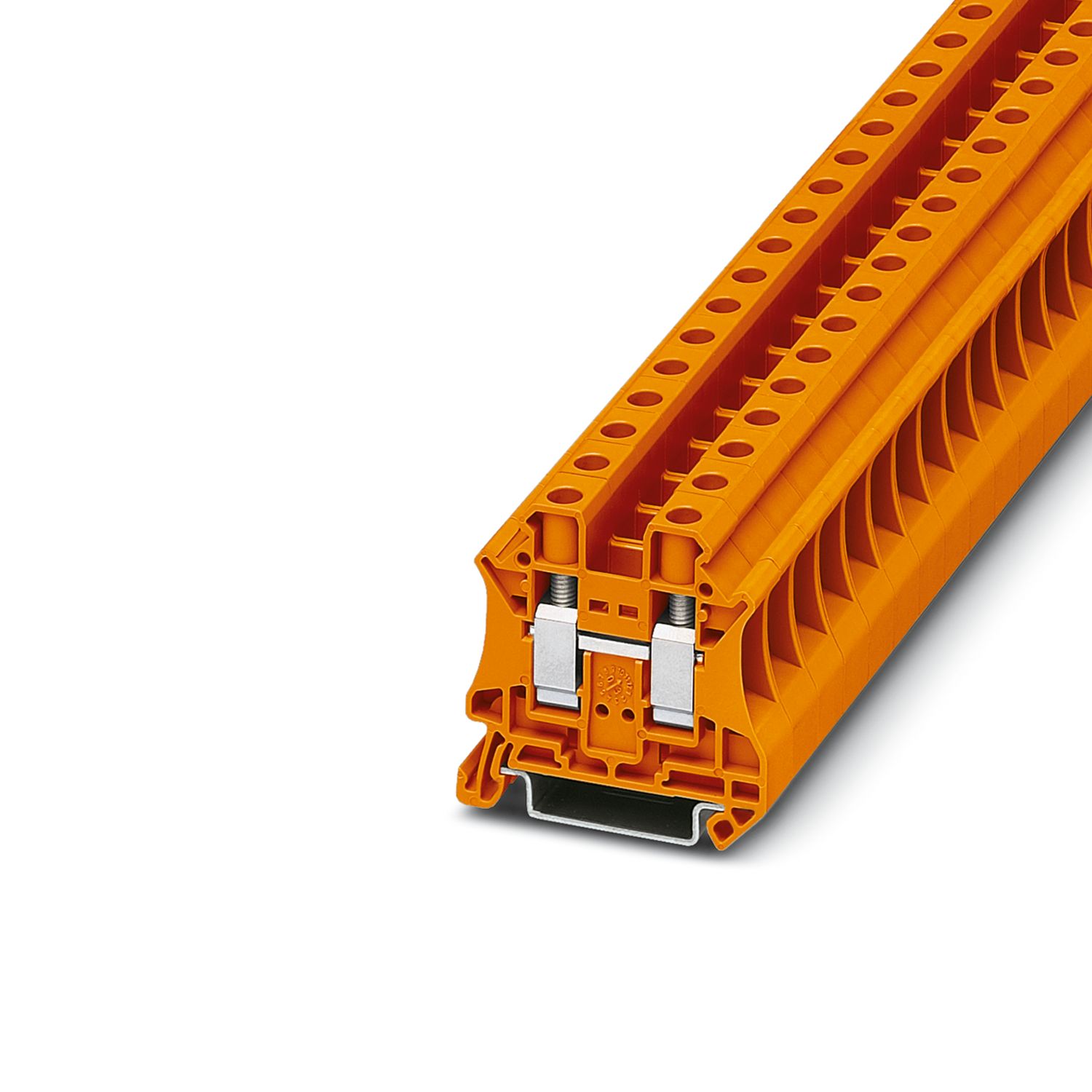

UT 10 OG - 直通式接线端子

3046281

直通式接线端子，标称工作电压: 1000 V，额定电流: 57 A，连接量: 2，接线方式: 螺钉连接，额定接线容量: 10 mm²，横截面: 0.5 mm² - 16 mm²，安装方式: NS 35/7,5， NS 35/15，颜色: 橙色

产品详情

产品类型	直通式接线端子
产品系列	UT
连接量	2
行数	1
电位	1
绝缘特性
过电压类别	III
污染等级	3

额定浪涌电压	8 kV
额定条件下的最大功耗	1.82 W

每层的连接数量	2
额定横截面	10 mm²
层 1 上 1 下 1
螺纹	M4
紧固扭矩	1.5 ... 1.8 Nm
剥线长度	10 mm
塞规	A6
连接符合标准	IEC 60947-7-1
刚性导线横截面	0.5 mm² ... 16 mm²
横截面 AWG	20 ... 6 (按IEC标准修订)
柔性导线横截面	0.5 mm² ... 16 mm²
导线横截面，柔性[AWG]	20 ... 6 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管）	0.5 mm² ... 10 mm²
柔性导线横截面（带塑料绝缘管的套管）	0.5 mm² ... 10 mm²
2根横截面相同的导线，刚性导线	0.5 mm² ... 4 mm²
2根横截面相同的导线，柔性导线	0.5 mm² ... 4 mm²
2根具有相同横截面的导线，柔性，带套管但不带塑料套管	0.5 mm² ... 2.5 mm²
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管	0.5 mm² ... 6 mm²
标称电流	57 A
最大负载电流	76 A (当连接截面积为16 mm² 的导线时)
额定电压	1000 V
注意事项	注意：产品发布、接线容量和有关铝导线连接的备注可在下载区域中找到。
额定横截面	10 mm²

额定参数 (ATEX/IECEx)
标识	 II 2 GD Ex eb IIC Gb
工作温度范围	-60 °C ... 110 °C
Ex认证附件	3047028 D-UT 2,5/10
	1205066 SZS 1,0X4,0 VDE
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
桥接列表	插拔式桥接件 / FBS 2-10 / 3005947
	插拔式桥接件 / FBS 5-10 / 3005948
桥接数据	54 A (10 mm²)
防爆温度上升	40 K (60.1 A / 10 mm²)
用于使用桥接件进行桥接	690 V
额定绝缘电压	630 V
输出	(永久)
Ex等级常规
标称工作电压	690 V
额定电流	54 A
最大负载电流	69 A
接触电阻	0.16 mΩ
Ex 连接数据概述
扭矩范围	1.5 Nm ... 1.8 Nm
额定横截面	10 mm²
额定接线容量AWG	8
刚性接线容量	0.5 mm² ... 16 mm²
接线容量AWG	20 ... 6
柔性接线容量	0.5 mm² ... 10 mm²
接线容量AWG	20 ... 8
2根横截面相同的导线，刚性导线	0.5 mm² ... 4 mm²
2根横截面相同的导线，AWG刚性	20 ... 12
2根横截面相同的导线，柔性导线	0.5 mm² ... 4 mm²
2根横截面相同的导线，AWG柔性	20 ... 12

宽度	10.2 mm
端板宽度	2.2 mm
高度	47.7 mm
NS 35/7,5深度	47.5 mm
NS 35/15深度	55 mm

颜色	橙色 (RAL 2003)
阻燃等级，符合UL 94	V0
绝缘材料组	I
绝缘材料	PA
低温下的静态绝缘材料应用	-60 °C
绝缘材料相对温度指数（电气，UL 746 B）	130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26	HL 1 - HL 3
表面可燃性NFPA 130 (ASTM E 162)	通过
烟雾比光密度NFPA 130 (ASTM E 662)	通过
烟气毒性NFPA 130 (SMP 800C)	通过

电涌电压测试
测试电压设定值	9.8 kV
结果	已通过测试
温升测试
温度上升要求测试	温度上升 ≤ 45 K
结果	已通过测试
	已通过测试
短时耐受电流 10 mm²	1.2 kA
结果	已通过测试
工频耐受电压
结果	已通过测试

机械参数
开口式侧板	是

机械强度
结果	已通过测试
载体上的附件
DIN导轨/固定支点	NS 35
测试力设定值	5 N
结果	已通过测试
导线损坏和松动测试
旋转速度	10 rpm
rpm	135
导线横截面／重量	0.5 mm² / 0.3 kg
	10 mm² / 2 kg
	16 mm² / 2.9 kg
结果	已通过测试

针焰测试
暴露时间	30 s
结果	已通过测试
环境条件
环境温度（运行）	-60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)
环境温度（存放/运输）	-25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C)
环境温度（组装）	-5 °C ... 70 °C
环境温度（执行）	-5 °C ... 70 °C
允许湿度（运行）	20 % ... 90 %
允许湿度（存放/运输）	30 % ... 70 %

连接符合标准	IEC 60947-7-1

安装类型	NS 35/7,5
	NS 35/15

商业数据

订货号	3046281
包装单位	50 pc
最小订货量	50 pc
销售关键代码	BE1111
产品关键代码	BE1111
目录页面	页码27 (C-3-2013)
GTIN	4017918975623
单件重量（含包装）	17.6 g
单件重量（不含包装）	17.6 g
原产地	DE

分类

认证

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG	接线容量mm²
	1000 V	57 A		0.5 - 10

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG	接线容量mm²
	1000 V	57 A		0.5 - 10

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG	接线容量mm²
仅适用柔性导线	690 V	54 A		0.5 - 10
仅适用刚性导线	690 V	69 A		0.5 - 16

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG	接线容量mm²
仅适用柔性导线	690 V	54 A		0.5 - 10
仅适用刚性导线	690 V	69 A		0.5 - 16

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG	接线容量mm²
	600 V	65 A	20 - 6

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG	接线容量mm²
	600 V	65 A	20 - 6

产品环境合规性

适配产品

附件

优势

大连接空间无需套管即可连接刚性和柔性的导线，即使横截面比额定的要大

紧凑设计使得可在狭小空间内进行接线

对螺丝刀通过关闭的螺钉轴提供最佳的导引

电缆入线角使横截面在额定值内的导线能使用套管和塑料卡套

EU RoHS
符合《欧盟RoHS物质指令要求》	是
已知的豁免条款	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 相关产品的中国RoHS声明表，请见“制造商声明”下相应产品的下载区域。对于所有带EFUP-E标志的产品，不需要出具中国RoHS声明表。
EU REACH SVHC
《REACH候选物质注释》（CAS编号）	Lead （CAS编号: 7439-92-1）
SCIP	8504d171-ed36-4586-8360-8d829586f136
