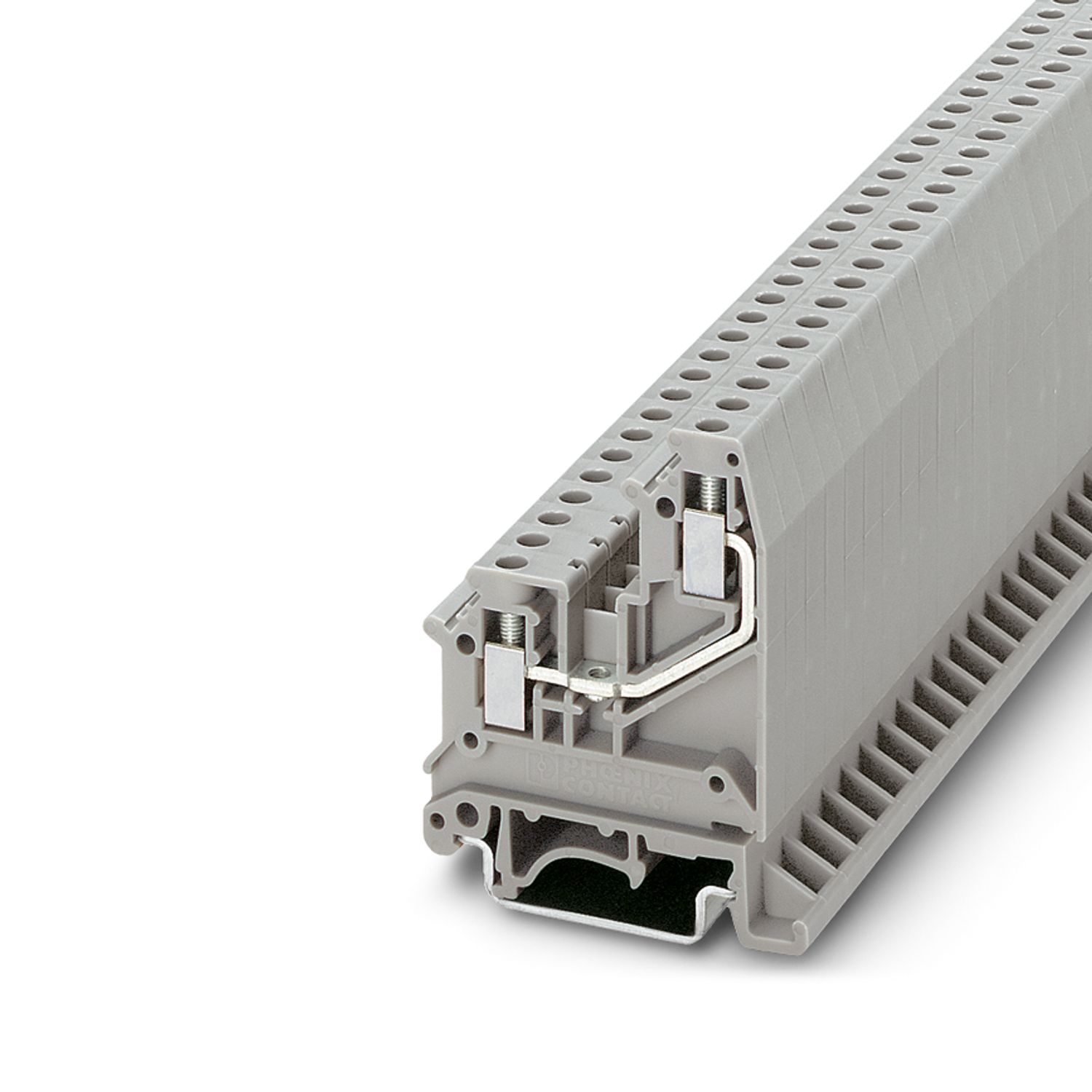

UK 5-RETURN - 直通式接线端子

3002597

带螺纹连接的通用端子，接线容量： 0.2 mmmm² ... 4 mmmm²，AWG： 30 -10，宽度： 6.2 mm，颜色：灰色

产品类型	直通式接线端子
连接量	2
行数	2
电位	1
绝缘特性
过电压类别	III
污染等级	3

额定浪涌电压	6 kV

每层的连接数量	2
层 1 上 1 下 1
螺纹	M3
紧固扭矩	0.6 ... 0.8 Nm
剥线长度	8 mm
连接符合标准	IEC / EN
刚性导线横截面	0.2 mm² ... 6 mm²
横截面 AWG	24 ... 10 (按IEC标准修订)
柔性导线横截面	0.2 mm² ... 4 mm²
导线横截面，柔性[AWG]	24 ... 8 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管）	0.25 mm² ... 4 mm²
柔性导线横截面（带塑料绝缘管的套管）	0.25 mm² ... 2.5 mm²
包含插拔式桥接件在内的接线容量，刚性	4 mm²
包含插拔式桥接件在内的接线容量，柔性	4 mm²
2根横截面相同的导线，刚性导线	0.2 mm² ... 1.5 mm²
2根横截面相同的导线，柔性导线	0.2 mm² ... 1.5 mm²
2根具有相同横截面的导线，柔性，带套管但不带塑料套管	0.25 mm² ... 1.5 mm²
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管	0.5 mm² ... 1.5 mm²
标称电流	41 A
最大负载电流	41 A (当连接截面积为6 mm² 的导线时)
额定电压	500 V
连接符合标准	UL
横截面 AWG	30 ... 10 (按IEC标准修订)
标称电流	30 A
额定电压	300 V
连接符合标准	CSA
标称电流	40 A
额定电压	300 V

颜色	灰色
阻燃等级，符合UL 94	V2
绝缘材料组	I
绝缘材料	PA
绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））	125 °C
绝缘材料相对温度指数（电气，UL 746 B）	125 °C

电涌电压测试
测试电压设定值	7.3 kV
结果	已通过测试
温升测试
温度上升要求测试	温度上升 ≤ 45 K
结果	已通过测试
短时耐受电流 4 mm²	0.48 kA
短时耐受电流 6 mm²	0.72 kA
结果	已通过测试
工频耐受电压
测试电压设定值	1.89 kV
结果	已通过测试

机械强度
结果	已通过测试
载体上的附件
DIN导轨/固定支点	NS 32/NS 35
测试力设定值	5 N
结果	已通过测试
导线损坏和松动测试
旋转速度	10 rpm
rpm	135
导线横截面／重量	0.2 mm² / 0.2 kg
		4 mm² / 0.9 kg
		6 mm²/ 1.4 kg
结果	已通过测试

针焰测试
暴露时间	30 s
结果	已通过测试

安装类型	NS 35/7,5
		NS 35/15
		NS 32

标识、组装和安装

供电、充电及保护

连接

切换、测量和监控

自动化

UK 5-RETURN - 直通式接线端子

3002597

产品详情

UNSPSC

适配产品

订货号	3002597
包装单位	50 pc
最小订货量	50 pc
销售关键代码	BE1211
产品关键代码	BE1211
目录页面	页码227 (CL-2005)
GTIN	4017918090364
单件重量（含包装）	11.216 g
单件重量（不含包装）	10.91 g
关税号	8536901900
原产地	PL


China RoHS	环保使用期限=50年
		有关危险物质的信息，请见“下载”下的制造商声明

机械参数
开口式侧板	是

标识、组装和安装

供电、充电及保护

连接

切换、测量和监控

自动化

UK 5-RETURN - 直通式接线端子 3002597

产品详情

UNSPSC

适配产品

IS-K 4 - 桥接件的绝缘垫块 1302338

ISSBI 10- 6 - 跨接块 0301505

LB 10-6 BU - 跨接块 0202280

LB 10-6 RD - 跨接块 0202293

LB 10-6 GY - 跨接块 0202358

LB 100-6 GY - 跨接块 0202345

LB 100-6 RD - 跨接块 0202316

LB 100-6 BU - 跨接块 0202303

FBI 10- 6 - 固定式桥接件 0203250

FBI 100- 6 - 固定式桥接件 0201650

FBI 20- 6 - 固定式桥接件 0201867

EB 2- 6 - 插拔式桥接件 0201155

EB 3- 6 - 插拔式桥接件 0201142

EB 10- 6 - 插拔式桥接件 0201139

D-UK 3-RETURN - 端板 3002539

FB-150 METER - 固定式桥接件 0201595

KSS 3- 6 - 短路连接器 0309523

KSS 6 - 短路连接器 0301547

RPS - 转换桥接件 0201647

TS-UK 3-RETURN - 隔板 3002526

ATP-UK 3-RETURN - 隔板 3002542

SBS 6:UNBEDRUCKT - 标记卡 1007222

NS 32 PERF 2000MM-VPE 10 - DIN导轨 有孔 1201002

NS 32 UNPERF 2000MM-VPE 10 - DIN导轨，未打孔 1201015

NS 35/ 7,5 PERF 2000MM - DIN导轨 有孔 0801733

NS 35/ 7,5 UNPERF 2000MM - DIN导轨，未打孔 0801681

NS 35/ 7,5 WH PERF 2000MM - DIN导轨 有孔 1204119

NS 35/ 7,5 WH UNPERF 2000MM-VPE 10 - DIN导轨，未打孔 1204122

NS 35/ 7,5 AL UNPERF 2000MM - DIN导轨，未打孔 0801704

NS 35/ 7,5 ZN PERF 2000MM - DIN导轨 有孔 1206421

NS 35/ 7,5 ZN UNPERF 2000MM - DIN导轨，未打孔 1206434

NS 35/ 7,5 CU UNPERF 2000MM-VPE 10 - DIN导轨，未打孔 0801762

NS 35/ 7,5 CAP - 终端固定件 1206560

NS 35/15 PERF 2000MM - DIN导轨 有孔 1201730

NS 35/15 UNPERF 2000MM - DIN导轨，未打孔 1201714

NS 35/15 WH PERF 2000MM - DIN导轨 有孔 0806602

NS 35/15 WH UNPERF 2000MM-VPE 10 - DIN导轨，未打孔 1204135

NS 35/15 AL UNPERF 2000MM - DIN导轨，未打孔 1201756

NS 35/15 ZN PERF 2000MM - DIN导轨 有孔 1206599

NS 35/15 ZN UNPERF 2000MM - DIN导轨，未打孔 1206586

NS 35/15 CU UNPERF 2000MM-VPE 10 - DIN导轨，未打孔 1201895

NS 35/15 CAP - 终端固定件 1206573

NS 35/15-2,3 UNPERF 2000MM-VPE 10 - DIN导轨，未打孔 1201798

ZB 6:UNBEDRUCKT - 快速标记条 1051003

ZB 6 CUS - 快速标记条 0824992

ZB 6,LGS:FORTL.ZAHLEN - 快速标记条 1051016

ZB 6,QR:FORTL.ZAHLEN - 快速标记条 1051029

ZB 6,LGS:GLEICHE ZAHLEN - 快速标记条 1051032

ZB 6,LGS:L1-N,PE - 用于端子的标记条 1051414

ZB 6,LGS:U-N - 用于端子的标记条 1051430

UC-TM 6 - 用于端子的标记条 0818085

UC-TM 6 CUS - 用于端子的标记条 0824589

UCT-TM 6 - 用于端子的标记条 0828736

UCT-TM 6 CUS - 用于端子的标记条 0829602

CLIPFIX 35 - 终端固定件 3022218

CLIPFIX 35-5 - 终端固定件 3022276

E/NS 35 N - 终端固定件 0800886

PSBJ 3/13/4 - 测试孔式连接器 0201304

PSB 3/10/4 - 测试孔式连接器 0601292

E/UK - 终端固定件 1201442

E/UK 1 - 终端固定件 1201413
