cUL Recognized
ID de certificação: FILE E 221474| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| 250 V | 4 A |
UL certificado
ID de certificação: FILE E 221474| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| 250 V | 4 A |
SACC-M12FR-4CON-PG7-M
-
Conector
1681143
Conector, Universal, 4-polos, Soquete angular M12, codificação: A, Conexão a parafuso, material serrilhado: Fundição de zinco sob pressão, niquelado, conexão para cabos Pg7, diâmetro externo de linha 4 mm ... 6 mm
Detalhes do produto
| Instrução de montagem: | IMPORTANTE: Ao instalar os cabos, observe os raios de flexão admissíveis, pois forças radiais excessivas comprometem o grau de proteção. Neutralize cargas mecânicas antes do conector, por ex., com abraçadeiras. |
| Instrução de montagem | A imagem com polos pode ser rodada em passos de 90° para a saída de cabo |
| Tipo de produto | Conector de encaixe circular (lado do cabo) |
| Tipo de sensor | Universal |
| Número de pólos | 4 |
| Quantidade de saídas de cabos | 1 |
| Blindado | não |
| Codificação | A |
| Saída de cabo | angular |
| Conexão Pg | Pg7 |
| Propriedades de isolamento | |
| Categoria de sobretensão | II |
| Grau de impurezas | 3 |

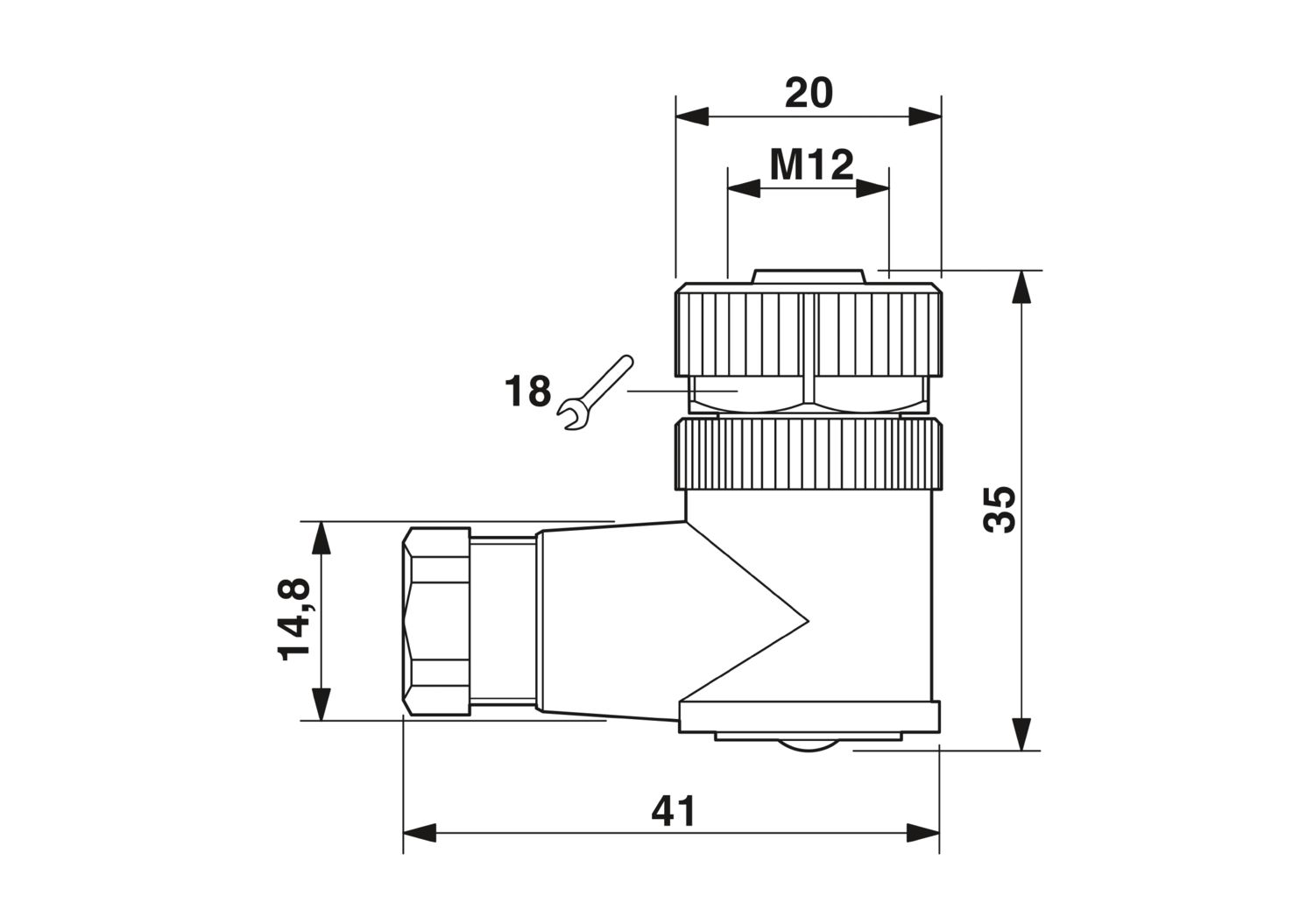

| Desenho de medidas |
|
| Comprimento | 35 mm |
| Medida externa | |
| Diâmetro externo | 4 mm ... 6 mm |
| Caixa | |
| Diâmetro da caixa | 20 mm |
| Classe de inflamabilidade conforme UL 94 | HB |
| Material vedação | NBR |
| Material do corpo do cabo | PA |
| Material de contato | CuZn |
| Material superfície de contato | CuSnZn |
| Material suporte do contato | PA |
| Material da conexão roscada | Fundição de zinco sob pressão, niquelado |
| Conexão de condutores | |
| Tipo de conexão | Conexão a parafuso |
| Bitola de conexão | 0,25 mm² ... 0,75 mm² (sem terminal tubular) |
| 0,14 mm² ... 0,75 mm² (com terminal tubular) | |
| 0,25 mm² ... 0,75 mm² (rígido) | |
| Bitola de conexão AWG | 24 ... 18 (sem terminal tubular) |
| 26 ... 20 (com terminal tubular) | |
| Comprimento do isolamento dos condutores individuais | 5 mm |
| Torque de aperto | 0,4 Nm (Serrilha M12) |
| 0,2 Nm (Terminal parafusado) | |
| 0,8 Nm ... 1 Nm (Parafuso de pressão com caixa de buchas) | |
| Tensão de teste | 2,5 kV |
| Resistência de passagem | ≤ 8 mΩ |
| Resistência de isolamento | ≥ 100 MΩ |
| Tensão UN | 250 V AC |
| 250 V DC | |
| Corrente nominal IN | 4 A |
| Dados mecânicos | |
| Ciclos de encaixe | ≥ 50 |
| Conexão 1 | |
| Formato da cabeça | Soquete |
| Saída de cabo da cabeça | angular |
| Tipo de rosca da cabeça | M12 |
| Codificação | A |
| Tipo de sinal/categoria | Universal |
| Comprimento de decapagem condutores individuais | 5 mm |
| Condições ambientais | |
| Grau de proteção | IP67 |
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C (Conector/suporte) |
| M12 | |
| Designação padrão | Conector de encaixe M12 |
| Normas/disposições | IEC 61076-2-101 |
Suas vantagens
Aplicação segura no campo mediante graus de proteção
Conexão por rosqueamento: tecnologia de conexão comprovada para uma grande variedade de condutores
