Triagem de sinais para sistemas Standard I/O
Roteamento de sinais I/O

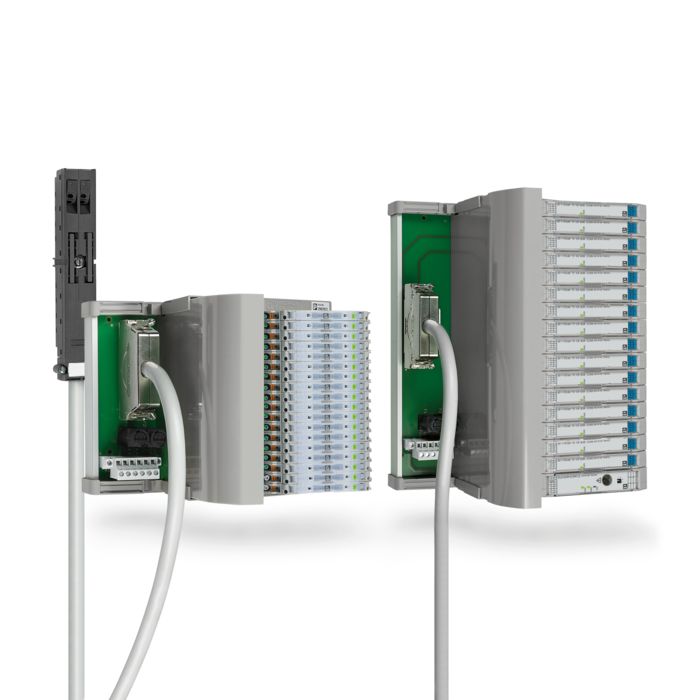

Para o roteamento de sinais I/O, oferecemos diversas soluções: o VIP I/O-Marshalling torna o condicionamento e o roteamento de sinais I/O para sinais I/O consistentemente universais, desde o campo até o controlador. Para o roteamento de sinais I/O padrão, os nossos Termination Carriers oferecem uma solução Plug and Play para conexão de dispositivos de trilho de fixação clássicos a placas I/O padrão do seu sistema de automação.
Categorias de produtos
Comparação da triagem de sinais para sistemas I/O padrão e sistemas I/O universal
Topologias de sistema:
A abordagem de I/O universal com o VIP I/O-Marshalling elimina a separação rígida entre os níveis de marshalling e de interface, permitindo uma arquitetura de sistema integrada e significativamente mais simples.
 |
 |
|
|---|---|---|
|
Triagem de sinais para I/O padrão
Com os condicionadores de sinal MINI Analog Pro e MACX Analog |
Triagem de sinais I/O universal
Com VIP I/O-Marshalling |
|
| Conceito | Termination Carrier para conexão de equipamentos de trilho de fixação padrão específicos para sinais | Sistema modular flexível Plug and Play, composto por placas de terminação e módulos de encaixe |
| Arquitetura de sistema | Quadros de comando separados e sistemas para triagem de sinais, preparação de sinais e conexão I/O | Triagem de sinais, preparação de sinais e conexão I/O integradas no sistema |
| Estrutura I/O | Utilização de placas I/O específicas para cada tipo de sinal | Atribuição de canais baseada em software, independente do tipo de sinal, sem placas I/O específicas para sinais |
| Adaptações de sinal | Adaptação e reestruturação do cabeamento nos níveis de triagem, interface e I/O | Substituição dos módulos de encaixe e configuração do software do sistema de controle com o cabeamento já instalado |
| Ir para os produtos | Ir para os produtos |
Representação gráfica:
A abordagem de I/O universal com VIP I/O-Marshalling integra os níveis de marshalling, interface e I/O em uma arquitetura simples
Tempos do processo dos projetos:
Em comparação com a triagem clássica de sinais, a abordagem I/O universal reduz os custos e encurta os tempos do processo dos projetos em até 30 %.
| Triagem de sinais para I/O padrão | Triagem de sinais para I/O universal | |
|---|---|---|
| Planejamento de sinais | O número de tipos específicos de sinais e de placas I/O deve ser definido logo na engenharia. | Basta saber o número de sinais. Os tipos de sinal podem ser atribuídos de forma flexível posteriormente. |
| Execução de projetos | O planejamento, a instalação e os testes são realizados sequencialmente. | Execução paralela do planejamento, da instalação e dos testes |
| Alterações nos sinais | São necessárias adaptações no cabeamento e na documentação. | Substituição dos módulos de encaixe e programação de software na UIO. |
| Teste de aceitação de fábrica e processos de colocação em funcionamento | Os caminhos de sinal são testados com a função de canal definitiva. | Os caminhos de sinal são estruturados e testados independentemente do tipo de sinal. |
Representação gráfica:
Economia de tempo de até 30 % graças ao processamento paralelo das etapas do projeto
Nossas soluções de produtos para a triagem de sinais I/O
Novos produtos
Triagem de sinais para sistemas I/O universais
Compacto, flexível e altamente funcional
O VIP I/O-Marshalling combina o condicionamento e o ordenamento de sinais em um sistema modular compacto do tipo Plug and Play. Evite o uso de gabinetes de marshalling e planeje as rotas de sinal independentemente do tipo. Aproveite uma ampla gama de sinais e funções.
Características principais
- Medir e controlar sinais de campo Ex i e não Ex i
- Módulos de encaixe para AI, AO, DI, DO, T
- Conexão de campo: Push-in Technology
- Conexão do controlador: D-SUB
- Proteção contra surto: até 40 kA
- Altura de operação: ≤ 5.000 m acima do nível do mar
- Faixa de temperatura: -40 °C ... +70 °C
- Certificações: Ex i, SIL 2/3, ATEX, IECEx, UL, CCC Ex
Suas vantagens
- Menos quadros de comando, mais canais: níveis de marshalling e de interface em um sistema excepcionalmente compacto
- Redução do tempo de projeto: planejar, configurar e testar caminhos de sinal de forma flexível, independentemente do tipo
- Configuração Plug and Play composta por diversas placas de terminação e módulos de encaixe
- Adaptável a qualquer momento: troca rápida de módulos sem necessidade de nova fiação
- Amplo espectro de sinais, incluindo Ex i, SIL e proteção contra surto
