Equipamentos de comutação de segurança

Equipamento de comutação de segurança e sensores

Com equipamentos de comutação de segurança implementa as funções de segurança em máquinas e instalações de forma confiável. Estes monitoram sinais de botões de PARADA DE EMERGÊNCIA, cortinas de luz e relés de porta de proteção e desencadeiam um estado seguro em caso de demanda.

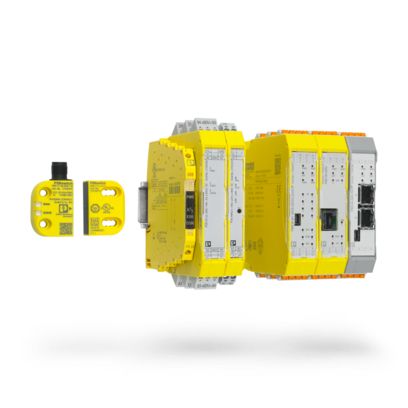

A família de produtos PSR abrange relés de segurança com funções de segurança fixas ou configuráveis, monitores de velocidade e parada e relés de acoplamento seguros.

Mais informações

Família de produtos

Qual é a diferença entre um relé eletromecânico seguro e um não seguro?

Qual é a diferença entre um relé eletromecânico seguro e um não seguro?

No caso de um relé de comutação não seguro, os contatos metálicos podem fundir após vários ciclos de comutação. Neste caso, se o operador de máquinas pressionar o botão de PARADA DE EMERGÊNCIA, a máquina não para. Assim é ocasionado um estado não seguro. O operador e a máquina podem sofrer danos.

Os relés montados no equipamento de comutação de segurança se baseiam em tecnologia de relés com contatos positivamente guiados conforme EN 50205 e monitoram de modo seguro as funções em máquinas e instalações. Graças a estruturas redundantes é sempre garantido um estado seguro para o operador de máquinas.

As normas e os padrões nacionais e internacionais proíbem a utilização de relés não seguros em máquinas e instalações perigosas. Neste caso, dependendo dos padrões de segurança e das normas relevantes, você deve utilizar obrigatoriamente equipamentos de comutação de segurança certificados.

Funções de segurança

Funções de segurança

A utilização ideal dos equipamentos de comutação de segurança é quando sua máquina ou instalação requer um número reduzido de funções de segurança e conexões lógicas a serem realizadas, como nos seguintes exemplos:

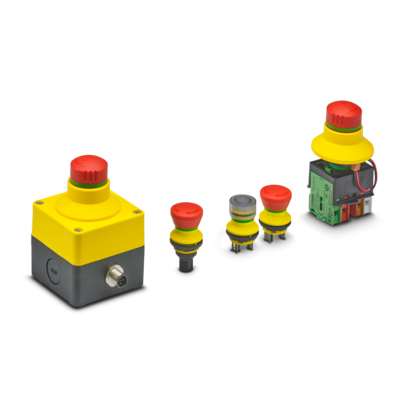

  • Parada de emergência
  • Monitoramento de proteções móveis, p. ex., portas de proteção
  • Dispositivos de proteção fotoelétricos (BWS)
  • Dispositivos de controle bimanual até Tipo IIIC
  • Monitoramento da parada e monitoramento de velocidade

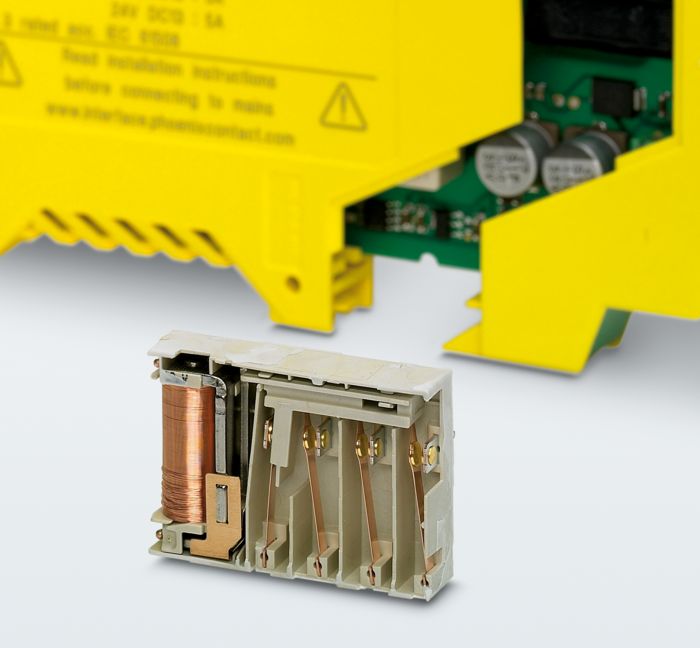

Relé com contatos positivamente guiados

Relé com contatos positivamente guiados

Segurança comprovada devido a contatos positivamente guiados

Em um equipamento de comutação de segurança com monitoramento integrado a característica da orientação forçada é utilizada para identificação de erros. Deste modo, são detectados com segurança erros graves, como a solda de contatos, e é atingido um elevado grau de segurança.

Como funciona?
Em uma orientação forçada, os contatos normalmente abertos e normalmente fechados de um relé elementar estão mecanicamente conectados entre si. Se evita assim que os contatos normalmente fechado e normalmente aberto estejam fechados simultaneamente. Em combinação com um circuito adequado é detectada de forma confiável uma falha de abertura. Esta é a forma mais segura para garantir a segurança máxima para pessoas e máquinas.

Normas e certificações relevantes para equipamentos de comutação de segurança

Normas e certificações relevantes para equipamentos de comutação de segurança

Todos os equipamentos de comutação de segurança da Phoenix Contact possuem certificação TÜV conforme EN ISO 13849 até o nível de desempenho PL e ou ICE 61508 até SIL 3.
O equipamento de comutação de segurança forma enquanto subsistema a parte lógica de uma função de segurança e, deste modo, deve corresponder aos novos requisitos de segurança. Dentro do processo de certificação são analisadas, avaliadas e validadas, entre outros, as seguintes características do equipamento de comutação:

  • Formato correto
  • Tempo médio até uma falha perigosa (MTTFd)
  • Cobertura de diagnóstico (DC)
  • Falha de causa comum (CCF)

Suas vantagens

Resumo das vantagens dos equipamentos de comutação de segurança PSR:

  • Está disponível um produto adequado para todas as funções de segurança
  • Os equipamentos de comutação de segurança podem ser montados no menor espaço
  • Cabeamento simplificado graças à tecnologia de conexão push-in
  • Certificações para todos os mercados e indústrias como GL, UL, TÜV, marítimo e tecnologia de combustão
  • Tecnologia de relés inovadora para mais possibilidades de diagnóstico e segurança máxima
Visão geral do portfólio de equipamentos de comutação de segurança

Selecione o equipamento de comutação de segurança certo para sua máquina ou instalação

Componentes para soluções de segurança

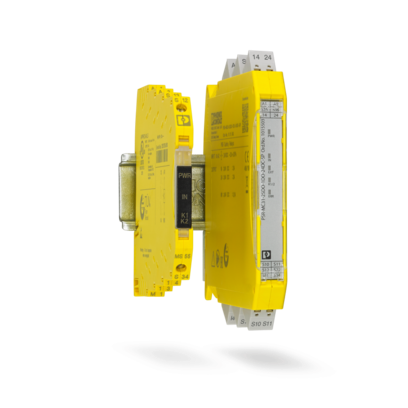

  • Relés de segurança com uma função de segurança fixa: uma ou três funções em um equipamento

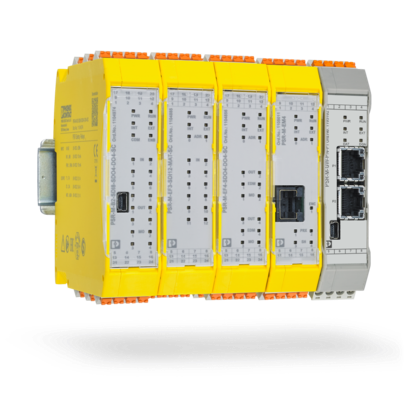

  • Módulos de segurança configuráveis com funções de segurança configuráveis

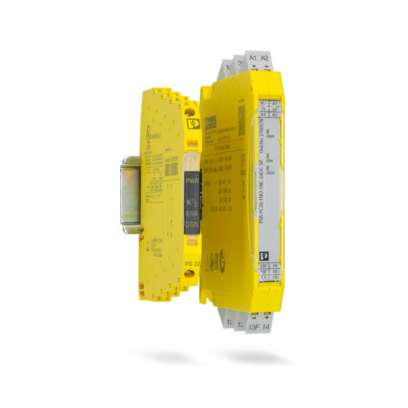

  • Relés de acoplamento seguros para o isolamento galvânico e a amplificação de potência em instalações da tecnologia de processos

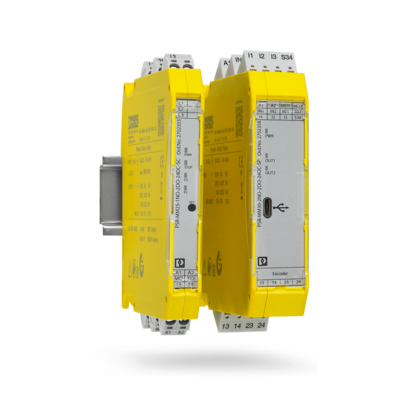

  • Monitores de velocidade e parada para o monitoramento seguro de movimentos
  • Interruptores de segurança para o monitoramento de posição e de portas de segurança
Equipamentos de comutação de segurança PSR
Manual de aplicação
O manual facilita a você o acesso à tecnologia de máquinas e instalações direcionadas para a segurança e dá uma visão geral dos princípios da tecnologia de segurança. Deste modo, pode se familiarizar com as diretrizes, normas e regulamentos relevantes para sua área de aplicação.
