SAC-4P-100,0-186/0,75
-
Anel de cabo
1457461

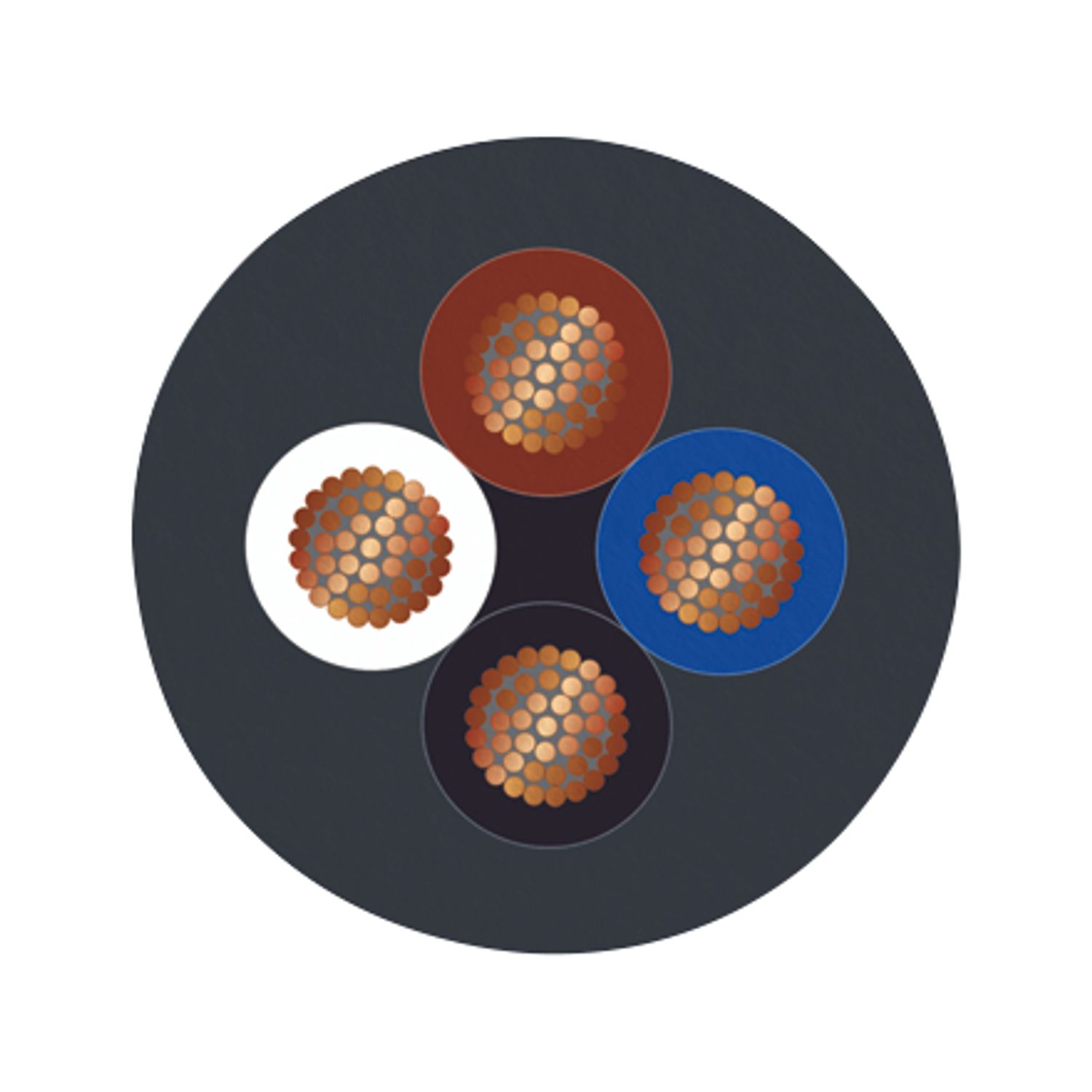

Produtos em metros, Anel de cabo, PUR, preto acinzentado RAL 7021, 4-condutores, cor do fio: marrom, branco, azul, preto, comprimento de cabo: 100 m
Detalhes do produto
| Tipo de produto | Cabos em metros |
| Aplicação | Conector |
| Número de pólos | 4 |
| Blindado | não |
| Extensão da linha | 100 m |
| PUR POWER 0,75mm² preto [186] | |
| Desenho com dimensões |
|
| Peso do cabo | 57 kg/km |
| UL AWM Style | 20549 / 1061 (80 °C / 300 V) |
| Número de pólos | 4 |
| Blindado | não |
| Tipo de cabo | PUR POWER 0,75mm² preto [186] |
| Montagem do condutor linha de sinal | 42x 0,15 mm |
| Linha de sinal AWG | 18 |
| Perfil de conexão | 4x 0,75 mm² (Cabo de energia) |
| Diâmetro de condutor inclusive isolação | 1,75 mm ±0,05 mm |
| Diâmetro externo de linha | 5,90 mm ±0,15 mm |
| Revestimento externo, material | PUR |
| Revestimento externo, cor | preto acinzentado RAL 7021 |
| Material de condutor | Cabo de cobre |
| Material isolamento do fio | PVC |
| Condutor individual, cor | marrom, branco, azul, preto |
| Densidade de parede da isolação | ≥ 0,23 mm (Isolamento do condutor) |
| ≥ 0,76 mm (Revestimento externo) | |
| Trançado total | 4 condutores trançados longitudinalmente |
| Máx. resistência de condutores | máx. 26 Ω/km (a 20 °C) |
| Resistência de isolamento | ≥ 1 MΩ*km (a 20 °C) |
| Tensão nominal do cabo | ≤ 300 V |
| Tensão de teste | ≥ 3000 V |
| Raio de flexão mínimo, de posição fixa | 5 x D |
| Raio de flexão mínimo, de posição flexível | 10 x D |
| Menor raio do dobrador, disposição fixa | 30 mm |
| Menor raio de flexão, instalado de forma móvel | 59 mm |
| Capacidade de carga dinâmica (flexão) | Ciclos de flexão máximo: 2000000, Raio de flexão: 59 mm, Curso de deslocamento: 5 m, Velocidade de deslocamento: 3 m/s, Aceleração: 5 m/s² |
| Anti-inflamabilidade | conforme UL 758/1581 (horizontal) |
| conforme UL 758/1581 FT2 | |
| Resistência ao óleo | conforme DIN EN 60811-2-1, 168 h a 100 °C |
| Outras resistências | à prova de hidrólise e micróbios |
| com baixa aderência | |
| resistente ao desgaste | |
| resistente a água do mar | |
| Temperatura ambiente (funcionamento) | -25 °C ... 80 °C (Cabo, disposição fixa) |
| -5 °C ... 80 °C (Cabo, disposição móvel) | |
