SACC-CC-8QO-0,5 SH
-
导线连接器
1414612
电缆连接器，8位，无卤素，屏蔽，快速免剥线连接，外壳材料：锌模压铸，镀镍，电缆外径为5 mm ... 9.7 mm
产品详情

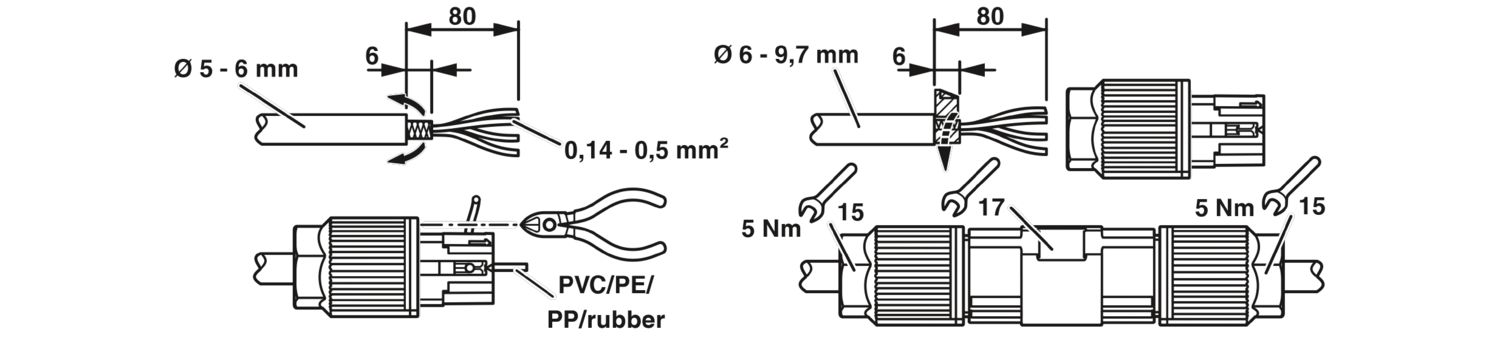

| 组装说明 | 注意：在导线布线时请遵守允许的弯曲半径，因为弯曲力过大可能会有损防护等级。降低连接器上游的机械负载，例如通过使用电缆扎带。 |
| 组装说明 | 当再次连接导线时，需将上次连接部分切除。 |
| 产品类型 | 电缆连接器 |
| 传感器类型 | 通用 |
| 位数 | 8 |
| 出线口编号 | 2 |
| 屏蔽 | 有 |
| 绝缘特性 | |
| 过电压类别 | III |
| 污染等级 | 3 |

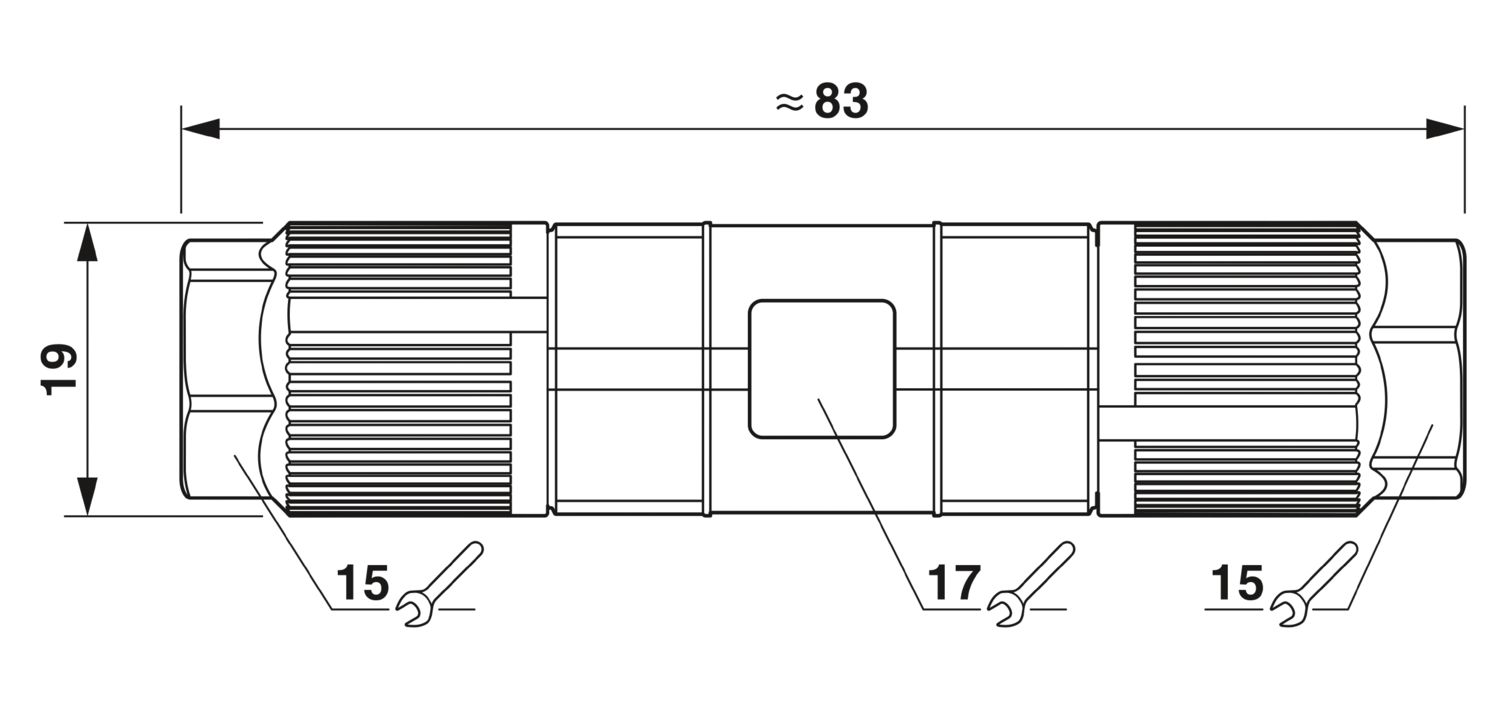

| 尺寸图 |
|
| 长度 | 83 mm |
| 接合螺母扳手规格 | 15 mm |
| 扳手规格，埋头螺母 | 17 mm |
| 外部尺寸 | |
| 外径 | 5 mm ... 9.7 mm |
| 连接技术 | |
| 连接方式 | 快速免剥线连接 |
| 具有相同横截面尺寸的导线之间的连接频率 | 10 |
| 导线连接 | |
| 每根绞线的结构符合VDE 0295标准/最小导线直径 | 2 - 6级 |
| 紧固扭矩 | 5 Nm (压紧螺母) |
| 接合螺母扳手规格 | 15 mm |
| 扳手规格，接点支架 | 17 mm |
| 线径包括绝缘层 | 0.75 mm ... 2 mm |
| 紧固扭矩 | 5 Nm (压紧螺母) |
| 针位分配 | |
| 触点 | 颜色（信号指示）| 触点（可选） | 1 = WH |
| 2 = BN | |
| 3 = GN | |
| 4 = YE | |
| 5 = GY | |
| 6 = PK | |
| 7 = BU | |
| 8 = RD | |
| 额定过电压 | 0.8 kV |
| 绝缘电阻 | ≥ 100 MΩ |
| 额定电压 UN | 30 V AC |
| 30 V DC | |
| 额定电流IN | 2 A |
| 阻燃等级，符合UL 94 | V0 |
| 密封材料 | NBR |
| 夹具本体材料 | 锌铸，镀镍 |
| 接触件材料 | CuSn |
| 材料接触表面 | Ni/Au |
| 接触件载体材料 | PA 6.6 |
| 螺钉连接材料 | 锌铸，镀镍 |
| 标准/条例 | PA 6.6 |
| 缆线绝缘材料 | PVC/PE/PP/橡胶 |
| 连接1 | |
| 插座设计 | 电缆连接器 |
| 信号类型/分类 | 通用 |
| 环境条件 | |
| 保护等级 | IP65 |
| IP67 | |
| 环境温度（运行） (孔式连接器/针式连接器) | -40 °C ... 85 °C |
| 环境温度（组装） | -5 °C ... 50 °C |
| 测试 | |
| 标准/规范 | PA 6.6: 铁路车辆防火 — 需要整套R22、R23和R24 符合DIN EN 45545-2标准 (风险层 HL1 - HL3) |
| 标准/规格 | 符合IEC 61076-2-101 |
| 标准标识 | 冲击，振动 |
| 标准/规格 | EN 50155:2001 |
优势
创新且省时——QUICKON速联技术，现场连接时最多可节省80 %的时间
防护等级高，能在现场安全使用
可靠的信号传输 – 在电磁干扰环境下也可提供360°全方位屏蔽
绝缘层位移连接：创新省时的安装方式，无需剥线
