SAC-5P-MINMR/0,6-441/MINFR PWR
-
电源线
1419881

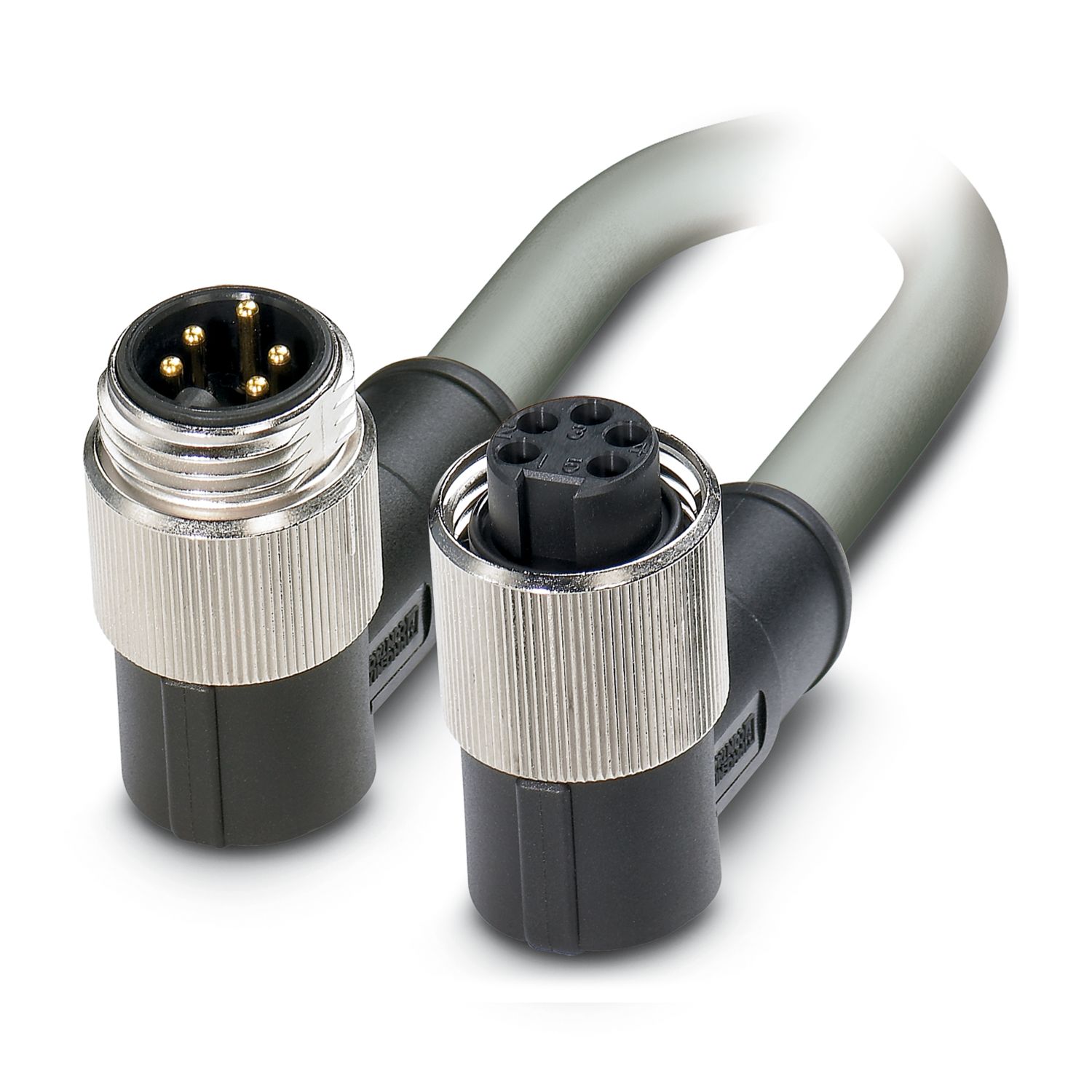

电源线，5-位置，PUR，灰色 RAL 7001，插头 弯头 7/8"-16UNF，编码: A，与 孔式 弯头 7/8"-16UNF，电缆长度: 0.6 m，2.5 mm2导线横截面，用于电源
产品详情
| 产品类型 | 传感器/执行器电缆 |
| 应用 | 电源 |
| 位数 | 5 |
| 出线口编号 | 1 |
| 屏蔽 | 无 |
| 编码 | A |
| 绝缘特性 | |
| 过电压类别 | II |
| 污染等级 | 3 |
| 阻燃等级，符合UL 94 | HB |
| 夹具本体材料 | TPU |
| 接触件材料 | CuZn |
| 材料接触表面 | Au |
| 接触件载体材料 | PA 6.6 |
| 螺钉连接材料 | 锌铸，镀镍 |
| 额定过电压 | 4000 V |
| 绝缘电阻 | ≥ 10 MΩ |
| 额定电压 UN | 600 V AC |
| 600 V DC | |
| 额定电流IN | 13 A |
| 机械参数 | |
| 插／拔周期 | 100 |
| 状态显示 | 无 |
| 状态显示 | 否 |
| 连接1 | |
| 类型 | 插头 弯头 7/8"-16UNF |
| 位数 | 5 |
| 防插错编码类型 | A |
| 连接2 | |
| 类型 | 孔式 弯头 7/8"-16UNF |
| 位数 | 5 |
| 电缆长度 | 0.6 m |
| PUR/PVC灰色 [441] | |
| 尺寸图 |
|
| 电缆重量 | 195 kg/km |
| UL AWM | 20234 (80 °C / 600 V) |
| 位数 | 5 |
| 屏蔽 | 无 |
| 光缆类型 | PUR/PVC灰色 [441] |
| AWG，信号线 | 14 |
| 导线结构，电压电源 | 50x 0.25 mm |
| 导线横截面 | 5x 2.5 mm² |
| 电缆外径 | 10.80 mm ±0.2 mm |
| 外护套，材料 | PUR |
| 外护套，颜色 | 灰色 RAL 7001 |
| 导线材料 | 铜质绞合线 |
| 导线绝缘材料 | PVC |
| 单线，颜色 | 黑色1，黑色2，黑色3，黑色4，黄绿相间 |
| 总绞线 | 5芯，绞合 |
| 最大导线电阻 | 7.98 Ω/km |
| 额定电压，电缆 | 500 V AC |
| 测试电压 | 4000 V AC |
| 最小弯曲半径，固定安装 | 7,5 x D |
| 最小弯曲半径，活动安装 | 15 x D |
| 最小弯曲半径，固定式安装 | 81 mm |
| 最小弯曲半径，移动式安装 | 162 mm |
| 阻燃 | 符合EN 60332-1-2 |
| 符合UL VW1 | |
| 符合CSA FT1 | |
| 阻油性 | 符合HD 22.10 |
| 根据VDE 0282第10部分 | |
| 环境温度（运行） | -40 °C ... 90 °C (电缆，固定式安装) |
| 5 °C ... 90 °C (电缆，活动式安装) | |
| 环境条件 | |
| 保护等级 | IP65 |
| IP67 | |
| IP68 | |
| 环境温度（运行） (孔式连接器/针式连接器) | -40 °C ... 90 °C (针式/孔式) |
| 环境温度（运行） (电缆，固定式安装) | -40 °C ... 90 °C (电缆，固定式安装) |
| 环境温度（运行） (电缆，活动式安装) | 5 °C ... 90 °C (电缆，活动式安装) |
优势
方便安全：100 % 电气测试的插拔式部件
性能高：插拔式连接器和横截面积较大的供电电缆
