cUL认证
认证ID: E118976| 额定电压UN | 额定电流IN | 接线容量AWG | 接线容量mm2 | |
|---|---|---|---|---|
| 250 V | 11 A |
UL认证
认证ID: E118976| 额定电压UN | 额定电流IN | 接线容量AWG | 接线容量mm2 | |
|---|---|---|---|---|
| 250 V | 15 A |
EAC
认证ID: RU C-DE.A*30.B.01102VDE绘图认证
认证ID: 40032336| 额定电压UN | 额定电流IN | 接线容量AWG | 接线容量mm2 | |
|---|---|---|---|---|
| 500 V | 0.75 - 1.5 |

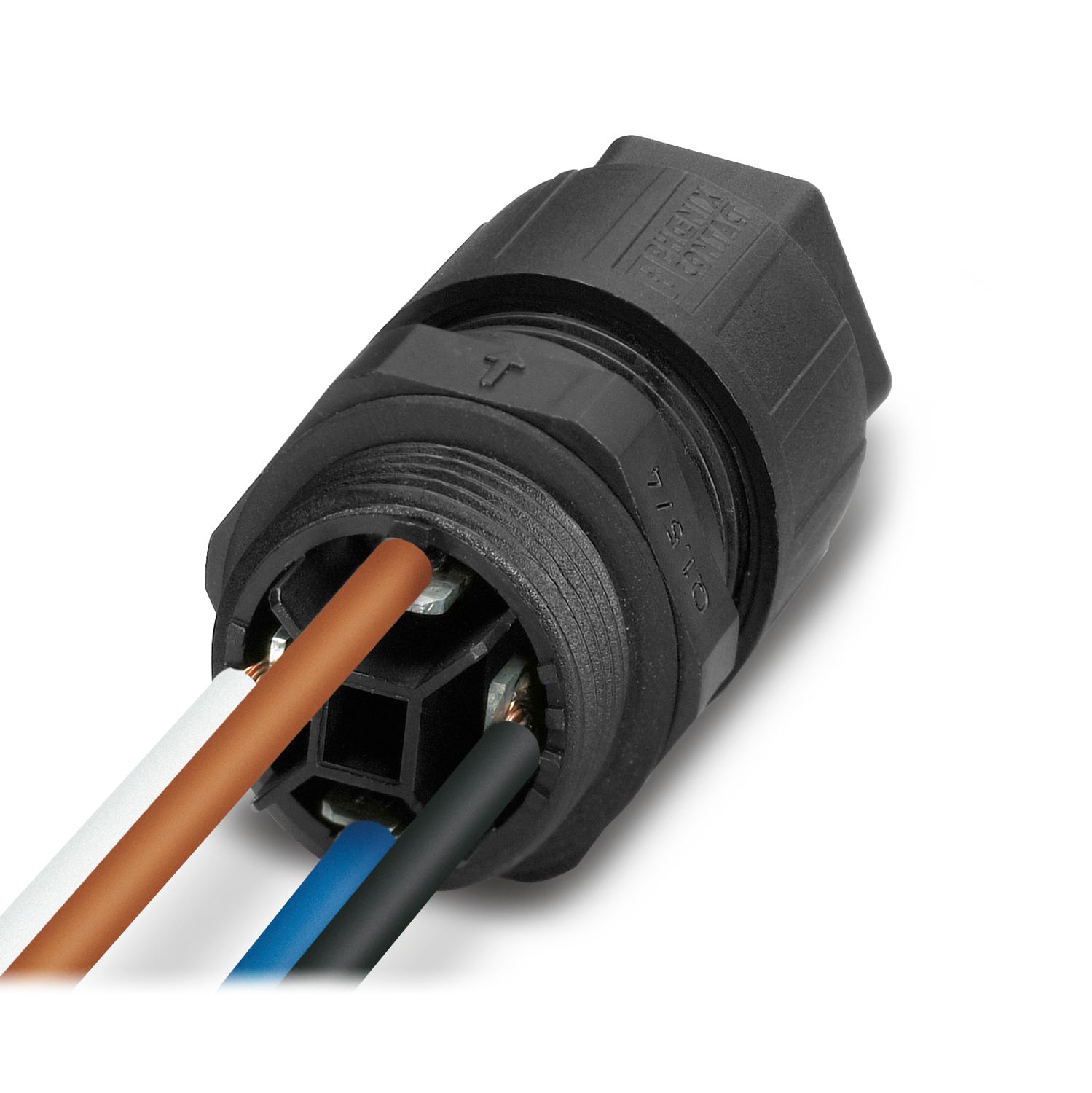

Q 1,5/4A50/24-M20KU-ESA-BK
-
穿板式连接
1585045
穿板式连接器，接线容量1.5mm2，带0.5m绞线： 连接螺纹： M20x1.5，4芯，黑色
产品详情
| 产品类型 | 穿板式连接 |
| 位数 | 4 |
| 位置标记 | 1，2，3，4 |
| 连接量 | 4 |
| 绝缘特性 | |
| 过电压类别 | III |
| 污染等级 | 3 |
| 连接技术 | |
| 连接方式 在设备端 | 单线 (50 cm长；1.5 mm²) |
| 具有相同横截面尺寸的导线之间的连接频率 | 最大 10 (如果导线多次连接，可能需要更换密封件和挡盖。) |
| 导线连接 | |
| 导线横截面 灵活 | 0.75 mm² ... 1.5 mm² |
| 导线横截面 刚性 | 0.75 mm² ... 1 mm² |
| 可连接导线横截面AWG | 18 ... 16 |
| 紧固扭矩 接头螺母 | 3 Nm |
| 紧固扭矩 插芯 | 4.5 Nm |
| 紧固扭矩 锁紧螺母 | 4.5 Nm |
| 扳手尺寸 接头螺母 | 19 mm |
| 扳手尺寸 插芯 | 24 mm |
| 针位分配 | |
| 触点 | 颜色（信号指示）| 触点（可选） | 1 | BN |
| 2 | WH | |
| 3 | BU | |
| 4 | BK | |
| 尺寸图 |
|
| 宽度 | 24 mm |
| 高度 | 24 mm |
| 长度 | 55.9 mm |
| 额定电涌电压(II/2) | 6 kV |
| 额定电涌电压(III/2) | 6 kV |
| 额定电涌电压(III/3) | 6 kV |
| 额定电流 | 15 A |
| 接触电阻 | < 3 mΩ |
| 额定电压(II/2) | 1000 V (带绝缘套管) |
| 额定电压(III/2) | 800 V (带绝缘套管) |
| 额定电压(III/3) | 500 V |
| 额定电压 UN | 500 V AC |
| 500 V DC | |
| 额定电流IN | 15 A |
| 颜色 | 黑色 (RAL 9005) |
| 标识材料 外壳 | PA |
| 标识材料 触点 | CuZn |
| 标识材料 触点表面 | 镀锡 |
| 阻燃等级，符合UL 94 | V0 |
| 导线绝缘材料 | PVC / PE |
| 电缆长度 | 0.5 m |
| 每根绞线的结构符合VDE 0295标准/最小导线直径 | VDE 0295 1到6级/最小0.15mm |
| 电缆外径 | 6 mm ... 12 mm |
| 线径包括绝缘层 | 1.8 mm ... 3 mm |
| 位置标记 | 1，2，3，4 |
| 导线绝缘材料 | PVC / PE |
| 安装类型 | 板前安装 M20 |
| 组装说明 | 如果要重新连接导线，须剪除上次的连接部分。 QUICKON组件只能在无负载的情况下插拔。 |
| 环境条件 | |
| 保护等级 | IP65 |
| IP67 | |
| 冲击强度 | IK07 |
| 环境温度（运行） | -40 °C ... 80 °C |
| -25 °C ... 50 °C | |
| 导线连接时的温度 | -5 °C ... 50 °C |
优势
创新且省时——QUICKON速联技术，现场连接时最多可节省80 %的时间
一贯的坚固：具备IP65/IP67防护等级的壳体可在多种场合中应用
根据DIN EN 0105标准的要求，防插错机械编码可实现更安全的连接以防止插错和防触电保护
高效 ——使用穿板式连接器，无需为了连接电缆而拆开设备
