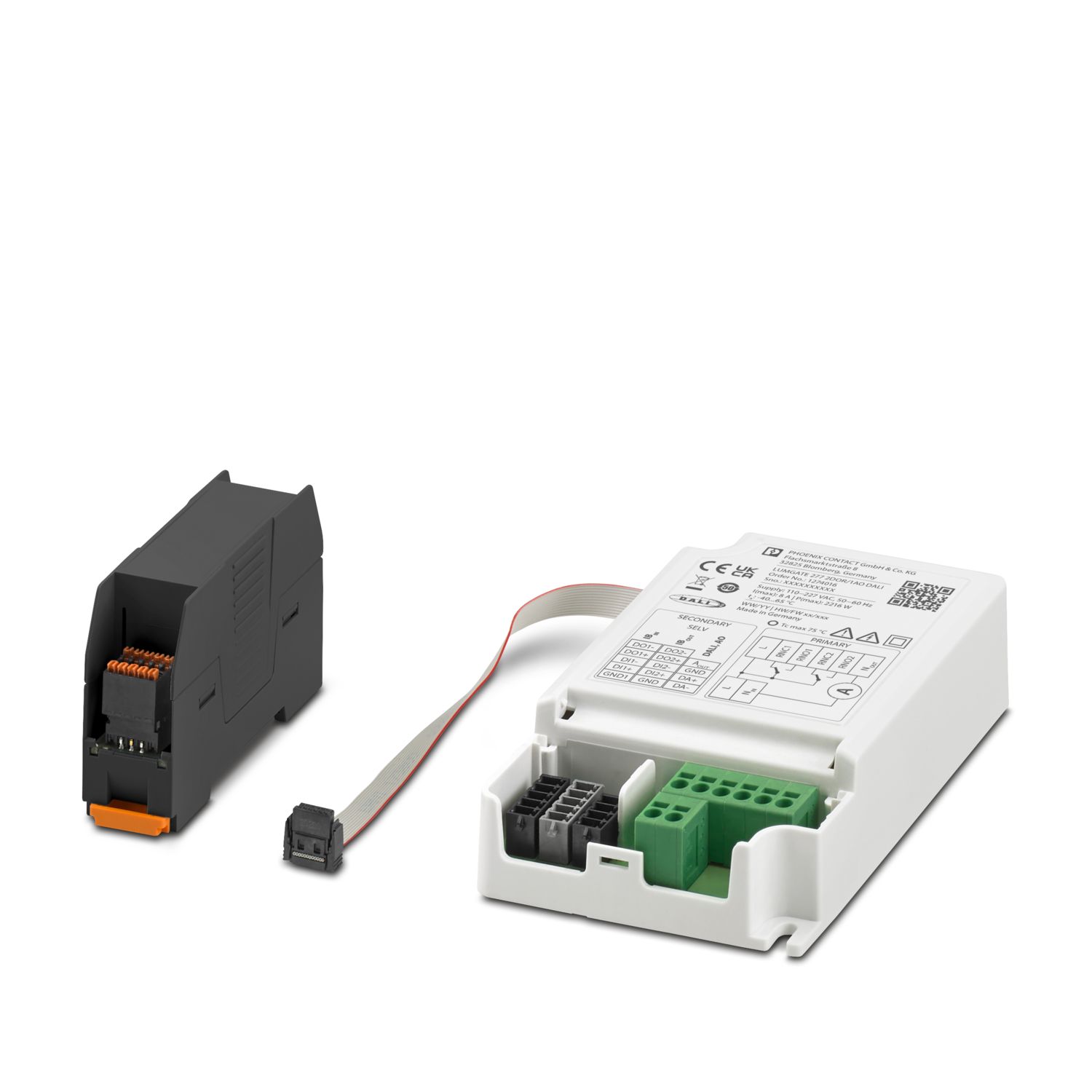

智能Lumgate灯具控制单元旨在将灯光管理系统连接到隧道灯具。 灯具通过DALI、模拟量接口和负载继电器进行开关、调光和监控。 有八个数字量输出可用于控制光耦合器或固态继电器。 该控制单元适于安装到驱动器盒或直接安装至灯具。
LUMGATE 277 8DO/2DOR/1AO DALI
-
灯具控制单元
1383908
灯具控制单元，用于控制LED驱动器，110 V ... 277 V输入电压，2个继电器输出，8 A负载电流，最多可以控制8个LED驱动器，10 V模拟量接口，DALI接口，8个数字量输出，负载电流测量
产品详情
| 产品类型 | 网关/代理服务器 |
| 产品系列 | Stand-alone |
| 类型 | Stand-alone |
| 诊断信息 | INTERBUS总线故障 |
| 绝缘特性 | |
| 过电压类别 | III |
| 污染等级 | 2 |
| 模块 | |
| ID 代码 (dec.) | 51 |
| 十六进制ID编码 | 33 |
| 输入地址区域 | 16 位 |
| 输出地址区域 | 16 位 |
| 电源: | |
| 品名 | 设备电源 |
| 电源电压 | 最大 250 V AC (Class II / EN 61347) |
| 电源电压范围 | 110 V AC ... 277 V AC -13 % ... +6 % |
| 电耗量 | 最大 8 A (带有源设备) |
| 模拟: | |
| 输出名称 | 模拟输出电压 |
| 输出数目 | 1 |
| D/A转换器分辨率 | 8 位 |
| 电流输出信号 | -20 mA (电流吸收) |
| 允许的电缆长度 | 最大 0.5 m |
| 数字量: | |
| 输出名称 | 继电器输出 |
| 输出数目 | 2 |
| 输出电压 | 250 V AC (软启动功能用于减少LED驱动器的冲击电流，不适用于感性负载) |
| 输出电流 | 最大 8 A (每个继电器最高5 A，用于具有UL/CSA认证的应用的阻性负载) |
| 额定输出电压 | 最大 277 V AC (50 Hz ... 60 Hz) |
| 数字量: | |
| 输出名称 | 数字量输出 |
| 输出数目 | 8 |
| 保护电路 | 保护电路; 否 |
| 输出电流 | 最大 -100 mA (电流吸收) |
| 电源 | |
| 连接方式 | 直插式弹簧连接 |
| 连接方法方面的注意事项 | 采用适用环境温度可达85°C的铜线。 |
| 硬导线横截面 | 0.34 mm² ... 4 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 24 ... 12 |
| 剥线长度 | 10 mm |
| INTERBUS | |
| 连接方式 | 直插式弹簧连接 |
| 连接方法方面的注意事项 | 可插拔 |
| 硬导线横截面 | 0.2 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 24 ... 16 |
| 剥线长度 | 10 mm |
| DALI和模拟量输出 | |
| 连接方式 | 直插式弹簧连接 |
| 连接方法方面的注意事项 | 可插拔 |
| 硬导线横截面 | 0.2 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 24 ... 16 |
| 剥线长度 | 10 mm |
| 继电器输出 | |
| 连接方式 | 蝶型弹簧连接 |
| 硬导线横截面 | 0.34 mm² ... 4 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 24 ... 12 |
| 剥线长度 | 10 mm |
| 数字量输出 | |
| 连接方式 | 配备IDC孔式的扁平电缆 |
| 远程总线 | |
| 传输速度 | 500 kBaud |
| DALI | |
| 通道数目 | 1 |
| 现场总线: DALI | |
| 品名 | DALI |
| 输出电流 | 28 mA (允许，至多14个DALI设备) |
| 最大 40 mA | |
| 保护名称 | 过载保护 |
| 诊断消息 | |
| 诊断 | INTERBUS总线故障 |

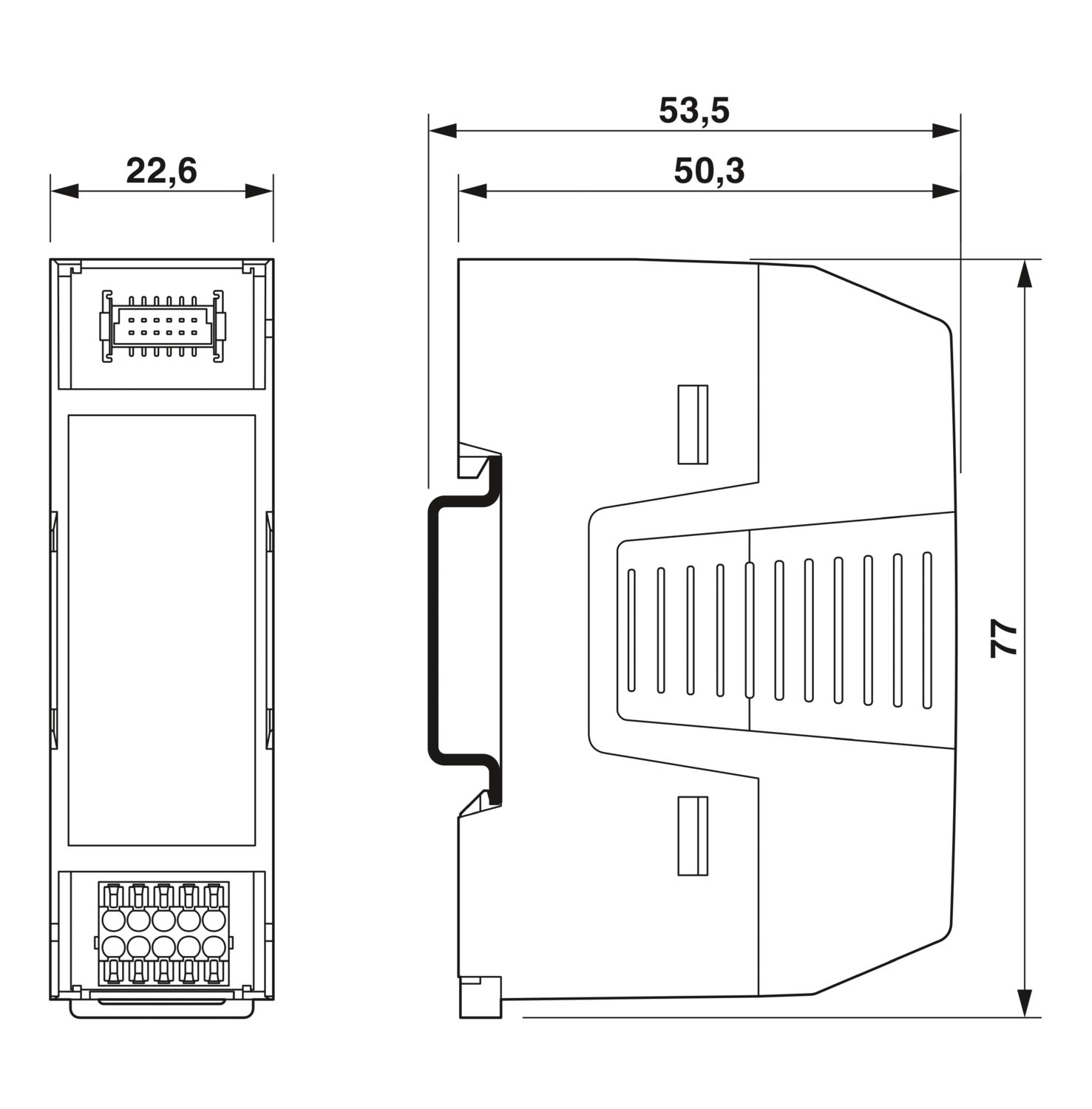

| 尺寸图 |
|
| 宽度 | 124 mm |
| 高度 | 79 mm |
| 深度 | 30 mm |
| 颜色 | 白色 (RAL 9010) |
| 环境条件 | |
| 环境温度（运行） | -40 °C ... 65 °C |
| 保护等级 | IP20 (防触电保护（依据制造商声明）) |
| 空气压力（运行） | 70 kPa ... 106 kPa (最高可达海拔3000 m) |
| 空气压力（存放/运输） | 70 hPa ... 106 kPa (最高可达海拔3000 m) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许湿度（运行） | 5 % ... 95 % (可达 45°C，符合EN 60068-2-78:2013标准) |
| 允许湿度（存放/运输） | 5 % ... 90 % (符合DIN EN 61131-2，无冷凝，不结冰) |
| 安装类型 | 安装在表面上 (安装在控制箱内) |
cUL Listed
认证ID: E238705
优势
轻松集成至现有灯具配件中
通信错误时的故障安全特性（可自由定义的替代值）
根据IEC 62386标准至多可连接8个DALI镇流器
2个具备软启动功能的继电器输出，用于减少LED驱动器的冲击电流
