HV M10/1 - 大电流端子 - 3049408

产品详情

技术数据

产品属性

产品类型	螺栓接线端子
产品系列	HV
针距	34 mm
连接量	1
行数	1
电位	1
绝缘特性
过电压类别	III
污染等级	3

电气特性

额定浪涌电压	8 kV
额定条件下的最大功耗	8.68 W

连接数据

每层的连接数量	1
额定横截面	120 mm²
剥线长度	剥线长度取决于电缆接头制造商的技术规格。
连接符合标准	IEC 60947-7-1
标称电流	269 A
最大负载电流	269 A (120 mm²导线横截面)
额定电压	1000 V
额定横截面	120 mm²
电缆端头 DIN 46234:1980-03
连接符合标准	DIN 46234:1980-03
横截面	6 mm² ... 120 mm²
横截面范围AWG	8 ... 250 kcmil (按IEC标准修订)
孔径	10.5 mm
宽度	24 mm
螺栓直径	10 mm
螺纹	M10
紧固扭矩	10 ... 20 Nm
连接符合标准	DIN 46235:1983-07
横截面	16 mm² ... 95 mm²
横截面范围AWG	4 ... 250 kcmil (按IEC标准修订)
孔径	10.5 mm
宽度	32 mm
螺栓直径	10 mm
螺纹	M10
紧固扭矩	10 ... 20 Nm
连接符合标准	DIN 46237:1970-07
横截面	... 6 mm²
横截面范围AWG	... 8 (按IEC标准修订)
孔径	10.5 mm
宽度	18 mm
螺栓直径	10 mm
螺纹	M10
紧固扭矩	10 ... 20 Nm

尺寸

宽度	32 mm
端板宽度	2 mm
高度	64 mm
深度	74.6 mm
NS 35/7,5深度	75.3 mm
NS 35/15深度	82.8 mm
螺栓长度	41 mm
针距	34 mm

材料规格

颜色	灰色 (RAL 7042)
阻燃等级，符合UL 94	V0
绝缘材料组	I
绝缘材料	PA
低温下的静态绝缘材料应用	-60 °C
绝缘材料相对温度指数（电气，UL 746 B）	130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26	HL 1 - HL 3
表面可燃性NFPA 130 (ASTM E 162)	通过
烟雾比光密度NFPA 130 (ASTM E 662)	通过
烟气毒性NFPA 130 (SMP 800C)	通过

电气测试

电涌电压测试
测试电压设定值	9.8 kV
结果	已通过测试
温升测试
温度上升要求测试	温度上升 ≤ 45 K
结果	已通过测试
短时耐受电流 120 mm²	14.4 kA
结果	已通过测试
工频耐受电压
测试电压设定值	2.2 kV
结果	已通过测试

机械特性

机械参数
开口式侧板	否

机械测试

机械强度
结果	已通过测试
载体上的附件
DIN导轨/固定支点	NS 35
测试力设定值	15 N
结果	已通过测试

环境和真实条件

针焰测试
暴露时间	30 s
结果	已通过测试
振荡/宽频带噪音
规格	DIN EN 50155 (VDE 0115-200):2018-05
频谱	使用寿命测试类别 1，B 级，已安装在车身上
频率	f₁ = 5 Hz 到 f₂ = 150 Hz
ASD等级	0.964 (m/s²)²/Hz
加速度	5.72g
每轴的测试周期	5 h
测试方向	X-, Y- 与 Z-轴
结果	已通过测试
冲击
规格	DIN EN 50155 (VDE 0115-200):2018-05
脉冲波形	半弦
加速度	5g
电击时间	30 ms
每个方向的电击次数	3
测试方向	X-, Y- 与 Z-轴（正向与负向）
结果	已通过测试
环境条件
环境温度（运行）	-60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)
环境温度（存放/运输）	-25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C)
环境温度（组装）	-5 °C ... 70 °C
环境温度（执行）	-5 °C ... 70 °C
允许湿度（运行）	20 % ... 90 %
允许湿度（存放/运输）	30 % ... 70 %

标准和规范

连接符合标准	IEC 60947-7-1

安装

安装类型	NS 35/7,5
	NS 35/15

商业数据

订货号	3049408
包装单位	10 pc
最小订货量	10 pc
销售关键代码	BE4211
产品关键代码	BE4211
目录页面	页码397 (C-1-2019)
GTIN	4046356184076
单件重量（含包装）	98.35 g
单件重量（不含包装）	91.95 g
原产地	CN

分类

认证

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG	接线容量mm²
使用组 C
	1000 V	269 A

产品环境合规性

EU RoHS
符合《欧盟RoHS物质指令要求》	是 (无豁免)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 没有超过限值的危险物质
EU REACH SVHC
《REACH候选物质注释》（CAS编号）	相关物质重量百分比不超过0.1%

标识、组装和安装

供电、充电及保护

连接

切换、测量和监控

自动化

HV M10/1 - 大电流端子

3049408

产品详情

ECLASS

ETIM

UNSPSC

CSA

cUL认证

EAC

CSA

适配产品

优势

想要在线购买?

标识、组装和安装

供电、充电及保护

连接

切换、测量和监控

自动化

HV M10/1 - 大电流端子 3049408

产品详情

ECLASS

ETIM

UNSPSC

适配产品

HV M10/1-VS 2 - 连接件 3049466

HV M10/1-VS 3 - 连接件 3049479

AGK PT 4X6/M10 - 分接接线端子 1017448

AGK PT 4X6/M10 BU - 分接接线端子 1083237

AGK PT 4X6/M10 GNYE - 分接接线端子 1083238

AGK PT 8X6/M10 - 分接接线端子 1017450

AGK PT 8X6/M10 BU - 分接接线端子 1083235

AGK PT 8X6/M10 GNYE - 分接接线端子 1083236

HV M12/2-TP - 隔板 3049709

HV M10/1-AP - 保护盖罩 3049495

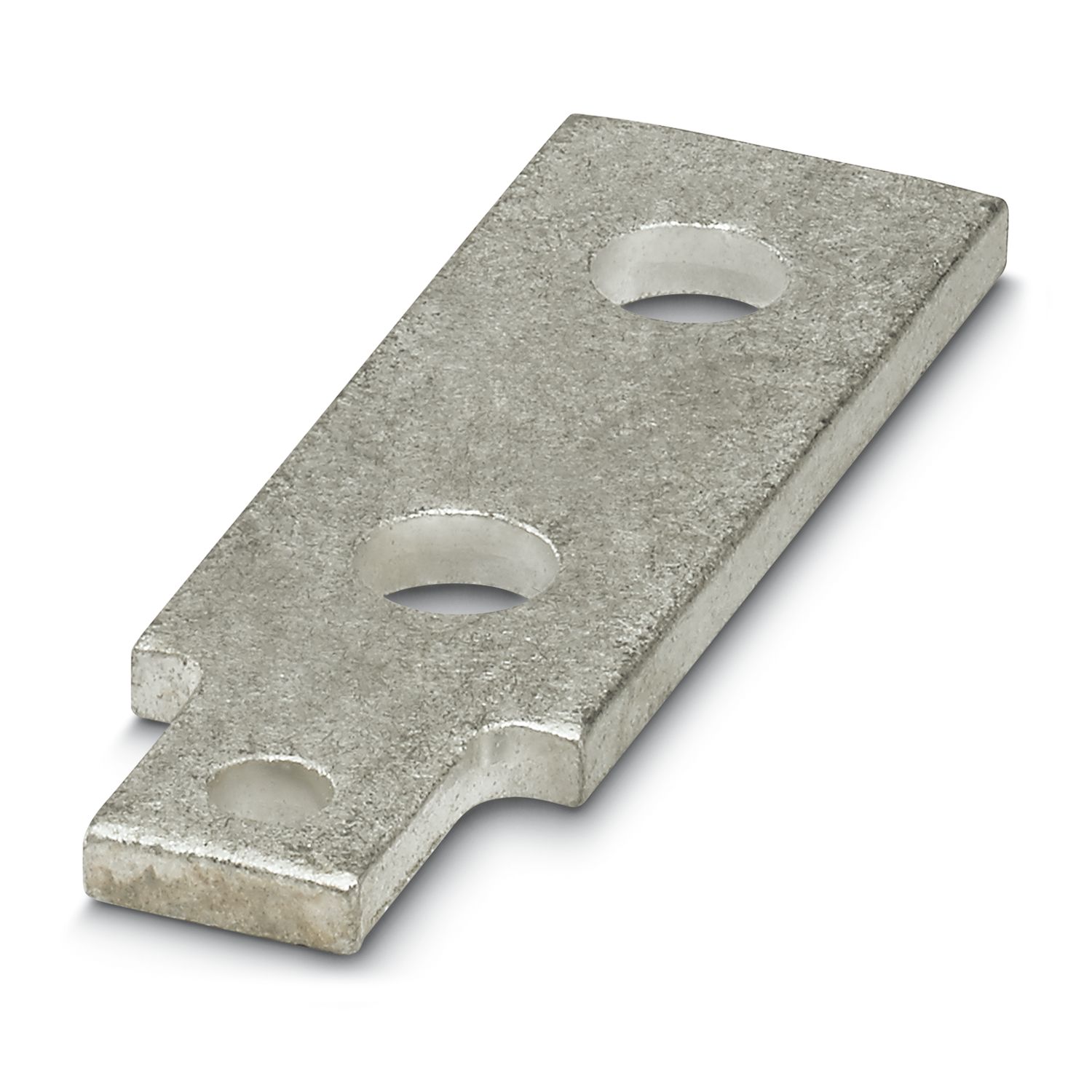

HV M10/1 M6/1-STL2 - 连接件 3071081
