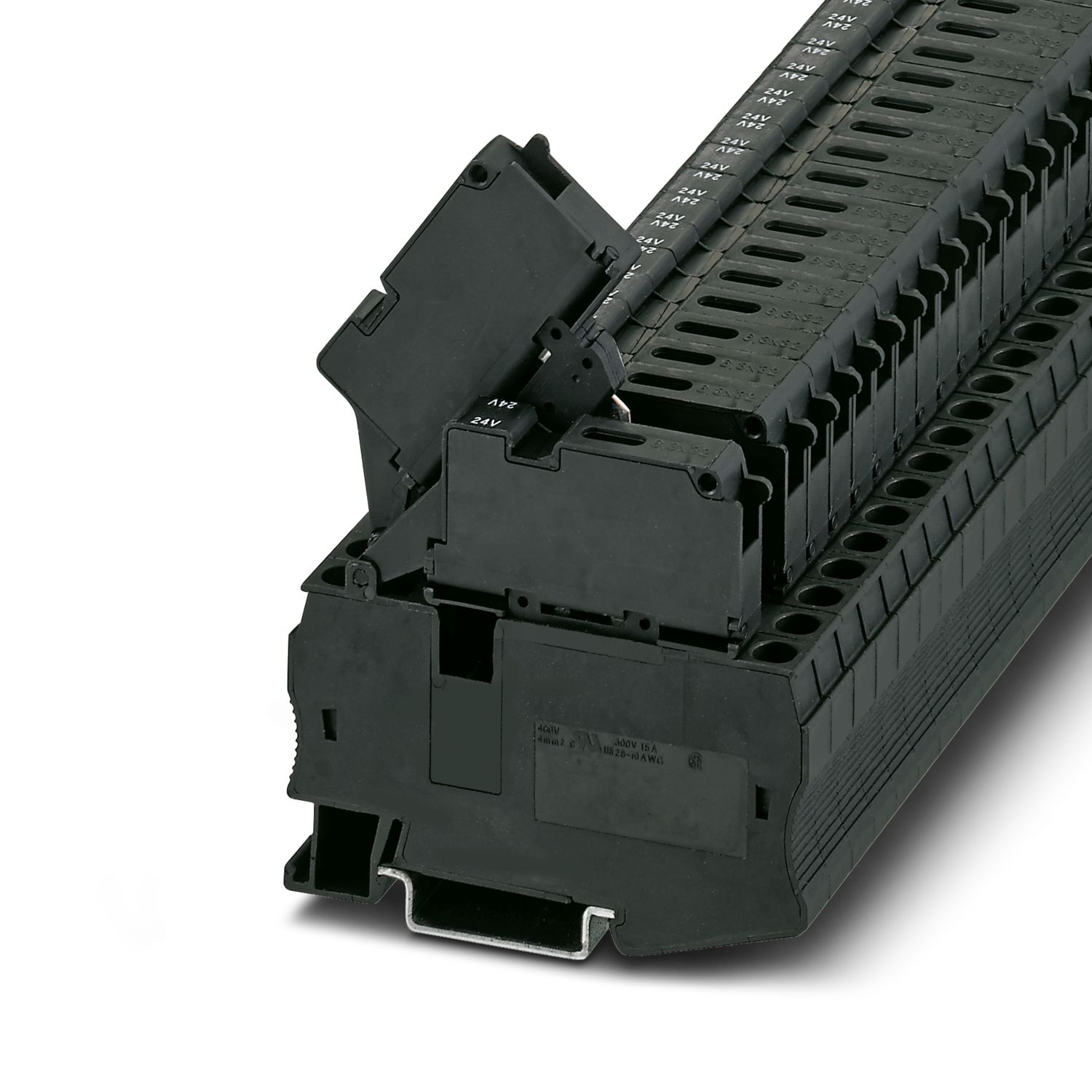

ST 4-HESILED 24 (6,3X32) - 保险丝接线端子

3038765

产品详情

产品类型	保险丝端子
连接量	2
行数	1
电位	1
绝缘特性
过电压类别	III
污染等级	3

保险丝类型	玻璃 / 陶瓷 / ...
额定浪涌电压	6 kV
额定条件下的最大功耗	1.02 W
保险丝	G / 6.3 x 32
LED电压范围	12 V AC/DC ... 30 V AC/DC
单排最高电流	10 A
LED电流范围	0.31 mA ... 0.95 mA
最大功率损耗	最大 1.6 W (单排保险丝端子，在发生过载时提供保护)
	最大 1.6 W (多个保险丝端子相互连接，在发生过载时提供保护)
	最大 4 W (单排保险丝端子，在短路时提供保护)
	最大 2.5 W (多个保险丝端子相互连接，在短路时提供保护)

LED电压范围	12 V AC/DC ... 30 V AC/DC

每层的连接数量	2
额定横截面	4 mm²
第一层
连接方式	回拉式弹簧连接
剥线长度	8 mm ... 10 mm
塞规	A4
连接符合标准	IEC 60947-7-3
刚性导线横截面	0.08 mm² ... 6 mm²
横截面 AWG	28 ... 10 (按IEC标准修订)
柔性导线横截面	0.08 mm² ... 4 mm²
导线横截面，柔性[AWG]	28 ... 12 (按IEC标准修订)
柔性导线横截面超声波压缩	0.34 mm² ... 6 mm²
导线横截面，柔性[AWG] 超声波压缩	22 ... 10 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管）	0.14 mm² ... 4 mm²
柔性导线横截面（带塑料绝缘管的套管）	0.14 mm² ... 4 mm²
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管	0.5 mm² ... 1 mm²
标称电流	10 A
最大负载电流	10 A (电流取决于所用的保险丝)
额定电压	24 V
额定横截面	1.5 mm²

宽度	8.2 mm
高度	76.5 mm
NS 35/7,5深度	69 mm
NS 35/15深度	76.5 mm

颜色	黑色 (RAL 9005)
阻燃等级，符合UL 94	V0
绝缘材料组	I
绝缘材料	PA
低温下的静态绝缘材料应用	-60 °C
绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））	130 °C
绝缘材料相对温度指数（电气，UL 746 B）	130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26	HL 1 - HL 3
量热释热NFPA 130 (ASTM E 1354)	28 MJ/kg
表面可燃性NFPA 130 (ASTM E 162)	通过
烟雾比光密度NFPA 130 (ASTM E 662)	通过
烟气毒性NFPA 130 (SMP 800C)	通过

机械参数
开口式侧板	否

环境条件
环境温度（运行）	-60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)
环境温度（存放/运输）	-25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C)
环境温度（组装）	-5 °C ... 70 °C
环境温度（执行）	-5 °C ... 70 °C
允许湿度（运行）	20 % ... 90 %
允许湿度（存放/运输）	30 % ... 70 %

连接符合标准	IEC 60947-7-3

安装类型	NS 35/7,5
	NS 35/15

商业数据

订货号	3038765
包装单位	50 pc
最小订货量	1 pc
销售关键代码	BE2134
产品关键代码	BE2134
GTIN	4017918914219
单件重量（含包装）	26.683 g
单件重量（不含包装）	26.683 g
原产地	TR

分类

认证

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG	接线容量mm²
B
	300 V	10 A	28 - 10

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG	接线容量mm²
keine
	24 V	10 A		0.08 - 4

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG
B
	300 V	15 A	28 - 10
C
	300 V	15 A	28 - 10
D
	600 V	5 A	28 - 10

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG	接线容量mm²
keine
		10 A		- 4

产品环境合规性

适配产品

附件

优势

异常紧凑的设计

保险杆的两侧都有测试连接

ECLASS-13.0	27250113
ECLASS-15.0	27250113

EU RoHS
符合《欧盟RoHS物质指令要求》	是 (无豁免)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 没有超过限值的危险物质
EU REACH SVHC
