适用于光伏系统的分配器和保险丝

适用于光伏系统的分配器和保险丝

使用SUNCLIX系列的直流电配电器和保险丝插头，可以高效、安全、可靠地实现光伏系统从面板到逆变器的接线。经过认证的各种产品设计可以缩短安装时间，并对系统产量产生积极的影响。我们的附件可帮助您满足符合标准的快速、安全的系统安装要求。

更多信息

优势

  • 采用创新型速连技术，现场接线更便捷灵活
  • 无需使用特殊工具即可装配光伏连接器，布线更轻松
  • 组件经TÜV和UL测试，能够建立长期可靠的连接
  • 一致连接解决方案，实现满足未来应用需求的光伏系统布线

新产品

SUNCLIX系列设备连接器
采用压接技术的SUNCLIX连接器
SUNCLIX回拉式弹簧连接器
SUNCLIX组串保险丝

SUNCLIX光伏系统用设备连接器

安装快速，连接可靠

光伏系统用设备连接器新增SUNCLIX系列产品。此类连接器尤其适用于逆变器及汇流箱布线。产品采用专利螺钉速连技术，
固定操作快速可靠。

主要特点

  • 接线容量：2.5 mm² ... 6 mm² (14 AWG ... 10 AWG)
  • 额定电压：1,500 V (IEC/UL)
  • 额定电流高达38 A (IEC)/50 A (UL)
  • 温度范围：-40°C ... +85°C
  • 通过IEC 62852和UL 6703认证
  • 防护等级II
  • 防护等级：IP66、IP68 (24 h/2 m)

优势

  • 采用专利螺钉速连技术，固定操作快速可靠
  • 插针镀银，确保连接长期稳定
  • 采用成熟可靠的SUNCLIX连接器，损耗低，系统效率高
  • 采用UNLOCK专利系统，尺寸更小，释放操作更便捷
  • 可提供预组装、自组装及定制型号

采用压接技术的SUNCLIX连接器

实现高效的现场和设备布线

SUNCLIX连接器采用压接技术，轻松实现可靠的光伏模块接线。新款连接器配备Unlock系统，
解锁便捷，尤其适用于逆变器及汇流箱布线。

主要特点

  • 接线容量：2.5 mm² ... 6 mm² (14 AWG ... 10 AWG)
  • 额定电压：1,500 V (IEC/UL)
  • 额定电流高达40 A (IEC)/50 A (UL)
  • 温度范围：-40℃ ... +85℃
  • 通过IEC 62852和UL 6703认证
  • 防护等级II
  • 防护等级：IP66、IP68 (24 h/2 m)

优势

  • 压接技术适用于自动化组装流程
  • 插针镀银，确保连接长期稳定
  • 通过IEC和UL等多种国际认证，全球通用
  • 独特的SUNCLIX针式连接器，避免误插
  • 采用UNLOCK专利系统，借助标准螺丝刀即可便捷解锁

采用弹簧连接的SUNCLIX连接器

实现6 mm²至16 mm²线径导线的可靠连接

新款SUNCLIX回拉式弹簧连接器适用线径在6 mm²到16 mm² (10 AWG ... 6 AWG) 之间的导线，已获IEC和UL认证。产品可用于连接光伏模块组串和大电流， 同时还能降低传导损耗。

主要特点

  • 接线容量：6 mm² … 16 mm² (10 AWG ... 6 AWG)
  • 额定电压：1,500 V (IEC/UL)
  • 额定电流高达60 A (IEC/UL)
  • 温度范围：-40℃ ... +85℃
  • 通过IEC 62852和UL 6703认证
  • 防护等级II
  • 防护等级：IP66、IP68 (24 h/2 m)

优势

  • 插针镀银，确保连接长期稳定
  • 采用UNLOCK专利系统，借助标准螺丝刀即可便捷解锁
  • 便捷、稳固的弹簧连接技术
  • 独特的SUNCLIX针式连接器，避免误插
  • 全球供货

已接线的SUNCLIX组串保险丝保护

实现高度的安全和灵活性

光伏系统可安装SUNCLIX组串保险丝，
保护光伏面板免受异常过电压损害。而电缆连接器可简化流程，实现灵活安装。菲尼克斯电气将提供预制及带自由出线端的产品型号。

主要特点

  • I型保险丝在电流为3.5至25 A的情况下可承受1,000 V电压
  • II型保险丝在电流为3.7至17 A的情况下可承受1,500 V电压
  • 最高环境温度：-40°C ... +75°C（取决于当前型号）
  • 防护等级：IP66, IP68 (24 h/2 m)

优势

  • 安装灵活，可选装电缆连接器
  • 脱扣行为经测试符合TÜV认证2PfG 2380标准
  • 可根据客户需要定制长度

电子文档
光伏产品组合一览
您是否在为光伏面板、逆变器或全套光伏系统接线寻找可靠安全的创新连接技术？菲尼克斯电气产品是您的不二选择。
打开电子文档
光伏连接器产品组合

更多信息

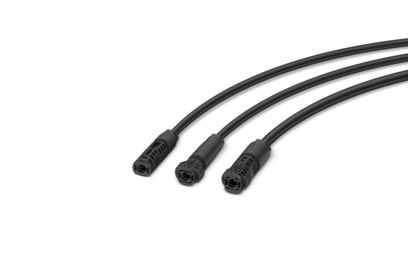

多种预制光伏电缆
