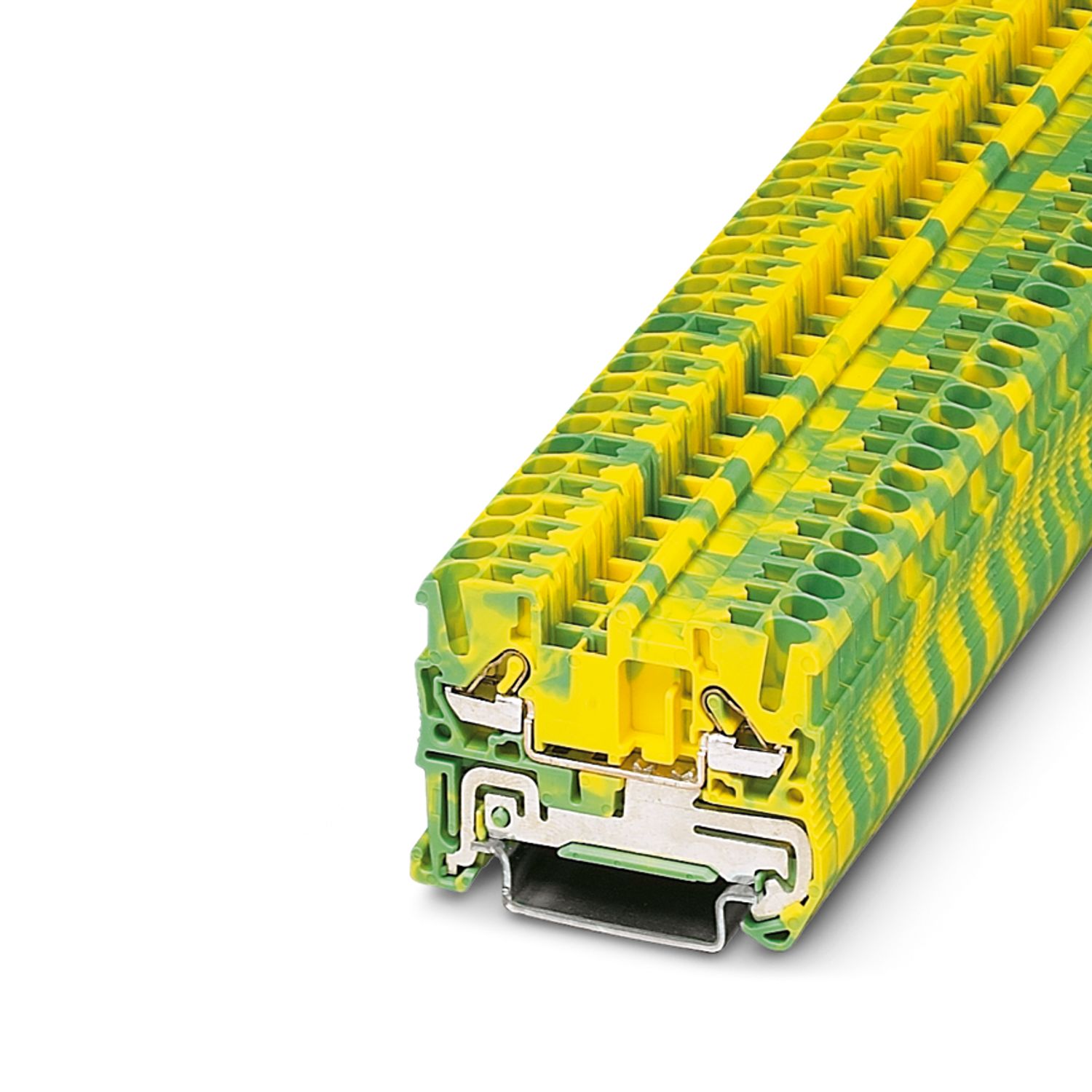

DT 2,5-PE - 直接连接接地端子
DT 2,5-PE
-
直接连接接地端子
3034044
直接连接接地端子， 连接量: 2， 接线方式: 直插式弹簧连接， 第一层， 横截面: 0.2 mm
2
- 4 mm
2
， 安装方式: NS 35/7,5， NS 35/15， 颜色: 黄绿相间
产品详情
展开全部
折叠全部
技术数据
产品属性
产品类型
接地端子
连接量
2
行数
1
绝缘特性
过电压类别
III
污染等级
3
电气特性
额定浪涌电压
8 kV
连接数据
每层的连接数量
2
第一层
注意事项
请注意DIN导轨的载流量。
剥线长度
8 mm ... 10 mm
塞规
A3
连接符合标准
IEC 60947-7-2
刚性导线横截面
0.2 mm² ... 4 mm²
横截面 AWG
24 ... 12 (按IEC标准修订)
柔性导线横截面
0.2 mm² ... 2.5 mm²
导线横截面，柔性[AWG]
24 ... 14 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管）
0.25 mm² ... 2.5 mm²
柔性导线横截面（带塑料绝缘管的套管）
0.25 mm² ... 2.5 mm²
连接符合标准
IEC/EN 60079-7
测试认证名称
KEMA 04ATEX2284 U
刚性导线横截面
0.2 mm² ... 4 mm²
横截面 AWG
24 ... 12 (按IEC标准修订)
柔性导线横截面
0.2 mm² ... 2.5 mm²
Ex数据
额定参数 (ATEX/IECEx)
标识
II 2 G Ex eb IIC Gb
工作温度范围
-60 °C ... 110 °C
Ex认证附件
3030417 D-ST 2,5
输出
(永久)
Ex 连接数据 概述
剥线长度
10 mm
额定横截面
2.5 mm²
额定接线容量AWG
14
刚性接线容量
0.2 mm² ... 2.5 mm²
接线容量AWG
24 ... 14
柔性接线容量
0.2 mm² ... 4 mm²
接线容量AWG
24 ... 12
尺寸
宽度
5.2 mm
端板宽度
2.2 mm
材料规格
颜色
黄绿相间
阻燃等级，符合UL 94
V0
绝缘材料组
I
绝缘材料
PA
低温下的静态绝缘材料应用
-60 °C
绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））
125 °C
绝缘材料相对温度指数（电气，UL 746 B）
130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22
HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23
HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24
HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26
HL 1 - HL 3
量热释热NFPA 130 (ASTM E 1354)
27,5 MJ/kg
表面可燃性NFPA 130 (ASTM E 162)
通过
烟雾比光密度NFPA 130 (ASTM E 662)
通过
烟气毒性NFPA 130 (SMP 800C)
通过
机械特性
机械参数
开口式侧板
是
环境和真实条件
振荡/宽频带噪音
规格
DIN EN 50155 (VDE 0115-200):2008-03
频谱
使用寿命测试类别 1，B 级，已安装在车身上
频率
f
1
= 5 Hz 到 f
2
= 150 Hz
ASD等级
0.02g²/Hz
加速度
0.8g
每轴的测试周期
5 h
测试方向
X-, Y- 与 Z-轴
结果
已通过测试
冲击
规格
DIN EN 50155 (VDE 0115-200):2008-03
脉冲波形
半弦
加速度
5g
电击时间
30 ms
每个方向的电击次数
3
测试方向
X-, Y- 与 Z-轴 （正向与负向）
结果
已通过测试
标准和规范
连接符合标准
IEC 60947-7-2
IEC/EN 60079-7
安装
安装类型
NS 35/7,5
NS 35/15
商业数据
订货号
3034044
包装单位
50 pc
最小订货量
50 pc
销售关键代码
BE2221
产品关键代码
BE2221
GTIN
4017918977467
单件重量（含包装）
8.882 g
单件重量（不含包装）
8.882 g
原产地
PL
产品环境合规性
EU RoHS
符合《欧盟RoHS物质指令要求》
是
(无豁免)
China RoHS
Environment friendly use period (EFUP)
EFUP-E
没有超过限值的危险物质
EU REACH SVHC
《REACH候选物质注释》（CAS编号）
相关物质重量百分比不超过0.1%
